Beim Kunststoffspritzguss ist für die meisten dünnen, einfachen Teile das herkömmliche Vollgussverfahren die Standardwahl. Bei dicken, sperrigen oder langen Strukturbauteilen führt das Festhalten an Standardformen jedoch häufig zu Einfallstellen, Verzug, langen Zykluszeiten und Materialverschwendung. Hier ist das gasunterstützte Spritzgießen (GAIM) eine überlegene Alternative.

Viele Hersteller fragen sich: Benötige ich wirklich gasunterstützte Formen oder können herkömmliche Formen funktionieren? In diesem Blog werden die Hauptunterschiede, die wichtigsten Vorteile und eine praktische Checkliste aufgeschlüsselt, um zu beurteilen, ob Ihr Kunststoffteil perfekt zu GAIM passt.

Was ist gasunterstütztes Spritzgießen?

GAIM ist ein fortschrittliches Formverfahren, bei dem während der Füll- und Verpackungsphase Stickstoff unter hohem Druck in den geschmolzenen Kunststoff injiziert wird. Das Gas drückt die Kunststoffschmelze fest gegen die Wand des Formhohlraums, bildet in dicken Abschnitten einen hohlen Innenkanal und ersetzt den größten Teil des herkömmlichen Harzpackungsdrucks. Im Gegensatz zum herkömmlichen Formen, bei dem die Formgebung ausschließlich auf plastischer Kompression beruht, nutzt die Gasunterstützung einen gleichmäßigen Gasdruck, um die Teileformung und -kühlung zu steuern.

Warum GAIM herkömmliches Formen übertrifft

Herkömmliche Formen haben bei der Bearbeitung dickwandiger, großer oder unregelmäßiger Teile mit inhärenten Mängeln zu kämpfen. GAIM löst diese Schwachstellen grundlegend mit sechs Kernvorteilen:

1. Beseitigt Einfallstellen und verbessert die Oberflächenqualität

Dicke Kunststoffabschnitte, Rippenkreuzungen und Schraubenvorsprünge schrumpfen beim Abkühlen beim herkömmlichen Formen immer und hinterlassen deutliche Dellen und Einfallstellen auf der A-Klasse-Oberfläche. Diese Mängel erfordern zusätzliches Polieren, Sprühen oder Nacharbeiten der Beschichtung. Mit einem gleichmäßigen inneren Stickstoffdruck stützt GAIM die Teileoberfläche während des Abkühlens fest und entfernt Einfallstellen und flache Schweißnähte vollständig für makellose Außenoberflächen.

2. Minimiert interne Spannungen und Verformungen

Beim herkömmlichen Formen wird ein ungleichmäßiger Packungsdruck ausgeübt, wodurch große Restspannungen in den Kunststoffteilen entstehen. Lange Leisten, gebogene Griffe und große Platten können sich nach dem Entformen leicht verbiegen, verdrehen oder Maßabweichungen aufweisen. GAIM sorgt für einen rundum gleichmäßigen Druck, gleicht die Schrumpfung gleichmäßig aus und reduziert die Restspannung drastisch. Dadurch werden die Teile deutlich formstabiler und verziehen sich nahezu nicht.

3. Spart 15–45 % der Rohstoffkosten

GAIM höhlt dicke Vollkunststoffabschnitte aus, um interne Gaskanäle zu bilden, wodurch das Teilegewicht erheblich reduziert wird. Bei gängigen Produkten wie Stuhlarmlehnen, Automobilstrukturteilen und Geräterahmen liegt die Materialeinsparungsrate zwischen 15 % und 45 %. Für die Massenproduktion bedeutet dies eine enorme langfristige Kostenreduzierung ohne Einbußen bei der strukturellen Stabilität.

4. Verkürzt die Zykluszeit und steigert die Produktivität

Massiver dicker Kunststoff braucht lange zum Abkühlen, um Verformungen zu vermeiden. Bei GAIM reduziert die Hohlstruktur die effektive Wandstärke und interner Stickstoff beschleunigt die Wärmeableitung. Die Kühl- und Gesamtzykluszeit kann um 20–40 % verkürzt werden, was die Tagesleistung und Maschinenauslastung erheblich verbessert.

5. Reduziert die Klemmkraft und verlängert die Lebensdauer der Form

Konventionelles Formen erfordert eine hohe Klemmkraft, um dem Schmelzedruck standzuhalten und Gratbildung und Formausdehnung zu vermeiden. GAIM senkt den Füll- und Packdruck der Schmelze und reduziert die erforderliche Schließkraft um 30–50 %. Auch auf kleineren Spritzgussmaschinen können große Teile gefertigt werden. Gleichzeitig verringert der geringere Druck in der Kavität den Verschleiß der Form, verlängert die Lebensdauer der Form und verringert die Wartungshäufigkeit.

6. Vereinfacht die Produktstruktur und -montage

Herkömmliche Formen können lange gebogene Rohre, gebogene Griffe und dicke integrierte Halterungen nicht integral formen, was Hersteller dazu zwingt, Teile für separates Formen und Zusammenbauen in mehrere Komponenten aufzuteilen. GAIM unterstützt das einteilige Hohlformen für komplexe unregelmäßige Strukturen, wodurch Schrauben, Schnallen und Klebeprozesse entfallen und Montagearbeits- und Vorrichtungskosten gesenkt werden.

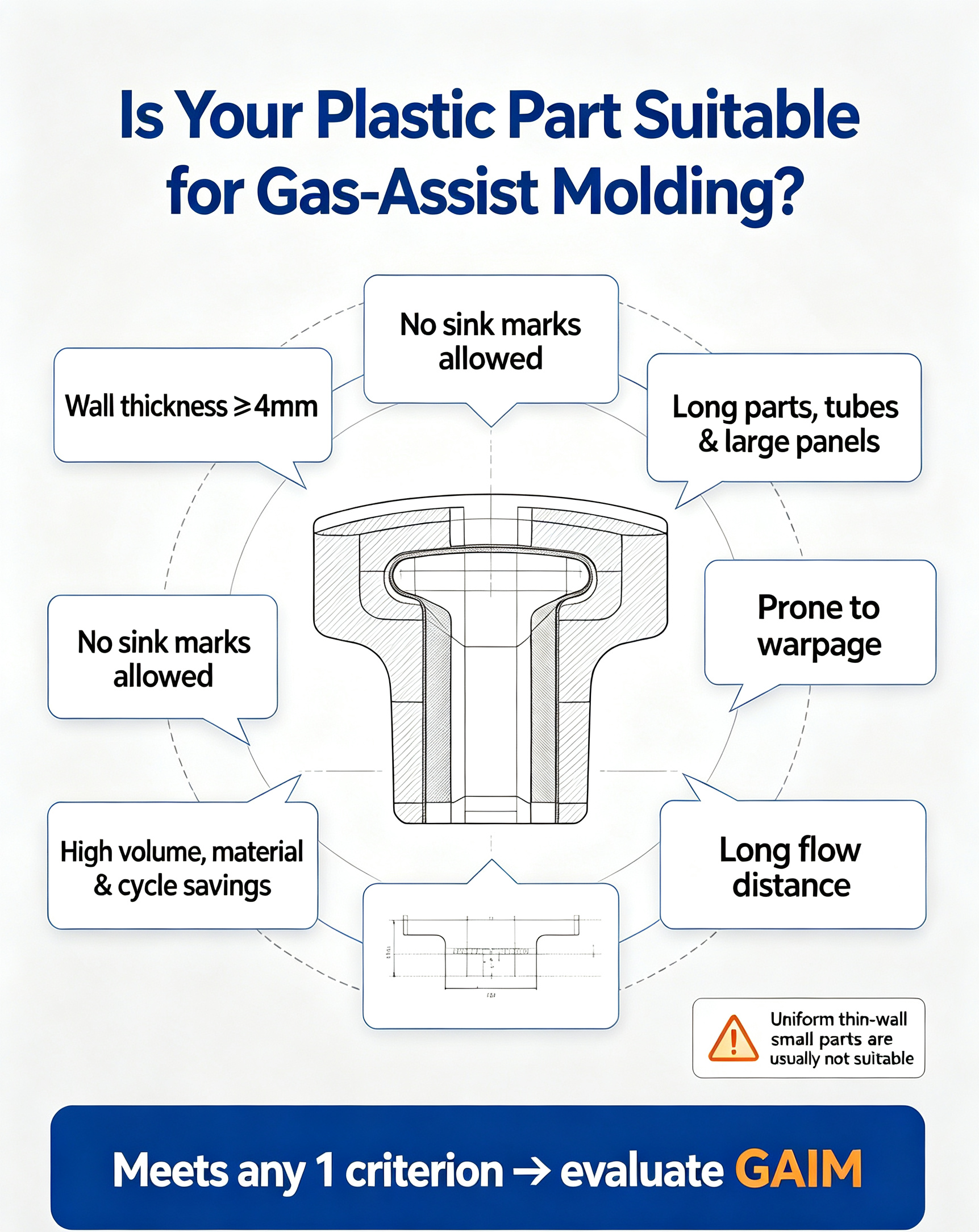

Praktische Checkliste: Beurteilen Sie, ob Ihr Teil zu GAIM passt

GAIM gilt nicht für jedes Kunststoffteil. Verwenden Sie diesen einfachen Standard, um schnelle Urteile zu fällen:

✅ Perfekt für gasunterstütztes Formen

• Dicke Wandabschnitte : Lokale Wandstärke ≥4 mm (Vorsprünge, Rippen, konvexe Plattformen), wo herkömmliches Formen zwangsläufig zu Einsenkungen führt

• Teile mit hochwertigem Erscheinungsbild : Erstklassige Oberfläche, hochglanzpolierte, lackierte oder galvanisierte Teile ohne Toleranz für Einfallstellen

• Lange und schlanke Teile : Griffe, Armlehnen, Zierleisten und gebogene Profile, die zum Verziehen neigen

• Große Flachbildschirme : TV-Rahmen, Geräterückseitenabdeckungen und große, leicht durchbiegende Platten

• Massenproduktionsteile : Langfristige Großaufträge, die Kostensenkung und stabile Ausbeute erfordern

• Teile mit großer Fließstrecke : Große Produkte mit begrenzten Angusspositionen und schwieriger Schmelzfüllung

❌ Nicht für GAIM geeignet

• Kleine Teile (Größe <50 mm) mit gleichmäßig dünnen Wänden (2–2,5 mm), keine dicke Kleberansammlung

• Teile, die eine extrem hohe Glätte der Innenwände erfordern (Gasströmung kann schwache Strömungslinien hinterlassen)

• Vollständig massive tragende Strukturteile, bei denen die Aushöhlung die mechanische Festigkeit verringert

• Winzige Teile mit mehreren Hohlräumen ohne Platz für Gasstifte und interne Gaskanäle

Einschränkungen des gasunterstützten Formens

GAIM hat offensichtliche Nachteile. Es erfordert zusätzliche Gasstifte, interne Gaskreisläufe, Dichtungsstrukturen und einen Stickstoffregler, was zu höheren anfänglichen Investitionen in Form und Ausrüstung führt als bei herkömmlichen Formen. Bei einfachen dünnwandigen Teilen ohne Qualitätsmängel beim herkömmlichen Formen erhöht GAIM nur die Prozesskomplexität ohne zusätzliche Vorteile.

Abschlussfazit

Wählen Sie herkömmliche Formen für gleichmäßig dünnwandige, kleine und einfache Kunststoffteile mit stabiler Formqualität.

Wählen Sie gasunterstützte Formen für dickwandige, große, langbandige, optisch ansprechende und leicht verformbare Teile. Es bietet eine bessere Oberflächenqualität, eine höhere Dimensionsstabilität, niedrigere Material- und Produktionskosten sowie eine höhere Gesamtproduktionseffizienz, die herkömmliches Formen nicht erreichen kann.

Schnell zum Mitnehmen

GAIM ist keine universelle Technologie, sondern eine gezielte Optimierungslösung. Sobald Ihre Teile dicken Kleber haben, Anforderungen an das Aussehen stellen oder hohe Verformungsfehlerraten aufweisen, bringt die Umstellung auf Gasunterstützung die größte Kapitalrendite in der Massenproduktion.
