Beherrschung des Spritzguss-Angussdesigns: Von Kantenanschnitten zu punktgenauen Anschnitten

Ein praktischer Leitfaden zur Auswahl des richtigen Angusstyps, zur Vermeidung häufiger Fehler und zur Optimierung der Qualität Ihrer Kunststoffteile.

Wenn Sie schon einmal mit Spritzgussfehlern wie Spritzerbildung, Brandflecken oder Einfallstellen zu kämpfen hatten, ist die Wahrscheinlichkeit groß, dass die Ursache auf ein kleines, aber entscheidendes Merkmal zurückzuführen ist: den Anguss.

Der Anschnitt ist die winzige Öffnung, durch die geschmolzener Kunststoff in den Formhohlraum gelangen kann. Es mag klein sein, aber es kontrolliert alles – das Aussehen der Teile, die Dimensionsstabilität, die Festigkeit und die Zykluszeit.

In diesem Leitfaden gehen wir die gängigsten Tortypen durch – von leistungsstarken Randtoren bis hin zu automatischen Punkttoren – und zeigen Ihnen genau, wie Sie sie erfolgreich gestalten.

3 goldene Regeln, bevor Sie beginnen

Bevor wir uns mit bestimmten Gate-Typen befassen, verinnerlichen Sie diese drei Prinzipien:

1. Zuerst positionieren – Platzieren Sie den Anschnitt immer an der dicksten Stelle des Teils. Richten Sie es niemals direkt auf dünne Kerne oder empfindliche Einsätze.

2. Vor dem Rückfluss einfrieren – Der Anschnitt sollte unmittelbar nach dem Füllen des Hohlraums einfrieren (erstarren), um zu verhindern, dass Material zurückfließt.

3. Einfache Demontage – Passen Sie den Tortyp an Ihr Produktionsvolumen an. Manuelle Beschnittarbeiten für Prototypen; Bei großvolumigen Läufen ist eine automatische Entgasung zwingend erforderlich.

1. Edge Gate – Das Arbeitstier

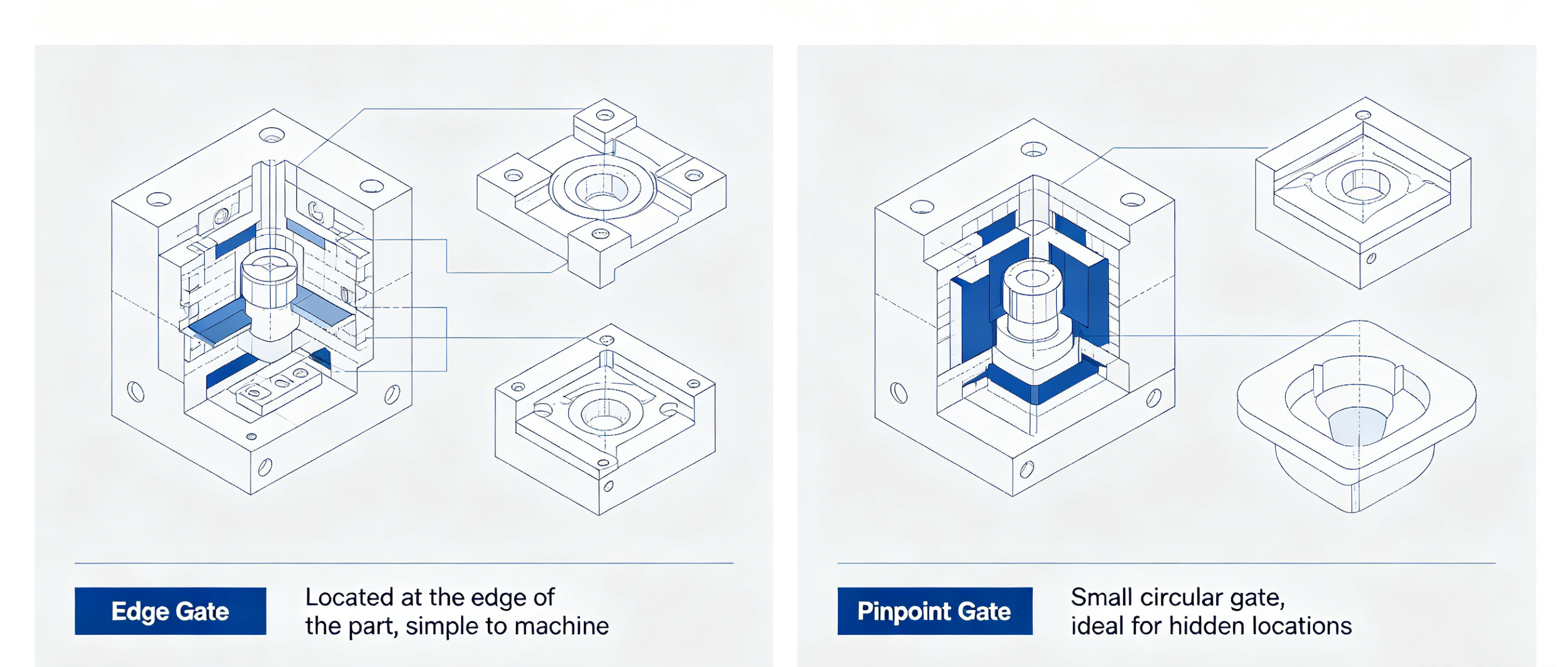

So sieht es aus: Eine rechteckige Öffnung auf der Trennebene, durch die Kunststoff von der Kante des Teils zugeführt wird.

Geeignet für: Flachbildschirme, Gehäuse, Boxen und fast alle Thermoplaste (ABS, PP, PC usw.).

Wichtige Designparameter (für ABS)

Häufige Probleme und Lösungen

2. Fan Gate – breit und sanft

Wie es aussieht: Ein Randanschnitt, der sich bei Annäherung an den Hohlraum allmählich erweitert und verjüngt.

Geeignet für: Große dünnwandige Teile, optische Linsen (PMMA, PC) und Anwendungen, die eine geringe Eigenspannung erfordern.

Designtipps

• Eintrittsbreite = 1,5–2× der Läuferbreite

• Spreizwinkel = 30° – 60° (größerer Winkel = flachere Strömungsfront)

• Anschnittdicke am Hohlraum = 0,25–0,5 × Teilwanddicke

Warum es verwenden: Die Fächerform sorgt für eine breite, langsame Fließfront, die Bindenähte und innere Spannungen minimiert – entscheidend für transparente Teile.

3. U-Boot-(Tunnel-)Tor – Der automatische Entgitterer

So sieht es aus: Der Anschnitt ist unterhalb der Trennebene oder hinter einem Auswerferstift versteckt. Beim Auswerfen bricht es automatisch ab.

Geeignet für: Großserienproduktion, kosmetische Oberflächen (keine Angussmarkierung), vollautomatisches Formen.

Zwei klassische Konfigurationen

Achten Sie auf

• Hoher Verschleiß – glasfaserverstärkte Materialien erodieren den Anschnitt schnell → verwenden Sie gehärteten Stahl (SKD11) mit Nitrierung.

• Hoher Druckverlust – Nur mit gut fließenden Materialien wie PP, PA, POM verwenden.

• Winkel zu gering (<20°) – Das Tor bricht nicht; es wird sich stattdessen verbiegen.

4. Pinpoint (Pin) Gate – Präzisionskleinteile

Wie es aussieht: Ein extrem kleiner kreisförmiger Anschnitt (0,5–1,5 mm Durchmesser), der typischerweise bei Dreiplattenformen oder Heißkanälen verwendet wird.

Geeignet für: Kleine Präzisionsteile (Zahnräder, Anschlüsse), Formen mit mehreren Kavitäten und Anwendungen, die eine automatische Entfernung des Angusses erfordern.

Schlüsselparameter

Kritische Anforderungen

• Dreiplattenwerkzeug erforderlich – Das Angusssystem muss über eine separate Abstreifplatte abgezogen werden.

• Symmetrische Anordnung – Alle Hohlräume müssen vom Anguss aus die gleiche Fließlänge haben.

• Vermeiden Sie die Verwendung von – PA und POM (sie neigen dazu, Fäden zu ziehen oder die kleine Öffnung zu verstopfen).

Als Faustregel gilt: Benutzen Sie niemals einen punktförmigen Anguss neben dünnen, hohen Kernen – der Hochgeschwindigkeitsstrahl verbiegt diese.

Schnellauswahltabelle: Welches Tor sollten Sie verwenden?

Materialspezifische Gate-Richtlinien

Fehlerbehebung: 5 häufige Gate-Defekte und -Lösungen

Letzter Profi-Tipp: Fangen Sie klein an und öffnen Sie sich dann

Hier ist die goldene Regel für die Torgröße:

Beginnen Sie immer mit einem konservativen (kleinen) Anschnitt und vergrößern Sie ihn bei Formversuchen schrittweise.

Warum? Denn das Vergrößern eines Tors ist ein einfacher Fräsvorgang. Um es kleiner zu machen, sind Schweißen und Nachbearbeitung erforderlich – teuer und riskant.

Fangen Sie klein an. Fügen Sie jeweils 0,1 mm hinzu. Stoppen Sie, wenn das Teil vollständig und ohne Mängel ausgefüllt ist.

Zusammenfassung: Die 4 Dinge, an die man sich erinnern sollte

1. Kantentore – Verwenden Sie sie für 80 % der Projekte. Einfach, zuverlässig, leicht einzustellen.

2. U-Boot-Tore – am besten für die automatische Entgasung großer Mengen geeignet. Vermeiden Sie die Verwendung von glasfaserverstärkten Materialien, es sei denn, Sie verwenden gehärteten Stahl.

3. Punktgenaue Anschnitte – Drei-Platten-Formen erforderlich. Perfekt für kleine Präzisionsteile, aber niemals in der Nähe dünner Kerne.

4. Schwierige Materialien (PC, PMMA) – Verwenden Sie immer große Lüftertore mit glatten Übergängen, um Risse oder Silberstreifen zu vermeiden.
