Beim Spritzgießen verändert die Größe alles. Die Designprinzipien, die für kleine Verbraucherteile perfekt funktionieren, versagen oft spektakulär, wenn man sie auf große Strukturkomponenten wie Automobilstoßstangen, Fernsehgehäuse oder Industriepaletten überträgt.
Was ist also der grundlegende Wandel? Bei Kleinteilen steht die Festigkeit im Vordergrund. Bei großen Teilen hat die Steifigkeit – der Widerstand gegen elastische Verformung – Vorrang. Die Form darf sich unter den enormen Schließkräften nicht verbiegen oder durchbiegen, sonst geht die Maßhaltigkeit verloren und die Lebensdauer der Form wird drastisch verkürzt.
Doch die Gestaltung der Form ist nur die halbe Miete. Bei vielen großen Teilen treten selbst bei den besten herkömmlichen Formverfahren Verwerfungen, Einfallstellen und übermäßiges Gewicht auf. Hier kommt das gasunterstützte Spritzgießen (GAIM) ins Spiel.
Lassen Sie uns die kritischen Überlegungen zur Herstellung großer Spritzgussteile aufschlüsseln und uns dabei intensiv mit der Gasunterstützungstechnologie befassen.

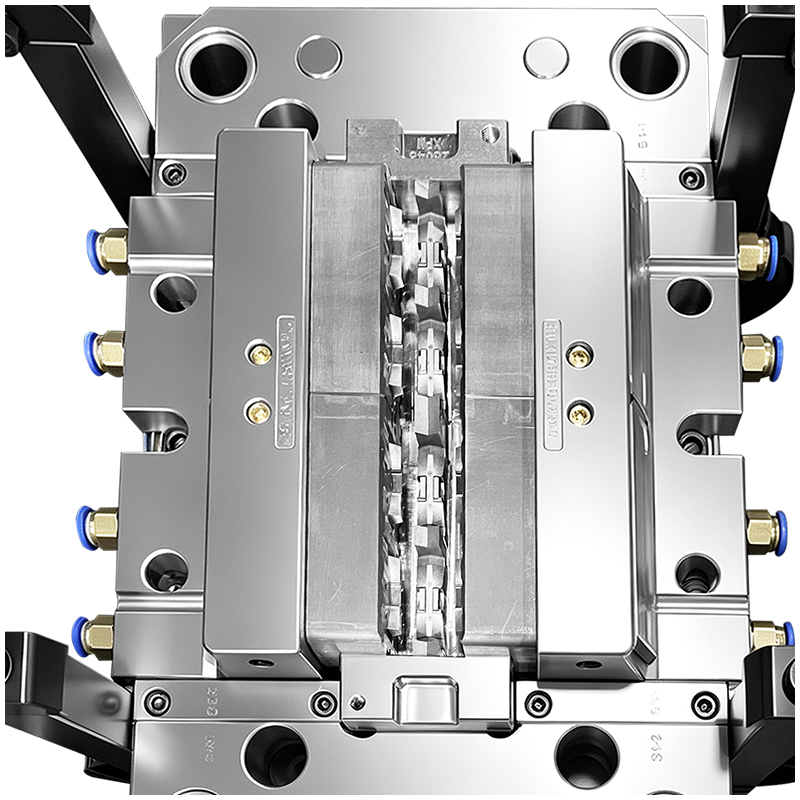

Vor dem Einleiten von Gas muss die Form selbst für die Herausforderungen einer großen Stellfläche ausgelegt werden.
Bei großen Hohlräumen sollte die Berechnung der Wandstärke eher auf basieren . der Steifigkeit als auf der Festigkeit Warum? Denn wenn sich die Seitenwand der Kavität unter hohem Einspritzdruck auch nur geringfügig (innerhalb der elastischen Grenzen) durchbiegt, entsteht entlang der Trennlinie ein Grat (überschüssiges Material). Das Verhindern dieser Ablenkung ist das vorrangige Ziel.
Standard-Führungsstifte und -buchsen reichen für große Formen nicht aus. Durch die seitlichen Kräfte beim Einspritzen kann es leicht zu einer Fehlausrichtung von Kern und Kavität kommen. Sie müssen konische Verriegelungen oder Kegelverriegelungs-Positionierungssysteme integrieren . Diese Präzisionspassungen sorgen dafür, dass die beiden Hälften perfekt koaxial bleiben und eine gleichmäßige Wandstärke über die gesamte große Oberfläche gewährleistet ist.
Große Teile kühlen langsam ab und eine ungleichmäßige Abkühlung ist die Hauptursache für Eigenspannung und Verzug. Herkömmliche gerade Kühlkanäle versagen oft.
Implementieren Sie konforme Kühlung: Verwenden Sie Kühlkanäle, die der Kontur des Teils folgen, um eine gleichmäßige Wärmeabfuhr zu erreichen.
Leitbleche und Bubbler: Verwenden Sie bei großen, tiefen Kernen spiralförmige Kühl- oder Leitblech-Wasserleitungen, um das Wasser in die entferntesten Bereiche zu leiten und so heiße Stellen zu beseitigen.
Für große Teile ist das gasunterstützte Spritzgießen (GAIM) nicht nur eine Alternative; Oft ist es die einzige Möglichkeit, ein qualitativ hochwertiges, stabiles Teil ohne Einfallstellen herzustellen.
Anstatt die Kavität vollständig mit Kunststoff zu füllen, injizieren Sie 70 bis 95 % des erforderlichen Schussvolumens (dies wird als „Short Shot“ bezeichnet). Dann wird Stickstoffgas unter hohem Druck in die Schmelze injiziert. Das Gas drückt den Kunststoff in den verbleibenden Hohlraum, verdichtet das Teil von innen nach außen und erzeugt einen hohlen Innenkanal.
Beim traditionellen Formen streben Sie eine gleichmäßige Wandstärke an. Bei der Gasunterstützung entwerfen Sie eine dünne Nennwand, fügen aber dicke, abgerundete Rippen hinzu, die als Gaskanäle dienen. Das Gas wird diese Rippen aushöhlen und sie in leichte, hochfeste I-Träger verwandeln, die ein Verziehen verhindern.
Gas folgt dem Weg des geringsten Widerstands. Du musst es führen.
Einfache, gerade Linien: Kanäle sollten gerade sein und scharfe 90-Grad-Kurven vermeiden.
Große Radien: Alle Kurven müssen große Radien aufweisen, um zu verhindern, dass das Gas die Kunststoffwand durchschneidet.
Verzweigungsstrategie: Wenn Sie mehrere Zweige haben, versuchen Sie, die Längen aller Zweige gleich zu halten. Dadurch wird sichergestellt, dass das Gas gleichzeitig die Enden aller Kanäle erreicht und ein gleichmäßiger Packungsdruck gewährleistet ist.
Eine häufige Erfolgsgeschichte betrifft eine große Autostoßstange. Bei der ursprünglichen Konstruktion wurden drei Einspritzöffnungen verwendet, was jedoch zu einer ungleichmäßigen Strömung und einer schwachen Gasdurchdringung führte. Durch die Umstellung auf einen einzelnen Heißkanalanguss in der Mitte wurde der Schmelzfluss symmetrisch und das Gas drang gleichmäßig über die gesamte Länge ein.
Am Ende des Gaskanals (der letzten zu füllenden Stelle) ist es ratsam, einen kleinen Überlaufschacht anzubringen . Dadurch wird der letzte, kühlste und am stärksten verunreinigte Kunststoff eingefangen, der durch das Gas herausgedrückt wird. Dadurch wird sichergestellt, dass die Oberfläche des Hauptteils makellos und frei von Mängeln bleibt.
Die Prozessparameter für die Gasunterstützung sind im Vergleich zum Standardspritzguss kontraintuitiv.
Parameter | Gasunterstützter Ansatz | Argumentation |
|---|---|---|
Genauigkeit der Schussgröße | Muss innerhalb einer Toleranz kontrolliert werden von 0,5 % . | Zu viel Plastik blockiert das Gas; zu wenig und das Gas bläst die Oberfläche heraus. |
Injektionsgeschwindigkeit | Moderate, kontrollierte Geschwindigkeit. | Hohe Geschwindigkeit erzeugt Durchblasen; Eine niedrige Geschwindigkeit führt zu einer unzureichenden Durchdringung. |
Gasdruck | Hoch (typischerweise 25–35 MPa). | Bietet den nötigen Packdruck, um Einfallstellen zu beseitigen. |
Schimmelpilztemperatur | Hoch (entgegen dem Instinkt). | Verbessert die Fließlänge, reduziert den Einspritzdruck und minimiert innere Spannungen. |
Selbst bei einem perfekten Design können diese Fehler ein großes Gasunterstützungsprojekt ruinieren:
Entwerfen Sie keinen geschlossenen Kreislauf: Wenn Sie Gaskanäle zu einem Ring oder geschlossenen Kreislauf verbinden, trifft das Gas an der Kreuzung auf sich selbst, was zu Turbulenzen und einer instabilen Penetration führt.
Halten Sie die Gaseinspritzpunkte von dünnen Wänden fern: Der Gasstift muss immer im dicksten Teil der Rippe platziert werden, mindestens 30 mm vom Hauptschmelztor entfernt, um ein Zurückblasen des Gases zu verhindern.
Überspringen Sie niemals die CAE-Simulation: Auf Ihre Intuition können Sie sich größtenteils nicht verlassen. Moldflow oder eine ähnliche CAE-Software ist obligatorisch. Es wird das Muster der Gasdurchdringung, die Scherbeanspruchung und den optimalen Gaszeitpunkt vorhersagen, bevor Sie ein einzelnes Stück Stahl schneiden.
Das Spritzgießen großer Teile mit Gasunterstützung ist ein anspruchsvoller, designorientierter Prozess. Es erfordert eine Änderung der Denkweise – von „den gesamten Hohlraum füllen“ hin zu „Lenken des Flusses und Verwenden von Gas für die innere Packung“.
Bei richtiger Umsetzung sind die Vorteile erheblich:
Gewichtsreduzierung: Einsparungen von bis zu 40–50 % .
Hervorragende Oberflächenbeschaffenheit: Keine sichtbaren Einfallstellen.
Geringere Schließkräfte: Sie können die Form oft auf einer deutlich kleineren Maschine betreiben.
Erhöhte Steifigkeit: Die durch das Gas erzeugten Hohlrippen sorgen für ein hervorragendes Verhältnis von Festigkeit zu Gewicht.
Wenn Sie auf die Großserienproduktion umsteigen, investieren Sie im Vorfeld Zeit in die CAE-Analyse und die sorgfältige Formenkonstruktion. Der erste Versuch zeigt Ihnen, ob Sie es richtig gemacht haben – aber mit diesen Grundsätzen werden Sie weitaus wahrscheinlicher Erfolg haben.
