Auswählen des richtigen Gate -Typs im Injektionsformen: Ein praktischer Leitfaden

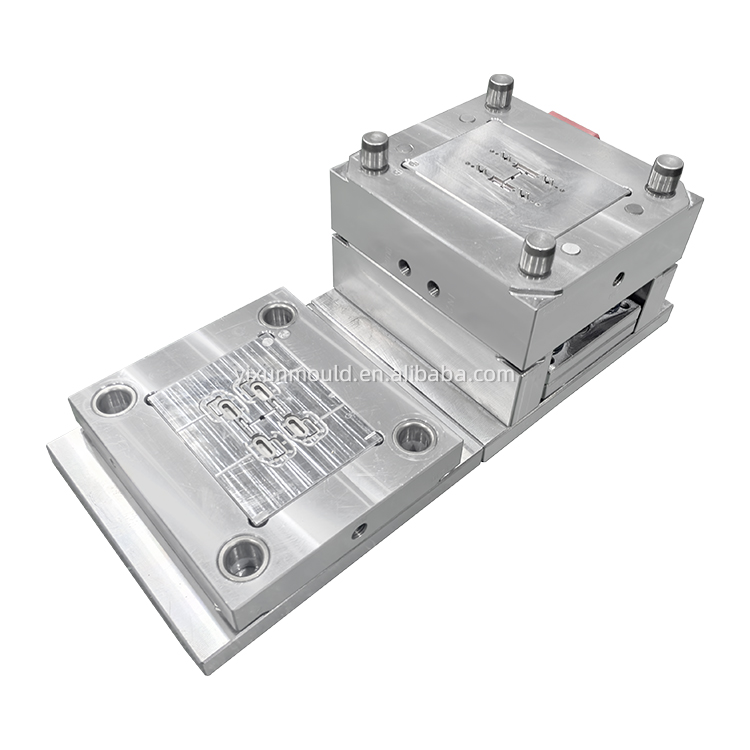

Was ist ein Tor im Spritzguss?

Das Tor ist der letzte Einstiegspunkt, an dem geschmolzene Kunststoff in die Formhöhle eindringt. Es steuert:
✔ Durchflussrate - verhindert das Detting oder eine unvollständige Füllung.
✔ Druckübertragung - Stellen Sie sicher, dass die ordnungsgemäße Verpackung eingebraucht wird, um Spülenspuren zu vermeiden.
✔ TEIL -Trennung - bestimmt, wie sich der Teil vom Läufer löst.
✔ Ästhetische und strukturelle Qualität - wirkt sich auf Schweißlinien, Spannungspunkte und Oberflächenbeschwerden aus.

Ein schlecht gestaltetes Tor kann zu Mängel wie Flussmarkierungen, schwachen Schweißlinien oder übermäßigen Trimmbüchern führen.

Gemeinsame Gate -Typen und ihre Anwendungen

1. Direktetor (Sprue Gate)

• Design: Große Öffnung direkt in den Teil.

• Vorteile: Niederdruckverlust, gut für dicke Teile.

• Nachteile: Hinterlässt eine sichtbare Marke, erfordert manuelles Trimmen.

• Am besten für: dickwandige Teile (z. B. Eimer, Behälter) aus PP, ABS oder PE.

2. Kantentor (Seitengitter)

• Design: Rechteckiges Tor an der Trennlinie.

• Vorteile: Einfach, einstellbar, kostengünstig.

• Nachteile: Kann Schweißlinien verursachen.

• Am besten für: flache Teile (z. B. elektronische Gehäuse, Deckel).

3. Pinpoint Gate (Point Gate)

• Design: Gate mit kleinem Durchmesser (0,5–1,5 mm), Auto-Breaks.

• Vorteile: Minimale Noten, gut für die Automatisierung.

• Nachteile: Erfordert eine 3-Platten-Form (höhere Kosten).

• Am besten für: hochpräzise Teile (z. B. medizinische Geräte, transparente Objektive).

4. U -Boot -Tor (Tunnel -Tor)

• Design: abgewinkeltes Tor, das während des Auswurfs automatisch untersucht.

• Vorteile: Keine sichtbare Tormarke, kein Trimmen erforderlich.

• Nachteile: Höhere Schimmelkomplexität.

• Am besten für: Hidden Gates (z. B. Automobil -Innenräume, Konsumgüter).

5. Fan -Tor

• Design: breites, dünnes Tor, um den Fluss gleichmäßig zu verteilen.

• Vorteile: Reduziert Stress und Jetten.

• Nachteile: schwer zu trimmen.

• Am besten für: breite, dünnwandige Teile (z. B. Panels, Abdeckungen).

6. Hot Runner Gate

• Design: Die beheizte Düse hält Kunststoff geschmolzen, keinen kalten Läufer.

• Vorteile: Kein Abfall, schnellere Zyklen, am besten für die Produktion mit hoher Volumen.

• Nachteile: Teuer, komplexe Wartung.

• Beste für: Massenproduktion (z. B. Flaschenkappen, medizinische Teile).

Wie wähle ich das richtige Tor?

Betrachten Sie diese Faktoren:
Teildesign - Benötigt es ein verstecktes Tor? Ist es dick oder dünnwandig?
Material-High-Flow-Materialien (z. B. PP) Anzug größerer Tore; Spröde Materialien (z. B. PC) benötigen Tore mit geringer Stress.
Ästhetik - Wenn die Oberflächenbeschaffung kritisch ist, verwenden Sie den Pinpoint- oder U -Boot -Toren.
Produktionsvolumen - Heißläufer sparen Material für große Chargen.
Schimmelpilzkosten-3-Platten-Formen (für Spitzentore) sind teurer als 2-Platten-Formen.

Endgültige Tipps

✔ Verwenden Sie die Moldflow -Simulation, um die Platzierung der Gate zu testen und Mängel zu vermeiden.
✔ Priorisieren Sie für transparente Teile Tore mit minimalen Markierungen (z.
✔ Wenn die Automatisierung der Schlüssel ist, wählen Sie automatische Schnitttore (U-Boot oder Pinpoint).

Durch die Auswahl des richtigen Tores können Sie die Teilqualität verbessern, Abfall senken und die Produktionskosten senken.
