Transparente Kartenhalter (oft „Kartensteine“ genannt) sind für Sammler, die seltene Pokémon-Karten, Sport-Memorabilien oder Spielkarten in limitierter Auflage präsentieren, unverzichtbar geworden. Der Inhaber muss zwei Dinge tun: kristallklar bleiben und die Karte schützen.
Doch wenn man hinzufügen möchte , stellt sich eine entscheidende Frage: Wie bringt man einen NFC-Aufkleber an, ohne die schöne Klarheit zu beeinträchtigen? diesen transparenten Haltern die NFC-Funktionalität
Dieser Artikel bietet eine vollständige Analyse sowohl des Spritzgussverfahrens für transparente Kartenhalter als auch der Techniken zum Anbringen von NFC-Aufklebern daran.
Herkömmliche transparente Kartenhalter werden durch Schneiden von Kunststoffplatten (Acryl/PMMA, PC, PS oder MS) mit Methoden wie Laserschneiden, CNC-Bearbeitung oder manuellem Klingenschneiden hergestellt.
Das Schneiden weist jedoch große Einschränkungen auf:
Keine 3D-Effekte – geschnittene Teile sind völlig flach
Schlechte Maßgenauigkeit – Es ist schwierig, die Präzision aufrechtzuerhalten
Raue Kanten – Manuelles Polieren erforderlich

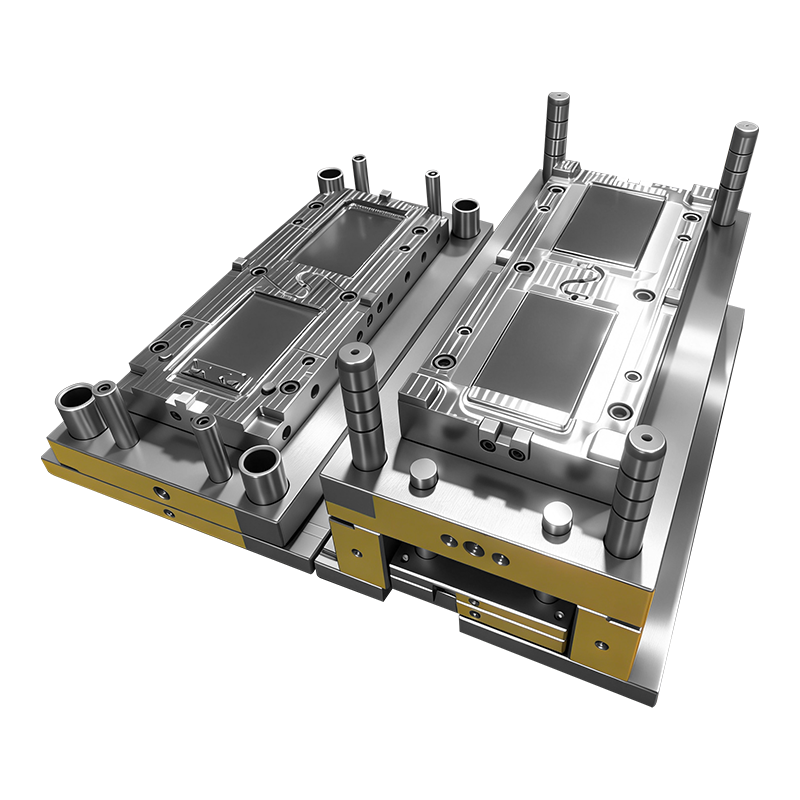

Beim Spritzgießen werden diese Probleme gelöst , indem Kunststoffpellets geschmolzen und in eine Präzisionsform eingespritzt werden. Dadurch können Sie Folgendes erstellen:
Dreidimensionale Oberflächentexturen und Muster
Präzise Kantenkonturen mit engen Toleranzen
Integrierte Funktionen wie Taschen, Schnappverschlüsse oder Scharniere
Gleichbleibende Qualität über Tausende von Einheiten hinweg
PMMA (Polymethylmethacrylat), allgemein bekannt als Acryl, ist das am häufigsten verwendete Material für transparente Kartenhalter. Es erfordert jedoch eine strenge Prozesskontrolle:
Parameter | Erfordernis |
|---|---|
Schmelztemperatur | >160°C |
Zersetzungsgrenze | 270°C |
Feuchtigkeitsgehalt (Vortrocknung) | <0,1 % (idealerweise 0,04 %) |
Trocknungsbedingungen | 80-90°C für 3+ Stunden |
Formtemperatur | 60-80°C |
Verweilzeit bei 260°C | <10 Minuten |
Verweilzeit bei 270°C | <8 Minuten |
Wichtigste Herausforderungen bei PMMA:
Schlechte Fließfähigkeit beim Formen
Geringe Schlagfestigkeit
Anfällig für Kratzer
Empfindlich gegenüber Feuchtigkeit (verursacht Blasen und verminderte Transparenz)
Lösungen:
Verwenden Sie modifiziertes PMMA (Copolymere mit Styrol oder Butadien oder Mischungen mit PC).
Materialien gründlich vortrocknen
Kontrollieren Sie die Temperatur der Schmelze sorgfältig
Um die optische Klarheit von Spritzgussteilen aufrechtzuerhalten:
Designelement | Erfordernis |
|---|---|
Hauptläuferdurchmesser | 8-10mm (für <4mm Wandstärke) |
Gesamtlänge des Läufers | <50mm |
Läuferkegelwinkel | 5° bis 7° |
Kantenanschnitttiefe | 0,7-0,9t (t = Wandstärke) |
Pin-Gate-Durchmesser | 0,8–2 mm |
Entlüftungstiefe | ~0,05mm |
Entlüftungsbreite | ~6mm |
Entformungswinkel (Hohlraum) | 35′-1°30′ |
Entformungswinkel (Kern) | 30′-1° |
Besondere Anforderungen an transparente Teile:
Hohlraum- und Kernoberflächen erfordern die gleiche Hochglanzpolitur
Die Formschrägen sollten großzügig sein , um Schleifspuren zu vermeiden
Auswerferstifte müssen an verdeckten Stellen angebracht werden
Tore sollten so positioniert werden, dass sie nach der Montage nicht sichtbar sind
Das Anbringen von NFC-Aufklebern auf transparenten Kartenhaltern stellt zwei große Herausforderungen dar:
Ästhetik – Der Aufkleber muss unsichtbar oder nahezu unsichtbar sein , ohne die Darstellung der Karte zu beeinträchtigen
Funktionalität – Der Aufkleber muss sicher befestigt und zuverlässig lesbar sein
Schritt | Wichtige Punkte |
|---|---|
Formen Sie die Tasche | Entwerfen Sie auf der Rückseite des Halters eine flache Tasche (0,3–0,5 mm tief), die etwas größer als der NFC-Aufkleber ist |
Wählen Sie den Aufkleber aus | Verwenden Sie ultradünne, flexible NFC-Aufkleber (<0,2 mm Dicke). Wählen Sie den Metalltyp (mit Ferritschicht), um metallische Tinten/Folien zu verarbeiten, die häufig auf Sammelkarten zu finden sind |
Bringen Sie den Aufkleber an | Tragen Sie optisch klaren Kleber (OCA) auf oder verwenden Sie die eigene Rückseite des Aufklebers. Legen Sie den Aufkleber flach in die Tasche. Entfernen Sie alle Luftblasen |
Mit Deckel abdecken | Decken Sie die Tasche mit einer lasergeschnittenen, klaren, dünnen Folie (0,3 mm Acryl oder PC) ab, die bündig mit der Oberfläche des Kartenhalters abschließt |
Siegel | Ultraschallschweißen (empfohlen) oder UV-Klebstoffaushärtung, um die Abdeckung mit dem Hauptkörper zu verbinden |
Der Aufkleber sitzt in der Tasche und sorgt für keine zusätzliche Dicke
Die durchsichtige Abdeckung schützt den Aufkleber vor Abnutzung
Der Aufkleber ist zwischen den Schichten „eingeklemmt“ und behält gleichzeitig eine flache Oberfläche
Über 92 % Lichtdurchlässigkeit – der Aufkleber wird nahezu unsichtbar
Positionierungsgenauigkeit – Verwenden Sie Vorrichtungen oder Vorrichtungen, um eine präzise Aufkleberplatzierung sicherzustellen
Blasenkontrolle – Rollen Sie von der Mitte zu den Rändern, um die Luft auszutreiben, oder verwenden Sie einen Vakuumlaminator
Auswahl des Klebstoffs – Verwenden Sie transparenten Klebstoff in optischer Qualität, um Trübungen oder Vergilbungen zu vermeiden
Viele Sammelkarten enthalten Metallelemente (Heißprägung, Silberfolie, holografische Effekte). Standard-NFC-Aufkleber verstimmen sich , wenn sie in der Nähe von Metall platziert werden, was zu Lesefehlern führt. Aufkleber auf Metall verfügen über eine Ferrit-Rückseite, die die Antenne von Metallinterferenzen isoliert und so eine zuverlässige Ablesung gewährleistet.
Verfahren | Vorteile | Nachteile |
|---|---|---|
Ultraschallschweißen | Keine Klebespuren, schnelle, starke Verklebung | Erfordert spezielle Ausrüstung |
Aushärtung von UV-Klebstoff | Einfache Ausstattung, Raumtemperatur | Erfordert eine präzise Dosierung und Aushärtezeit |
Schnappverschluss | Abnehmbar, keine Ausrüstung erforderlich | Kann Lücken hinterlassen, nicht wasserdicht |
1. Formdesign und -herstellung – Gesäßtasche entwerfen (0,3–0,5 mm tief) – Schweißrippen für Abdeckung reservieren – Hohlraumoberfläche hochglanzpolieren ↓ 2. PMMA-Spritzguss – Material vortrocknen (80–90 °C, 3+ Stunden) – Einspritzparameter kontrollieren (Temperatur, Druck, Geschwindigkeit) – Verpacken und abkühlen ↓ 3. Nachbearbeitung – Anschnitt entfernen – Kanten polieren (falls erforderlich) ↓ 4. NFC-Aufkleberanbringung – Reinigen Tasche (entfetten, Staub entfernen) - Aufkleber positionieren und anbringen - Blasen entfernen ↓ 5. Deckelversiegelung - Lasergeschnittene transparente Abdeckung - Ultraschallschweißen oder UV-Kleberaushärtung ↓ 6. Qualitätsprüfung - Sichtprüfung (Blasen, Fehlausrichtung, Kratzer) - NFC-Funktionstest (Lesereichweite, Reaktion)Bühne | Kritische Anforderungen |
|---|---|
Injektionsmaterial | PMMA muss vollständig getrocknet sein (<0,04 % Feuchtigkeit). Verwenden Sie modifizierte Sorten für einen besseren Durchfluss |
Schimmeldesign | Spiegelpolierte Hohlräume. Richtige Platzierung von Toren und Entlüftungen. Großzügige Formschrägen |
Taschendesign | Tiefe: 0,3–0,5 mm. Etwas größer als Aufkleber. Flache Unterseite |
NFC-Aufkleber | Ultradünn (<0,2 mm). Auf-Metall-Typ. Flexibel |
Anhang | Genaue Positionierung. Keine Blasen. Transparenter Kleber |
Deckelversiegelung | Ultraschallschweißen bevorzugt. Sorgt für Ebenheit und Abdichtung |
Für transparente Karteninhaber, die NFC-Funktionalität benötigen, bietet die Methode „ Rücktasche + Aufkleber + durchsichtige Abdeckung“ die beste Balance aus:
Visuelle Klarheit – Der Aufkleber wird nahezu unsichtbar
Produktionssicherheit – Keine Gefahr einer Beschädigung des Chips durch Hitze/Druck
Funktionalität – On-Metal-Aufkleber sorgen für stabiles Lesen bei metallhaltigen Karten
Einfachheit des Prozesses – Einfacher Arbeitsablauf, geeignet für die Produktion mittlerer Stückzahlen
Der Spritzgussprozess für den Hauptkörper erfordert eine sorgfältige Kontrolle der Materialtrocknung, des Formdesigns und der Verarbeitungsparameter, um die erforderliche optische Klarheit zu erreichen. Sobald die Tasche jedoch geformt ist, ist das Anbringen des NFC-Aufklebers und das Verschließen mit einer durchsichtigen Abdeckung ein bewährter und zuverlässiger Prozess.
Das Fazit: Formen Sie eine präzise Tasche, befestigen Sie einen NFC-Aufkleber auf dem Metall, decken Sie ihn mit einem durchsichtigen Deckel ab und verschließen Sie ihn. Ihre Sammler erhalten die gewünschte NFC-Funktionalität, ohne die kristallklare Darstellung ihrer wertvollen Karten zu beeinträchtigen.
