Produktübersicht

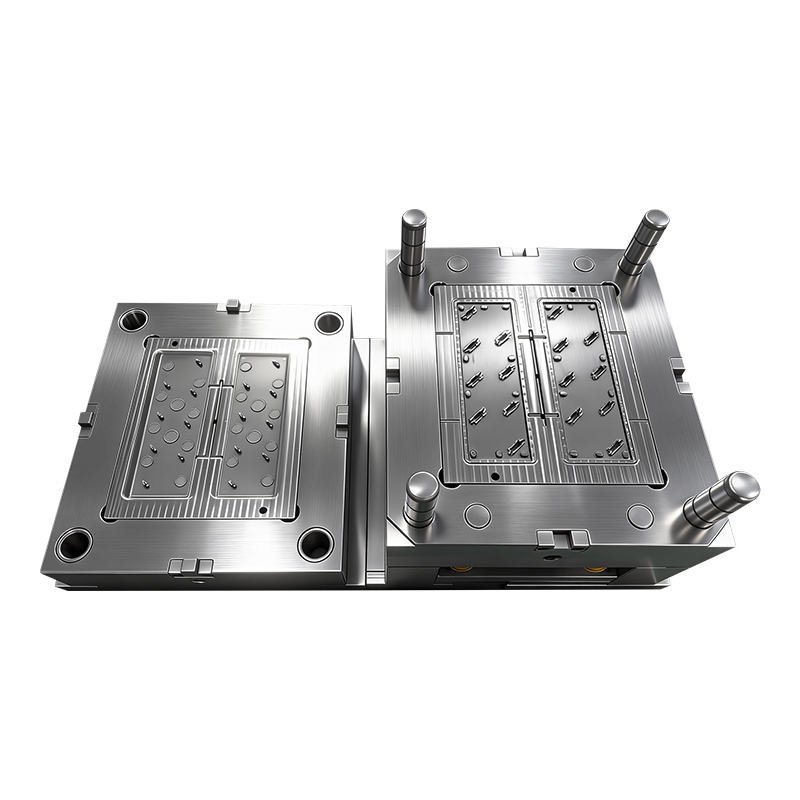

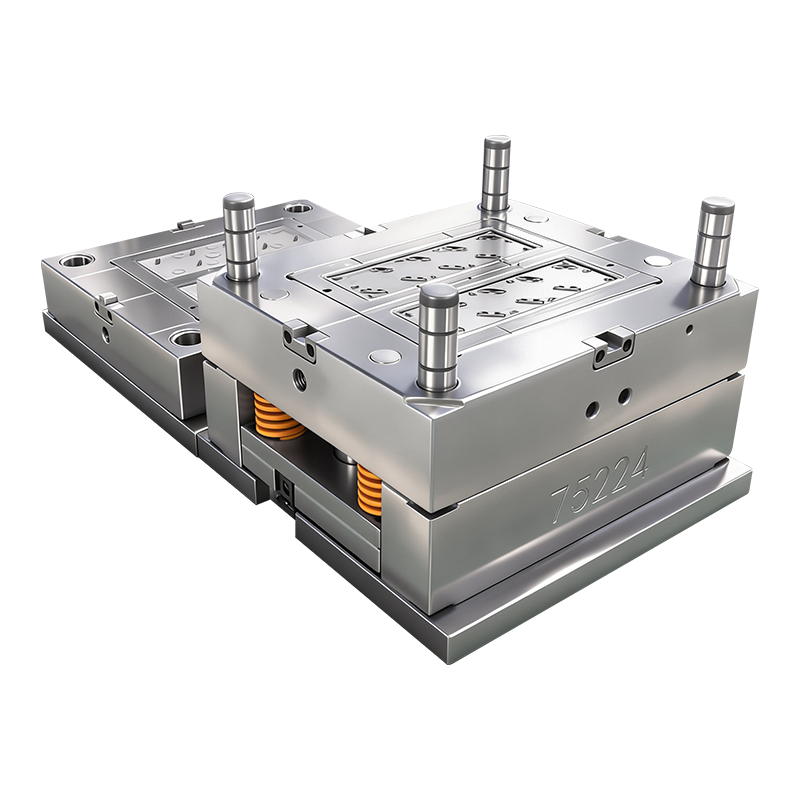

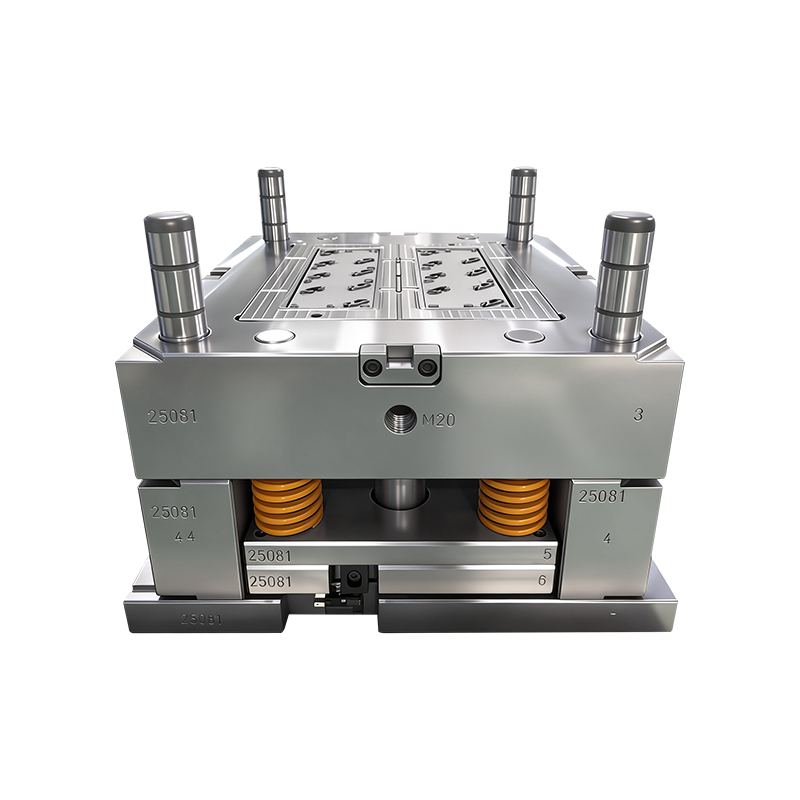

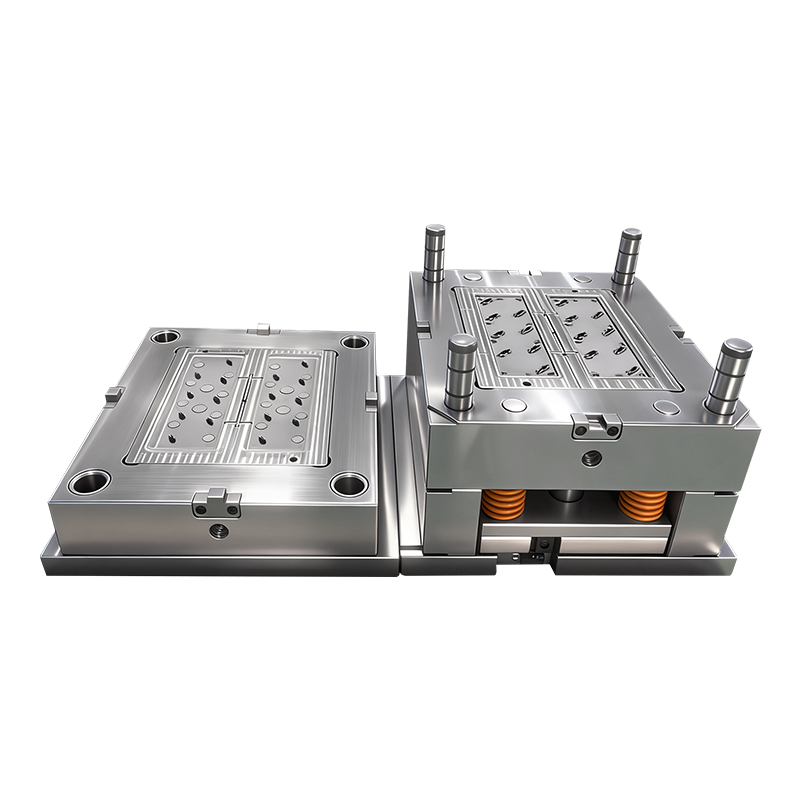

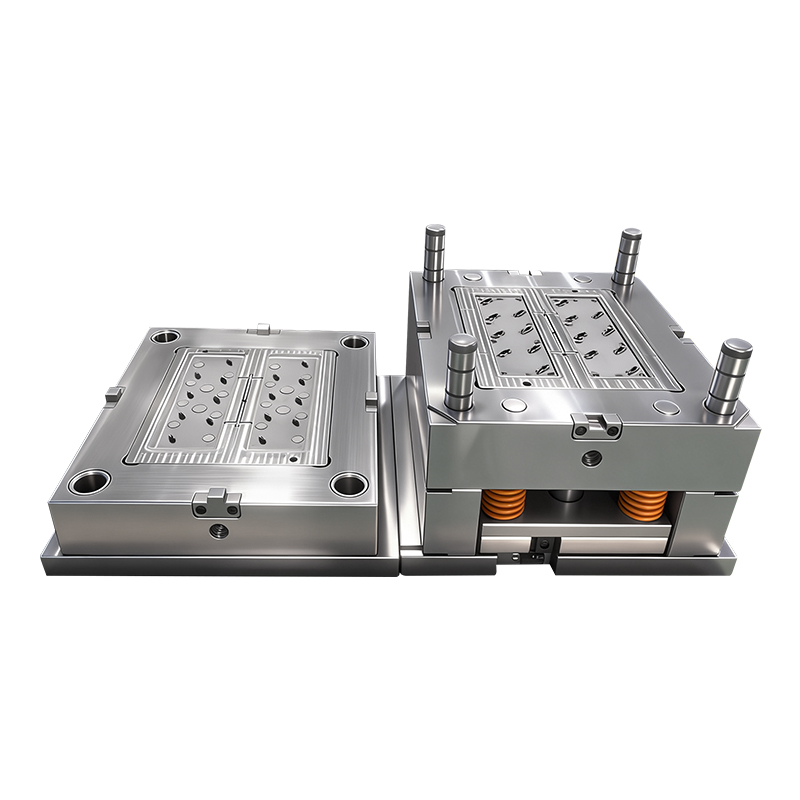

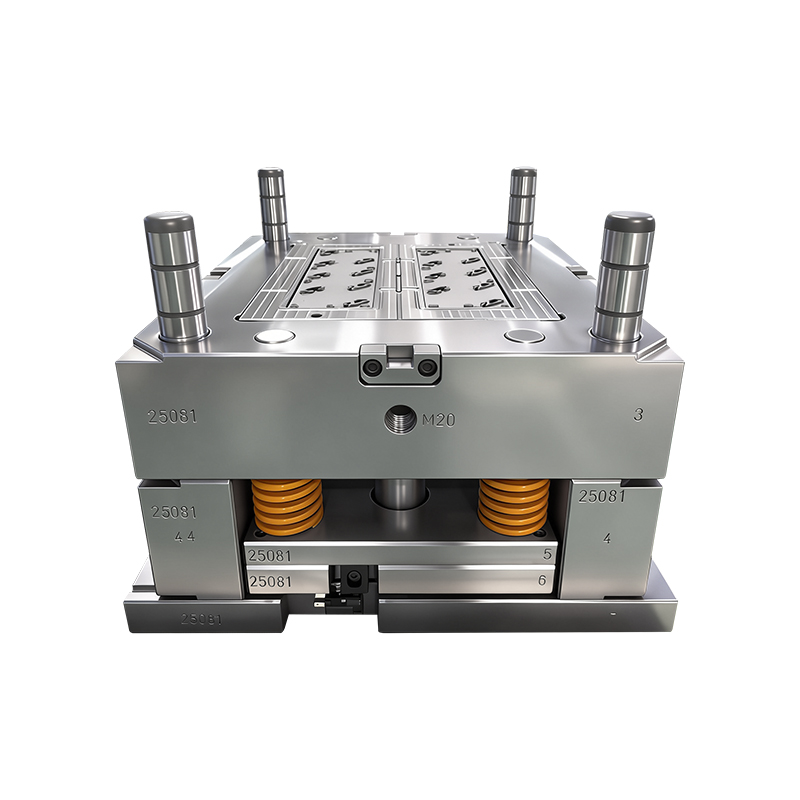

Hierbei handelt es sich um eine hochpräzise, kundenspezifische industrielle Spritzgussform mit 1 x 2 Hohlräumen, die professionell für die Herstellung von 3-Positionen-Gehäuserückseitenabdeckungen für die Oberflächenmontage aus ABS-Kunststoff entwickelt wurde. Hergestellt aus hochwertigem 2083 ESR-Formstahl (HRC 48–50) und mit vollständig strukturierten Hohlraum- und Kernoberflächen bietet diese 2-Platten-Form außergewöhnliche Haltbarkeit, gleichbleibende Oberflächenqualität und stabile Langzeitproduktionsleistung. Ausgestattet mit einem großen U-Boot-Anschnittsystem sorgt es für eine saubere, verdeckte Zuführung ohne sichtbare Anschnittspuren auf fertigen Teilen und ist somit ideal für Anwendungen in elektrischen Anschlusskästen. Die speziell für die Formeigenschaften des ABS-Materials optimierte Form behebt wirksam häufig auftretende Probleme wie Verzug, Schrumpfung und Oberflächenfehler und bietet eine zuverlässige Lösung für die Massenproduktion industrieller elektrischer Gehäusekomponenten.
Kernproduktspezifikationen
| Detaillierte Parameter | des Spezifikationselements |
| Formhohlraum | 1*2 Kavität, 2 Teile pro Zyklus für ausgewogene Produktionseffizienz |
| Anwendbares Material | ABS-Kunststoff (Acrylnitril-Butadien-Styrol). |
| Formstruktur | 2-Platten-Formdesign, einfache und zuverlässige Struktur für gleichbleibende Leistung |
| Gating-System | Großes U-Boot-Tor (Tunneltor), versteckte Zufuhr, keine sichtbaren Tormarkierungen auf Teiloberfläche |
| Schimmelstahl | 2083 ESR-Formstahl (HRC 48–50), hohe Verschleißfestigkeit und Korrosionsbeständigkeit |
| Oberflächenbeschaffung | Strukturierter Hohlraum und Kern sorgen für eine gleichmäßig matte Oberfläche für elektrische Gehäuseteile |
| Schrumpfungsrate | 1,005 (Formschrumpfungsfaktor kalibriert für ABS-Material) |
| Geformte Anwendung | Rückseitige Abdeckung der Aufputzdose mit 3 Positionen / Komponenten der elektrischen Anschlussdose |
| Produktionskompatibilität | Standard-Spritzgussmaschinen, die die automatische/halbautomatische Produktion unterstützen |
Fortschrittliches Formendesign und -herstellung
1. 1*2-Hohlraum-Layout und 2-Platten-Struktur
Das 1*2-Kavitäten-Design bringt Produktionseffizienz mit Formpräzision in Einklang und sorgt für identische Schmelzfluss- und Kühlbedingungen für beide Teile in jedem Zyklus. Die klassische 2-Platten-Formstruktur wird aufgrund ihrer Zuverlässigkeit, Einfachheit und geringen Wartungsanforderungen gewählt und eignet sich daher ideal für die kontinuierliche industrielle Produktion von Standard-Elektrokomponenten.
2. Premium 2083 ESR-Formstahlkonstruktion
Diese aus hochwertigem 2083 ESR-Formstahl gefertigte und auf HRC 48–50 wärmebehandelte Form bietet außergewöhnliche Verschleißfestigkeit, thermische Stabilität und Korrosionsbeständigkeit. Dadurch ist es besonders für ABS-Materialien geeignet und gewährleistet eine lange Lebensdauer und gleichbleibende Maßhaltigkeit auch nach Millionen von Schüssen.
3. Großes U-Boot-Torsystem
Das große U-Boot-Gate-Design ist speziell für die Geometrie der hinteren Abdeckung optimiert und führt das Material durch versteckte Kanäle zu, um keine sichtbaren Spuren auf der Außenfläche zu hinterlassen. Dadurch wird sichergestellt, dass das fertige Teil den sauberen ästhetischen Anforderungen für Elektrogehäuse entspricht und gleichzeitig ein schnelles, ausgewogenes Füllen ermöglicht wird, um interne Spannungen und Verformungen in ABS-Teilen zu minimieren.
4. Strukturierte Hohlraum- und Kernoberflächen
Sowohl die Kavität als auch der Kern sind mit einer Standardtextur versehen, die für ein gleichmäßig mattes Erscheinungsbild sorgt, das kleinere Gussspuren verbirgt und eine langlebige, kratzfeste Oberfläche bietet. Diese Textur verbessert auch die Formtrennung, reduziert Auswurfspuren und verbessert die Gesamtqualität der fertigen Gehäuserückwand.
5. Kalibriertes Schrumpf- und Kühlsystem
Die Form wurde mit einer kalibrierten Schrumpfrate von 1,005 entwickelt, die perfekt auf die Eigenschaften des ABS-Materials abgestimmt ist. Strategisch platzierte Kühlkanäle sorgen für eine gleichmäßige und schnelle Abkühlung des gesamten Teils und verhindern ungleichmäßiges Schrumpfen, Einfallstellen und Verzug, während gleichzeitig enge Maßtoleranzen bei kritischen Montagemerkmalen eingehalten werden.
Material- und Anwendungsvorteile
ABS-Kunststoff wird aufgrund seiner hervorragenden Schlagfestigkeit, Dimensionsstabilität und einfachen Formbarkeit häufig in Elektrogehäusen verwendet. Diese maßgeschneiderte Form wurde speziell entwickelt, um diese Eigenschaften zu nutzen:
Die 2083 ESR-Stahlkonstruktion ist verschleißfest und sorgt für Präzision bei langen Produktionsläufen.
Die strukturierte Oberfläche sorgt für ein professionelles Erscheinungsbild und kaschiert gleichzeitig kleinere Oberflächenfehler.
Das Submarine-Gate-System sorgt für saubere, abdruckfreie Teile, die für sichtbare elektrische Anwendungen geeignet sind.
Diese Form ist ideal für die Herstellung von 3-Positionen-Gehäuserückseitenabdeckungen für die Oberflächenmontage, elektrischen Anschlussgehäusen und anderen industriellen Kunststoffkomponenten, die eine gleichbleibende Qualität und Haltbarkeit erfordern.
Qualitätssicherung und Kundendienst
Alle Formen werden in strikter Übereinstimmung mit internationalen Industriestandards hergestellt und strengen Tests unterzogen, einschließlich der Überprüfung der Stahlhärte, Maßhaltigkeitsprüfungen, Inspektionen der Oberflächentextur und Probeläufen der Formen. Jede Form wird vor der Auslieferung anhand einer Musterproduktion validiert, um eine stabile Formleistung und Teilequalität sicherzustellen. Wir bieten umfassende After-Sales-Unterstützung, einschließlich Anleitung zur Werkzeugwartung, technischer Fehlerbehebung und Änderungsdiensten, um sicherzustellen, dass Ihre Produktion reibungslos läuft.
