Produktübersicht

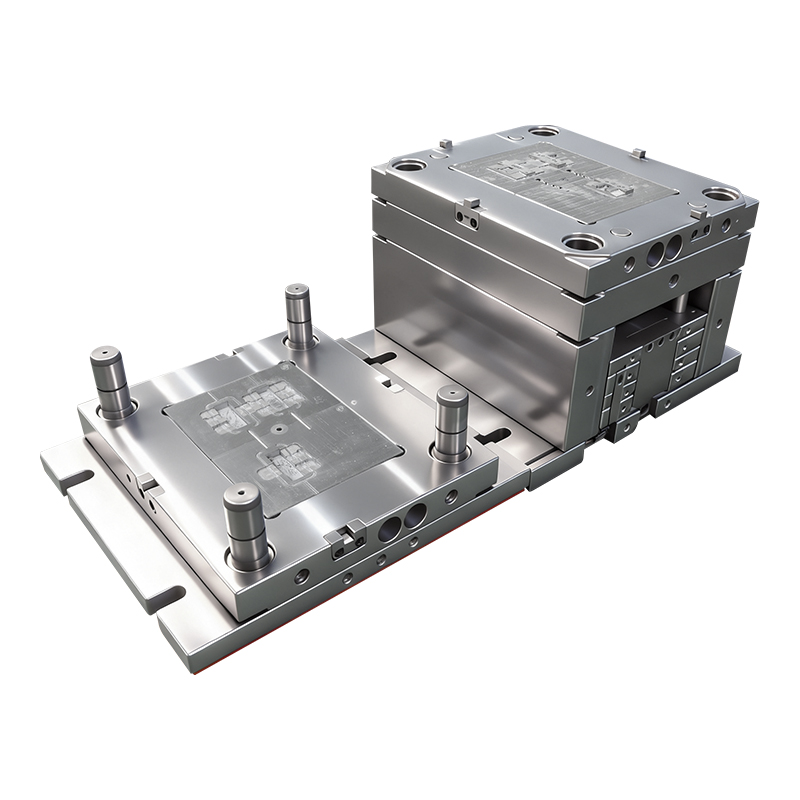

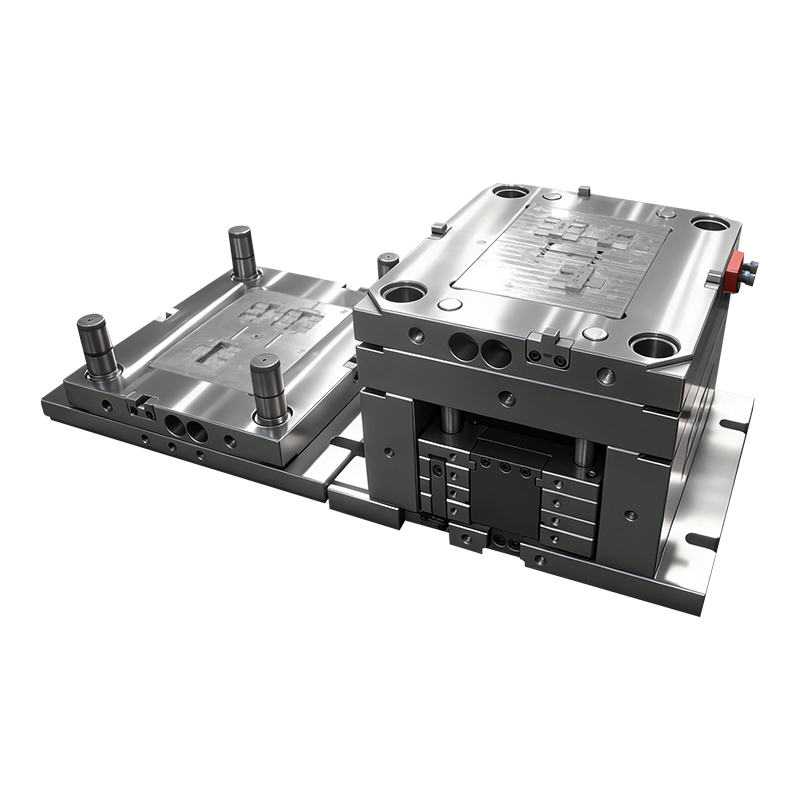

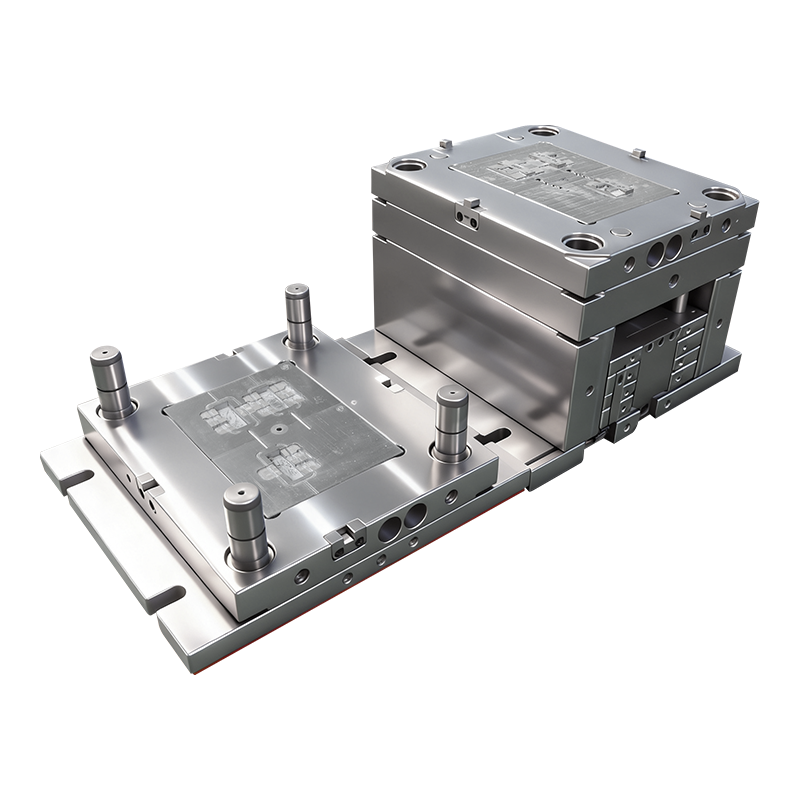

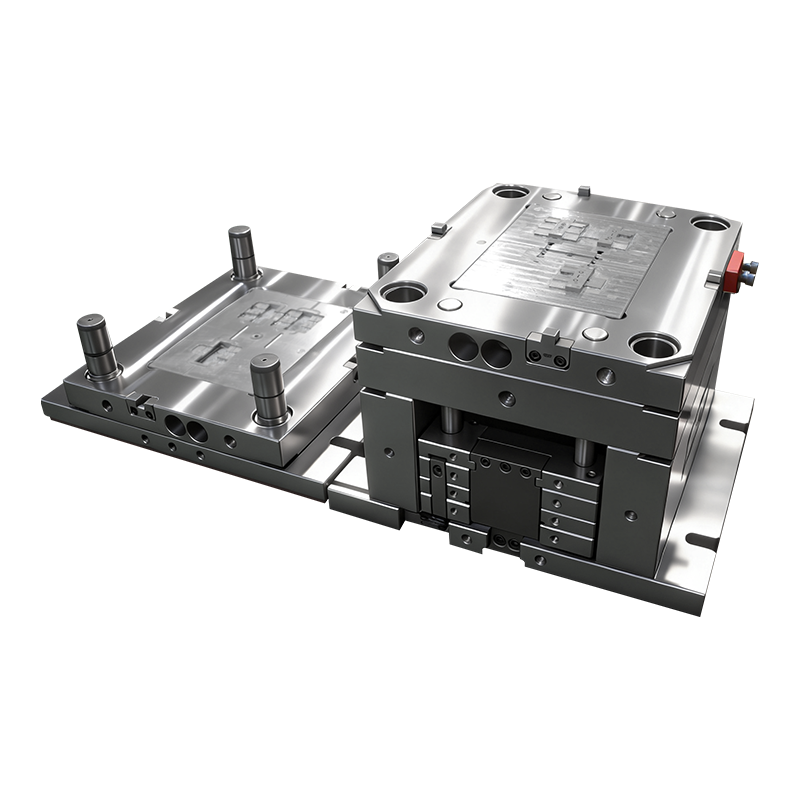

Diese hochpräzise Spritzgussform mit 2+1 Kavitäten wurde speziell für die Massenproduktion von hochglänzenden PC-Kunststoffplatten entwickelt, die üblicherweise als elektrische Schalttafeln, Steckdosenblenden und dekorative Abdeckungen verwendet werden.
Mit einem flexiblen 2+1-Mischkavitäten-Layout produziert die Form mehrere Teilespezifikationen in einem einzigen Zyklus. Es verfügt über einen großen Angusskanal mit Horn-(U-Boot-)Angusssystem, um unsichtbare Angussmarkierungen und eine makellose Oberflächenqualität zu gewährleisten. Der Hohlraum besteht aus hochwertigem 1.2083ESR-Formstahl (HRC 48–52) mit Hochglanz-Spiegelpolitur, während der Kern aus 1.2083-Stahl mit halbpolierter Oberfläche besteht. Dieses Werkzeug ist für PC-Material mit einer Schrumpfungsrate von 0,5 % optimiert und bietet konsistente Maßhaltigkeit, hervorragende Verschleißfestigkeit und langfristig stabile Leistung für die Massenproduktion.
Detaillierte Formspezifikationen
| Spezifikationsdetails | |
| Formhohlraum | 2+1 gemischte Konfiguration (insgesamt 3 Kavitäten) |
| Anwendbares Material | PC (Polycarbonat) |
| Schrumpfungsrate | 0,5 % (1,005) |
| Gating-System | Großer Anguss + Horn (U-Boot) Tor |
| Hohlraumstahl | 1.2083ESR, HRC 48-52, hochglanzpoliert |
| Kernstahl | 1.2083, HRC 48–52, halbpolierte Oberfläche |
| Formenleben | Über 500.000 stabile Schüsse |
| Typische Anwendungen | Elektrische Schalttafeln, Steckdosenblenden, dekorative Geräteabdeckungen |
Wichtige technische Vorteile
1. Flexibles 2+1 gemischtes Hohlraumdesign
Das 2+1-Kavitäten-Layout ermöglicht die Produktion von zwei unterschiedlichen Teilespezifikationen in einer Form, sodass keine separaten Werkzeuge mit einer Kavität erforderlich sind. Dieses Design bringt Produktionseffizienz und Auftragsflexibilität in Einklang und unterstützt sowohl gemischte als auch Batch-Produktionsanforderungen für PC-Kunststoffplatten in verschiedenen Ausführungen.
2. Großer Gussrahmen mit Horn-Gate-System
Die hohe Viskosität des PC-Materials erfordert eine stabile, ausgewogene Füllung. Der große Anguss sorgt für einen ausreichenden Schmelzefluss, während der Horn-(U-Boot-)Anguss beim Auswerfen automatisch bricht und keine sichtbaren Spuren auf der Produktoberfläche hinterlässt. Dadurch entfällt das manuelle Zuschneiden, die Arbeitskosten werden gesenkt und das Hochglanz-Erscheinungsbild der PC-Teile bleibt erhalten.
3. Premium 1.2083ESR Hohlraum für Hochglanz-Finish
Der Hohlraum besteht aus ESR-veredeltem Edelstahl 1.2083, der eine ultrareine Textur, hervorragende Rostschutzeigenschaften und eine hervorragende Polierleistung bietet. Nach der Vakuumwärmebehandlung auf HRC 48–52 behält der Stahl eine konstante Härte und Verschleißfestigkeit. Das Hochglanz-Spiegelpolieren sorgt für kratzer- und orangenhautfreie Oberflächen für transparente und einfarbige PC-Teile, die keine Nachbearbeitung erfordern.
4. Optimierte Schrumpfungskontrolle und Dimensionsstabilität
Die Form ist präzise auf die PC-Schrumpfungsrate von 0,5 % kalibriert und gewährleistet eine genaue Kompensation aller Hohlräume. Die Kombination aus ausgewogenem Angussdesign und wärmebehandeltem Formstahl verhindert Verzug, Schrumpfung und Maßabweichungen und liefert in jedem Zyklus konsistente, austauschbare Teile.
Merkmale der fertigen PC-Kunststoffplatte
Makelloses Hochglanz-Erscheinungsbild: Spiegelglatte Oberfläche ohne Anschnittspuren, Bindenähte oder Kratzer
Langlebige PC-Materialeigenschaften: Hervorragende Schlagfestigkeit, Flammhemmung und Vergilbungsschutz
Präzise Montagepassung: Eine strenge Toleranzkontrolle sorgt für eine perfekte Ausrichtung mit elektrischen Komponenten
Geringer Wartungsaufwand: Der halbpolierte Kern gleicht die Entformungseffizienz und die Langlebigkeit der Form aus
Anwendungsszenarien
Diese Form ist ideal für die Herstellung von PC-Kunststoffplatten, die verwendet werden in:
Wandschalter-/Steckdosenpanels für Haushalt und Gewerbe
Abdeckungen für Smart-Home-Bedienfelder
Dekorative Teile für elektrische Niederspannungsgeräte
Hochglänzende Kunststoffabdeckungen für Verbrauchergeräte
FAQ
F: Warum ist die Kavität auf Hochglanz poliert, während der Kern halbpoliert ist?
A: Die sichtbare Oberfläche der PC-Platte (die durch den Hohlraum gebildet wird) muss aus ästhetischen Gründen hochglanzpoliert sein. Der halbpolierte Kern gleicht Kosten, Entformungsleistung und strukturelle Haltbarkeit aus, ohne das Aussehen des Endprodukts zu beeinträchtigen.
F: Kann diese Form transparente PC-Teile herstellen?
A: Ja. Die hochglänzende 1.2083ESR-Kavität und das optimierte Hornangusssystem eliminieren Schweißnähte und Fließmarken und unterstützen die Produktion sowohl transparenter als auch einfarbiger hochglänzender PC-Platten.
F: Sind kundenspezifische Modifikationen für die Form verfügbar?
A: Ja. Wir unterstützen individuelle Anpassungen der Kavitätsgröße, der Lochpositionen, der Logogravur und der Oberflächenveredelung auf der Grundlage Ihrer Zeichnungen oder Muster.
