Produktübersicht

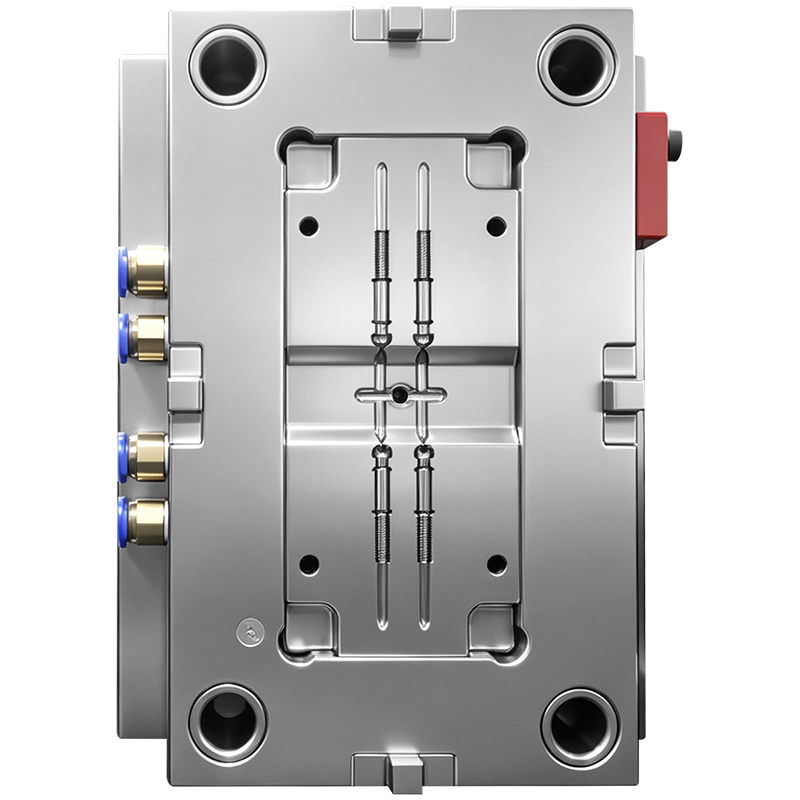

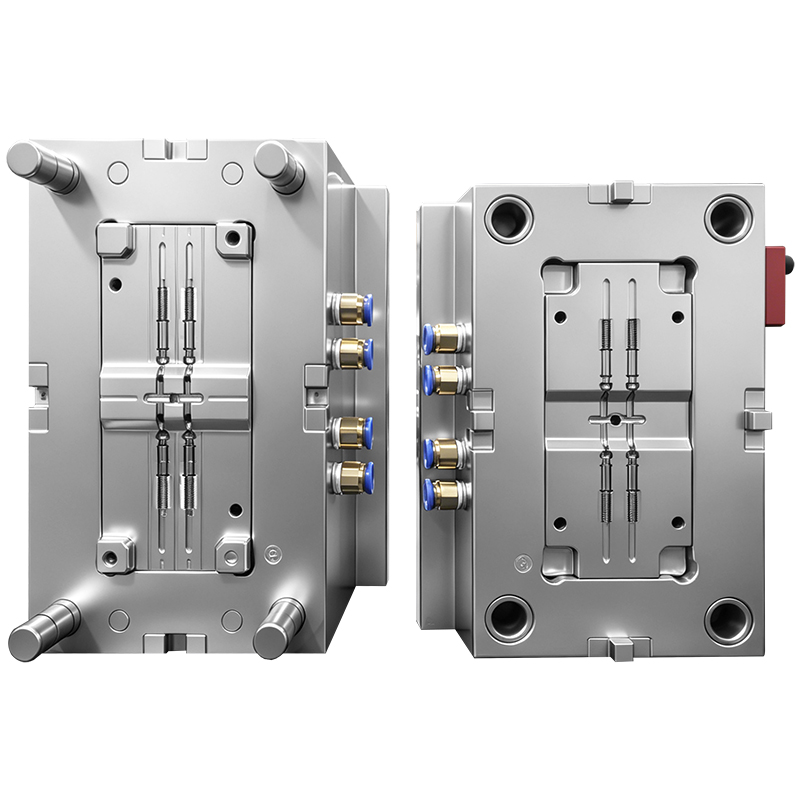

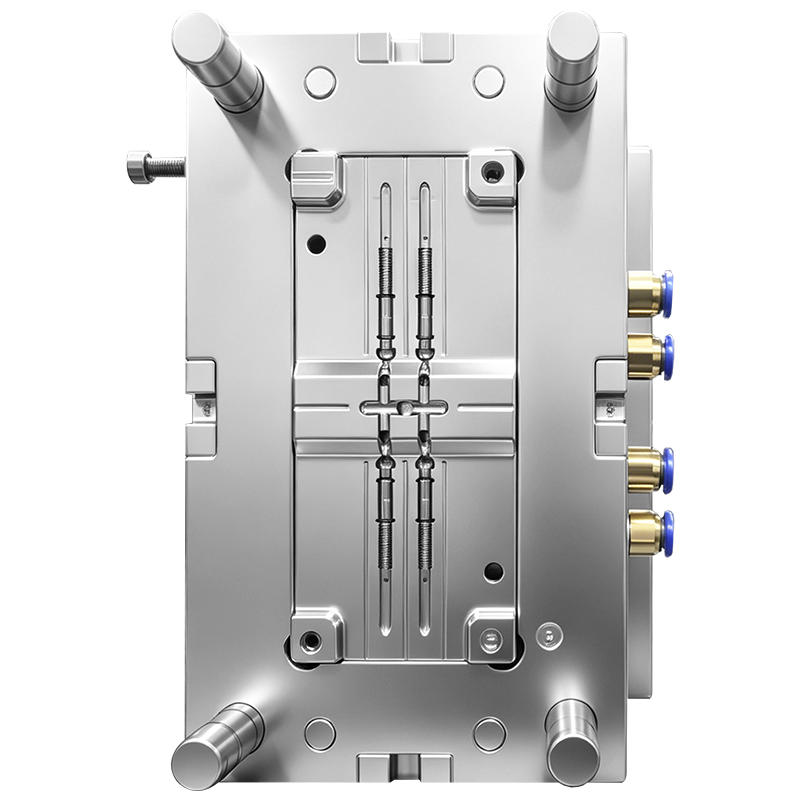

Diese kundenspezifische Kunststoffschaft-Spritzgussform mit 1×8 Kavitäten ist professionell für die Massenproduktion von hochpräzisen POM-Kunststoffschaftteilen konzipiert. Ausgestattet mit einem seitlichen Anschnittsystem und einem großen Angussdesign gewährleistet diese Form eine stabile Kunststofffüllung, eine ausgewogene Flussverteilung und eine hervorragende Dimensionskonsistenz für kleine und schlanke Kunststoffschaftkomponenten. Der Formkern und der Formhohlraum bestehen aus 2344-Formstahl mit einer Härte von HRC 48–52 , was für eine hohe Verschleißfestigkeit und eine lange Formlebensdauer sorgt. Bei der Oberflächenveredelung wird eine SPI-B2-Formtextur angewendet , die für ein gleichmäßiges und glattes Erscheinungsbild des Teils bei der Verwendung in der mechanischen Montage sorgt.
Diese Spritzgussform mit mehreren Kavitäten ist für die Eigenschaften des POM-Materials optimiert und löst häufig häufig auftretende Probleme beim Formen von POM wie Schrumpfung, Fehlschuss und Verzug. Es ist eine ideale Massenproduktionsform für Standard- und kundenspezifische Miniatur-Kunststoffwellen, die in der Automobil-, Haushaltsgeräte-, Elektronik- und Präzisionsmechanikausrüstung verwendet werden.
Wichtige Formspezifikationen
Formhohlraum : 1×8 Hohlraum (8 Teile pro Schuss)
Formmaterial : 2344 Warmarbeitsformstahl
Formhärte : HRC 48–52 nach Wärmebehandlung
Tortyp : Seitentor (Randtor)
Angussdesign : Angusskanal mit großem Durchmesser für schnelle und stabile POM-Zuführung
Oberflächenbeschaffenheit der Form : SPI-B2-Standardformoberfläche
Geformtes Material : POM (Acetal / Polyoxymethylen)
Geformtes Produkt : Kundenspezifische Präzisionswelle, Stift und kleine mechanische Kernteile aus Kunststoff
Formpräzision : Hohe Dimensionsstabilität, geringe Toleranzabweichung
Produktionsmodus : Massenkontinuierliches Spritzgießen
Formdesign und strukturelle Vorteile
1. 1×8 Multi-Cavity-Hochleistungsstruktur
Das 8-Kavitäten-Layout verbessert die Produktionsleistung erheblich und eignet sich hervorragend für großvolumige Bestellungen von Kunststoffwellen. Jede Kavität verfügt über einen unabhängigen, ausgewogenen Strömungsweg, um eine gleichmäßige Füllgeschwindigkeit, ein identisches Gewicht und eine einheitliche Abmessung jedes geformten Schaftteils zu gewährleisten.
2. Seitentordesign für Wellenteile
Die seitliche Zuführung ist die zuverlässigste Lösung für Produkte mit schlanken Wellen. Es vermeidet Schweißlinien in der Mitte des Angusses, reduziert Verformungen und gewährleistet die Geradheit langer, dünner Kunststoffwellen. Die Anschnittposition ist für einfaches Schneiden und automatische Trennung während der Produktion optimiert.
3. Großer Anguss für stabiles POM-Formen
POM-Material zeichnet sich durch schnelle Abkühlung und hohe Schrumpfung aus. Das große Angussdesign sorgt für ausreichende Materialreserven und eine stabile Druckhaltung und verhindert wirksam Schrumpfungsgruben, Hohlräume und unzureichende Füllung auf POM-Wellenoberflächen.
4. Formbasis aus 2344-Stahl mit hoher Härte
Nach einer präzisen Wärmebehandlung erreicht der Formstahl 2344 eine hohe Härte von HRC 48–52 und bietet eine hohe Verschleißfestigkeit, Druckfestigkeit und Verformungsbeständigkeit. Die Form kann langfristige Hochfrequenz-Einspritzzyklen aushalten und über Jahre hinweg eine stabile Präzision aufrechterhalten.
5. Standard-SPI-B2-Formtextur
Die SPI-B2-Oberflächenbehandlung erzeugt ein gleichmäßiges, feines, mattes Finish auf POM-Teilen, verbessert die Verschleißfestigkeit, die Rutschfestigkeit und die Gesamterscheinungsqualität und deckt gleichzeitig kleinere Gussspuren ab.
Anwendungsbereich
Diese kundenspezifische Kunststoffschaft-Spritzgussform wird häufig zur Herstellung von Präzisions-POM-Wellen, Kunststoffstiften, rotierenden Kernen und kleinen mechanischen Zubehörteilen für Haushaltsgeräte, Automobilinnenräume, elektronische Geräte, Bürogeräte und Präzisionsautomatisierungsmaschinen verwendet.
FAQ
F1: Warum einen Seitenanschnitt für die Schaftform aus POM-Kunststoff wählen? A1: Die seitliche Angusszuführung vermeidet Schweißnähte, reduziert Wellenbiegung und -verzug, sorgt für eine hervorragende Geradheit schlanker POM-Wellen und ermöglicht ein sauberes Anschnittbrechen für die Massenproduktion.
F2: Was ist der Vorteil des großen Angussdesigns für das POM-Formen? A2: POM kühlt schnell ab und schrumpft deutlich. Der große Anguss sorgt für eine stabile Druckhaltung und Materialergänzung und verhindert effektiv Lunker, Dellen und unvollständige Füllung an winzigen Schaftteilen.
F3: Wie lang ist die Lebensdauer dieser 2344 HRC48-52-Form? A3: Mit professioneller Wärmebehandlung und einer hohen Härte von HRC 48–52 unterstützt die 2344-Stahlform eine langfristig stabile Massenproduktion und weist eine hohe Verschleißfestigkeit für kontinuierliche POM-Spritzzyklen auf.
F4: Wofür wird die SPI-B2-Textur verwendet? A4: SPI-B2 ist eine standardmäßige feinmatte Formoberfläche. Es sorgt für eine gleichmäßige Oberflächenstruktur, verbessert die Haptik der Teile, erhöht die Verschleißfestigkeit und verbirgt kleinere Formfehler bei mechanischen Kunststoffteilen.
F5: Kann diese Form verschiedene Schaftgrößen anpassen? A5: Ja. Dies ist eine vollständig anpassbare Schaftform aus Kunststoff. Wir können die Hohlraumgröße, die Schaftlänge, die Durchmessertoleranz, die Anschnittposition und die Oberflächenbeschaffenheit entsprechend den Zeichnungen und Mustern des Kunden anpassen.
F6: Ist die Struktur mit 8 Kavitäten für Kleinserienbestellungen geeignet? A6: Das 1×8-Kavitäten-Design ist hauptsächlich für die Massenproduktion optimiert. Für die Prototypenfertigung in Kleinserien können wir die Anzahl der Kavitäten anpassen oder Einzelkavitäten-Testformen herstellen, um Kosten zu sparen.
