Produktübersicht
Diese leistungsstarke 1×4-Spritzgussform mit mehreren Kavitäten wurde speziell für die Herstellung von Präzisions-PC-Kunststoffschnallen und -hülsen entwickelt. Es besteht aus hochwertigem 1.2344HHM-Warmarbeitsstahl und verfügt über ein Dual-Edge-Anschnitt- und Tunnelanschnittsystem sowie vollständig polierte Hohlraum- und Kernoberflächen. Diese für die Massenproduktion optimierte Form liefert starre, maßgenaue und ästhetisch konsistente Kunststoffbefestigungen und -anschlüsse, ideal für anspruchsvolle Anwendungen in der Automobil-, Elektronik- und Konsumgüterbranche.

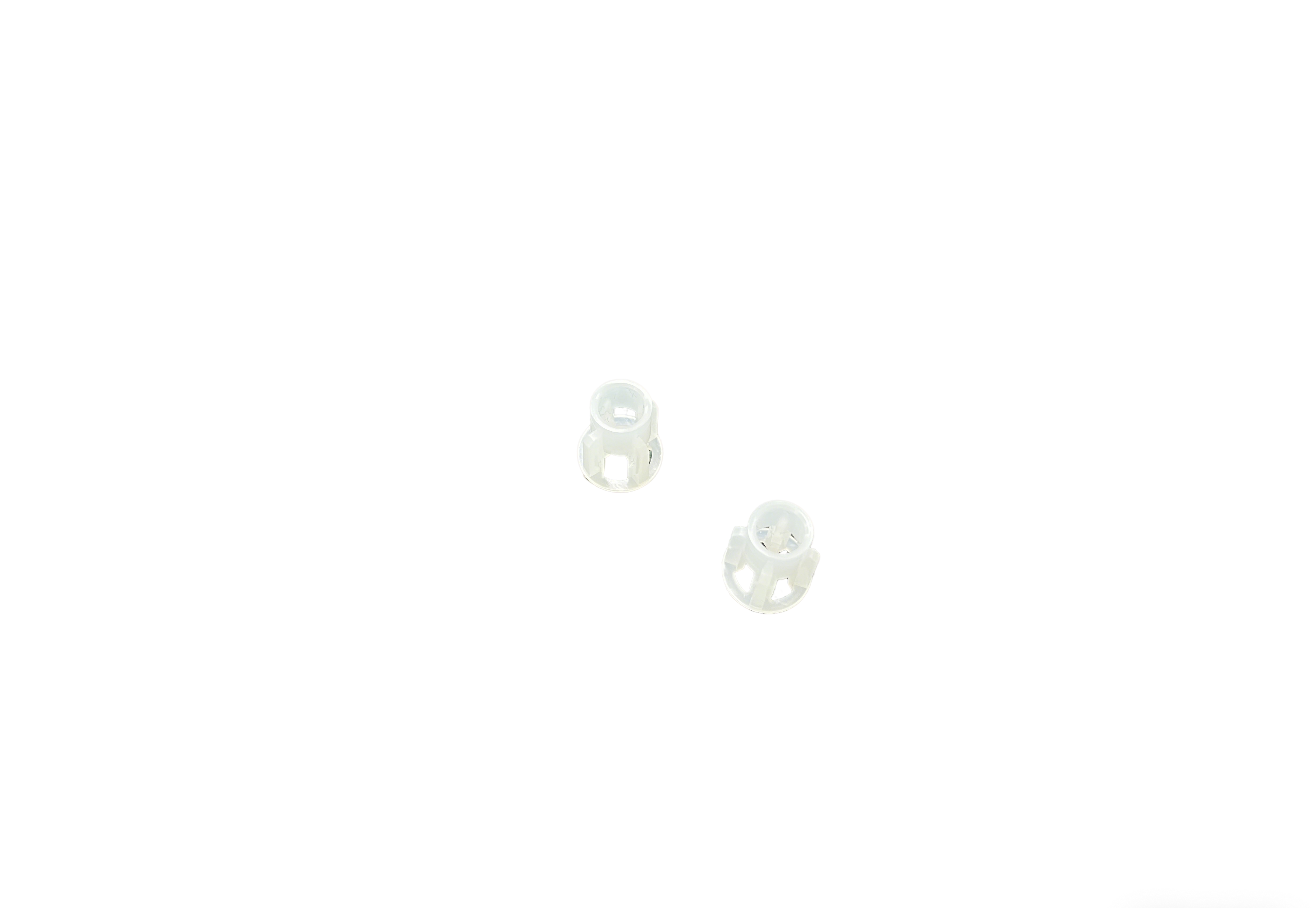

Die im Bild gezeigten halbtransparenten Kunststoffschnallen – mit komplexen inneren Verriegelungsstrukturen – sind typische Beispiele für Teile, die mit dieser Form hergestellt werden, und demonstrieren ihre Fähigkeit, komplizierte Geometrien präzise nachzubilden.
Hauptmerkmale
✅ 1×4 Multi-Cavity-Design
Ein ausgewogenes 1×4-Cavity-Layout sorgt für einen gleichmäßigen Materialfluss, gleichbleibende Qualität und hohe Produktionseffizienz. Diese Konfiguration maximiert den Durchsatz und reduziert die Stückkosten für die Großserienfertigung von Kunststoffschnallen und -hülsen.
✅ Duales Torsystem: Kantentor + Tunneltor
Tunnelanschnitt: Ermöglicht die automatische Öffnung des Anschnitts beim Auswerfen, wodurch manuelles Beschneiden entfällt und keine sichtbaren Spuren auf dem fertigen Teil zurückbleiben – entscheidend für die Beibehaltung des sauberen Erscheinungsbilds von Schnallen und Ärmeln.
Kantenanschnitt: Sorgt für eine stabile, kontrollierte Füllung komplexer Geometrien und gewährleistet einen vollständigen Materialfluss in dünne Wände, interne Schlitze und Verriegelungsstrukturen.
✅ 1.2344HHM Warmarbeits-Werkzeugstahlkonstruktion.
Hochwertiger 1.2344HHM-Stahl bietet außergewöhnliche Haltbarkeit:
Hohe Hitze- und Verschleißfestigkeit, ideal für kontinuierliches PC-Formen.
Hervorragende Zähigkeit und Dimensionsstabilität bei hohen Spritzdrücken.
Lange Lebensdauer der Form (mehr als 500.000 Schüsse) bei gleichbleibender Leistung.
✅ Vollständig polierte Form und Kern
Sowohl Hohlraum als auch Kern sind präzise poliert, um Fließlinien, Einfallstellen und Schönheitsfehler zu beseitigen. Dies sorgt für einen reibungslosen Auswurf, verhindert Schäden an empfindlichen Innenstrukturen und sorgt für gleichmäßige Oberflächen von halbtransparent bis hochglänzend.
✅ Optimiert für PC-Material.
Die Form ist auf Polycarbonat (PC)-Harz zugeschnitten und verfügt über optimierte Kühlkanäle, Entlüftungs- und Strömungswege, um innere Spannungen, Verformungen und Brandflecken zu reduzieren. Es gewährleistet die vollständige Füllung komplizierter Merkmale wie Verriegelungslaschen und quadratischer Löcher.
✅ Präzises, funktionelles Design
Die Form wurde für die Einhaltung enger Toleranzen entwickelt und reproduziert präzise interne Verriegelungszähne, Schlitze und Ausrichtungsmerkmale. Dies garantiert einen sicheren Sitz und eine zuverlässige Montageleistung mit glatten, gratfreien Kanten, die ein Verkanten verhindern.
Technische Spezifikationen
| Artikelspezifikation | |
| Schimmelpilztyp | 1×4 Spritzgussform mit mehreren Kavitäten |
| Anwendung | Kunststoffschnallen und -hülsen / Befestigungselemente und Anschlüsse |
| Material | PC (Polycarbonat) |
| Torsystem | Kantentor + Tunneltor |
| Schimmelstahl | 1.2344HHM Warmarbeitswerkzeugstahl |
| Oberflächenbeschaffung | Polierter Hohlraum und Kern |
| Härte | Vorgehärtet (je nach Anforderung anpassbar) |
| Formenleben | Über 500.000 Schüsse |
| Anpassung | Kundenspezifische Teilegeometrien, -größen und -spezifikationen verfügbar |
Anwendungen
Diese Form produziert PC-Kunststoffschnallen und -hülsen für eine Vielzahl von Branchen:
Befestigungselemente und Steckverbinder für den Kfz-Innenraum
Montageklemmen und Gehäusehülsen für Unterhaltungselektronik
Kunststoffbefestigungen für Haushaltsgeräte
Verriegelungskomponenten für Industrieanlagen
Teile für die Montage von Möbeln und Beschlägen
Die starren, schlagfesten Eigenschaften des PC-Materials in Kombination mit der Präzision dieser Form stellen sicher, dass diese Befestigungselemente in anspruchsvollen Umgebungen zuverlässige Leistung erbringen.
FAQ
F1: Wie wäre es mit Ihrer Qualitätskontrolle?
A: Wir verfügen über ein professionelles QC-Team, das jede Phase der Formenherstellung streng kontrolliert, von der Materialinspektion und der CNC-Bearbeitung bis hin zur Formanpassung und Probeeinspritzung. Wir stellen Ihnen T1-Muster zur Genehmigung zur Verfügung, um sicherzustellen, dass die endgültigen Teile alle Maß- und Aussehensanforderungen erfüllen.
F2: Wie lange ist Ihre Vorlaufzeit?
A: Für diese Art von Kunststoffschnallenform mit mehreren Kavitäten beträgt die Vorlaufzeit etwa 30–45 Werktage nach Erhalt der Anzahlung und der genehmigten Zeichnungen, ausgenommen chinesische offizielle Feiertage.
F3: Welche Informationen benötigen Sie, um ein Formenangebot zu erstellen?
A: Um ein genaues Angebot zu erstellen, benötigen wir: 3D-Teiledateien (STEP/IGS), 2D-Zeichnungen mit Toleranzen, Materialtyp (PC), geschätztem Jahresvolumen und Spezifikationen der Spritzgießmaschine (Tonnage, Holmabstand).
F4: Warum sollte man für diesen Teil sowohl Kantentor als auch Tunneltor wählen?
A: Der Tunnelanguss ermöglicht ein automatisches Angussbrechen ohne sichtbare Markierungen auf dem fertigen Teil, während der Randanguss für eine stabile Befüllung komplexer Innenstrukturen sorgt. Dieses duale System sorgt für ein ausgewogenes Verhältnis zwischen sauberem Erscheinungsbild und vollständiger Teilefüllung.
F5: Wie hoch ist die typische Lebensdauer dieser Form aus 1.2344HHM-Stahl?
A: Bei ordnungsgemäßer Wartung kann die Lebensdauer der Form mehr als 500.000 Schüsse betragen. Die hohe Verschleißfestigkeit des 1.2344HHM-Stahls gewährleistet eine gleichbleibende Qualität auch bei langen Produktionsläufen.
F6: Können Sie die Form an verschiedene PC-Qualitäten oder andere Materialien anpassen?
A: Ja. Wir können das Formendesign für verschiedene PC-Typen optimieren (z. B. schlagzäh, flammhemmend) oder auf andere Materialien wie ABS, PA oder POM mit Anpassungen an Anguss-, Kühl- und Entlüftungssystemen umsteigen.
F7: Was ist Ihr Prozess für die Prüfung und Probenahme von Schimmelpilzen?
A: Nach Fertigstellung der Form führen wir T1-Versuche durch, um erste Muster herzustellen. Anschließend überprüfen wir die Muster mit Ihnen, nehmen bei Bedarf Anpassungen vor und stellen vor der Massenproduktion endgültige, genehmigte Muster bereit.
