Produktübersicht

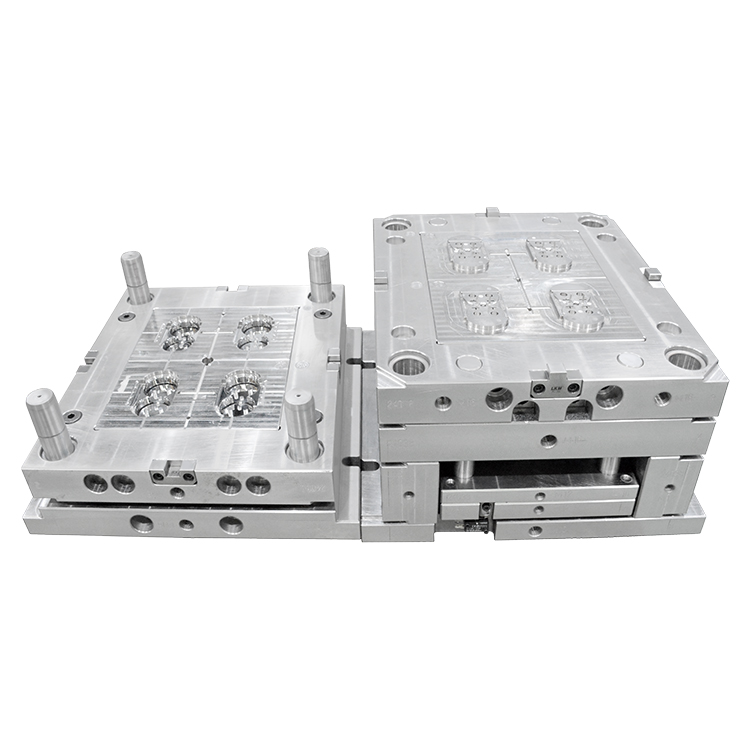

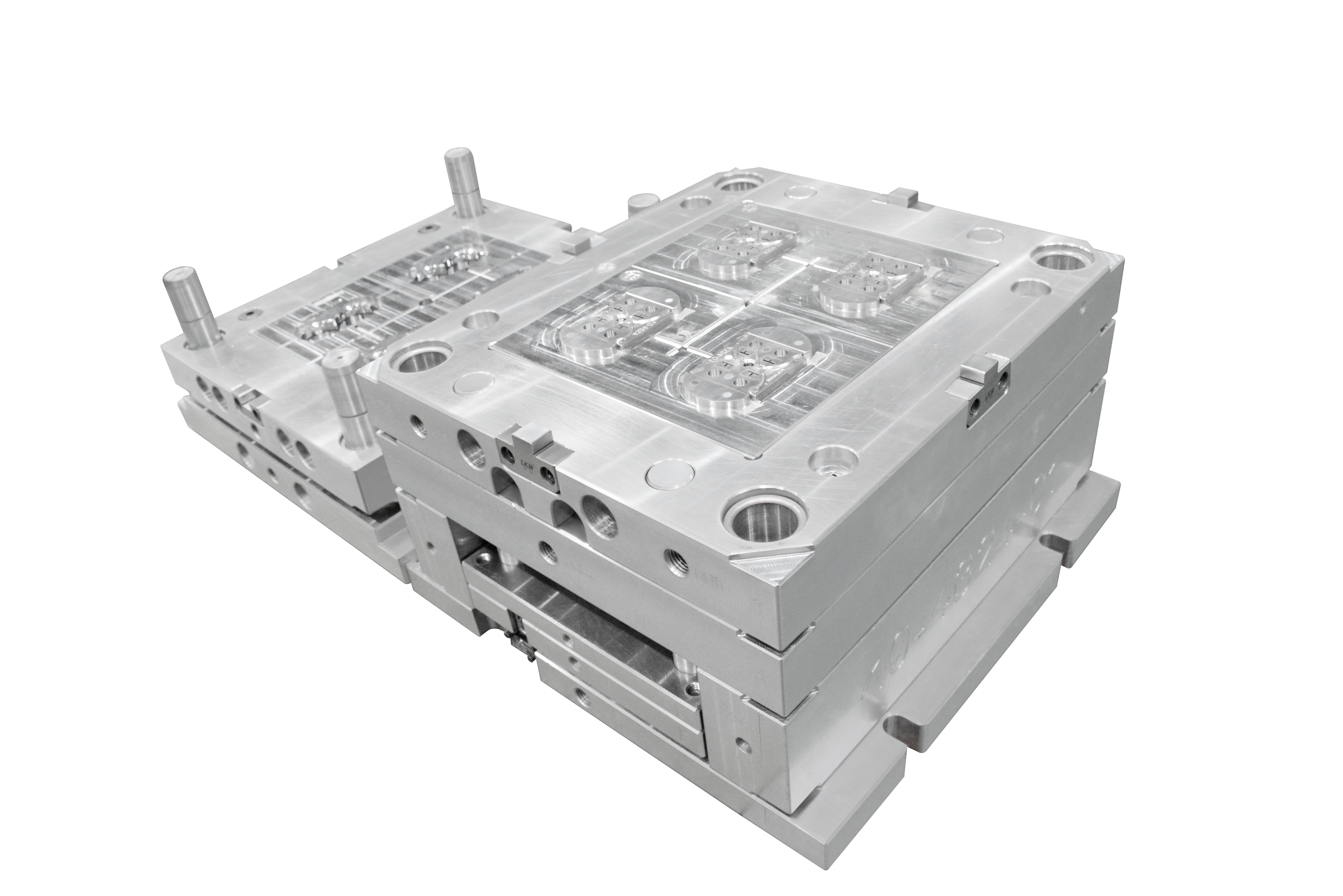

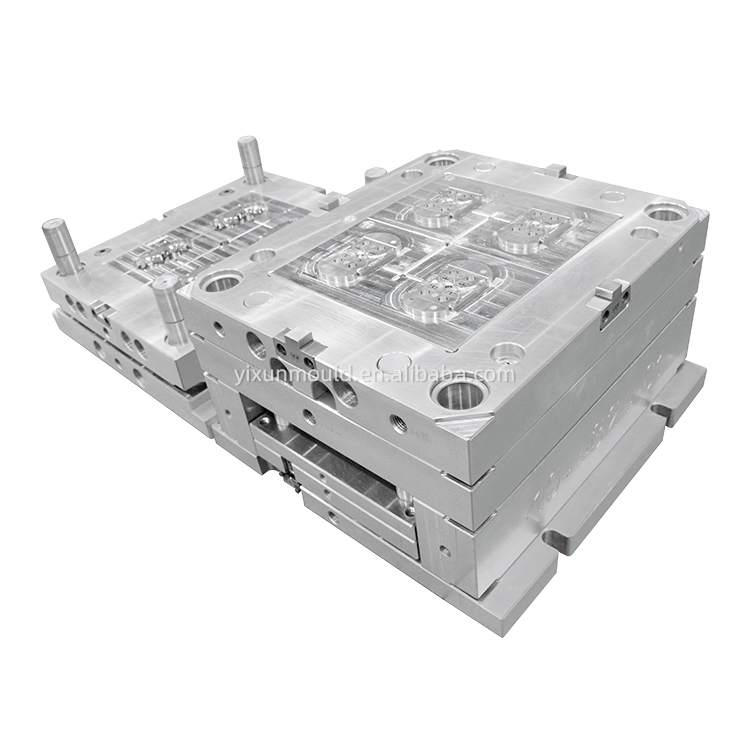

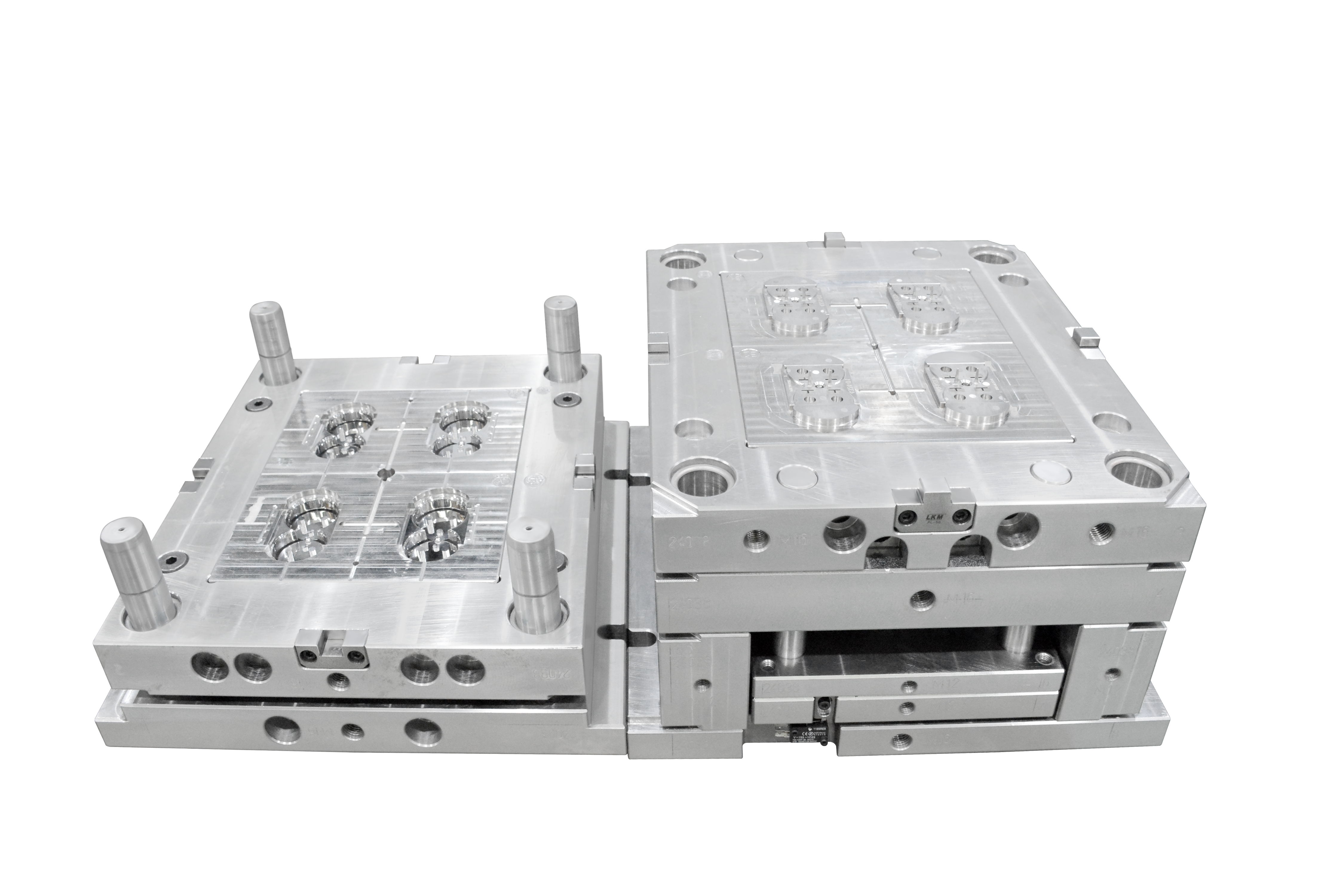

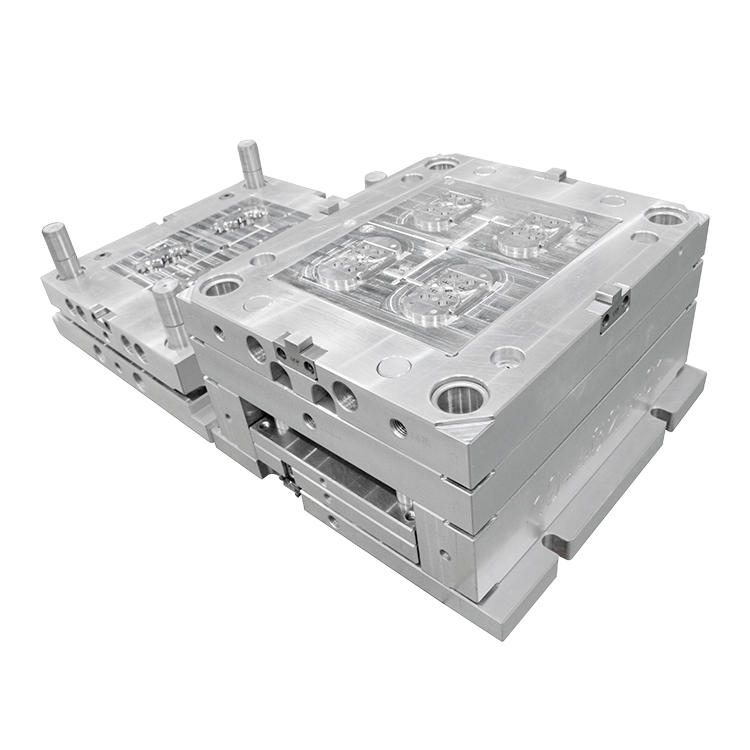

Hierbei handelt es sich um eine hocheffiziente 1*4-Kavitäten-Spritzgussform, die speziell für die Massenproduktion von PC-Gehäusen für elektronische Bedienfelder entwickelt wurde. Ausgestattet mit einem Sub-Gate-System (U-Boot-Gate) sorgt es für saubere, unsichtbare Angussmarkierungen auf fertigen Teilen. Dieses Werkzeug besteht aus hochwertigem 1.2083ESR-Formstahl mit einer wärmebehandelten Härte von HRC 48–52 und bietet hervorragende Verschleißfestigkeit, Rostschutzleistung und langfristige Dimensionsstabilität. Die für PC-Material optimierte Form vereint die Effizienz der Großserienproduktion mit der Präzision und Oberflächenqualität, die für Gehäuse elektronischer Bedienfelder erforderlich sind.
Detaillierte Spezifikationen
| Artikelspezifikation | |
|---|
| Formhohlraum | 1*4 Multi-Cavity (4 Teile pro Zyklus) |
| Formmaterial | PC (Polycarbonat) |
| Gating-System | Sub Gate (verborgenes U-Boot-Tor) |
| Formstahl | 1.2083ESR Hochreiner Edelstahl |
| Stahlhärte | HRC 48–52 (Vakuumwärmebehandelt) |
| Oberflächenbehandlung | Hochglanzpolierter Hohlraum, halbpolierter Kern |
| Geformtes Produkt | Elektronisches Bedienfeldgehäuse |
| Standardlebensdauer der Form | Über 500.000 stabile Injektionsschüsse |
| Hauptmerkmale | Unsichtbare Angussmarkierungen, ausgewogene Füllung, geringe Fehlerquote |
Kernvorteile
1. 1×4 Multi-Cavity-Hocheffizienz
Das ausgewogene 1*4-Kavitätslayout vervierfacht die Produktionsleistung pro Zyklus und senkt so die Herstellungskosten pro Einheit erheblich. Alle vier Hohlräume weisen die gleiche Angussverteilung, den gleichen Einspritzdruck und die gleichen Kühlraten auf und stellen so sicher, dass jedes Bedienfeldgehäuse eine einheitliche Größe, Wandstärke und Erscheinungsbildqualität aufweist. Dieses Design ist ideal für Großaufträge standardisierter elektronischer Komponenten.
2. Sub-Gate-System für makelloses Erscheinungsbild
Unsichtbares Gating: Das U-Boot-Gate bricht beim Auswerfen automatisch und hinterlässt keine sichtbaren Spuren auf der Gehäuseoberfläche, sodass kein manuelles Zuschneiden erforderlich ist.
Ausgewogener Fluss: Der optimierte Angussweg sorgt für eine gleichmäßige Schmelzeverteilung über alle vier Hohlräume und verhindert so Fließmarken, Bindenähte und kurze Schüsse in komplexen Gehäusegeometrien.
3. Hochwertiger Formstahl 1.2083ESR
Diese aus ESR-veredeltem Edelstahl 1.2083 gefertigte Form bietet eine ultrareine Innentextur, hervorragende Korrosionsschutzeigenschaften und eine hervorragende Polierleistung. Nach der Vakuumwärmebehandlung auf HRC 48–52 bietet es eine außergewöhnliche Verschleißfestigkeit und Verformungsbeständigkeit und behält über Hunderttausende Produktionszyklen hinweg eine stabile Präzision und Oberflächenqualität bei.
4. Optimierte Oberflächenbehandlung für PC-Teile
Der Hohlraum wird fein poliert, um eine glatte Oberfläche zu erzielen, während der Kern einer halbpolierten Behandlung unterzogen wird. Diese Kombination verhindert das Anhaften von Vakuum beim Entformen, reduziert Auswurfspuren und stellt sicher, dass sowohl das äußere Erscheinungsbild als auch die internen Montagemerkmale des Bedienfeldgehäuses strengen Qualitätsstandards entsprechen.
Fertige Funktionen des elektronischen Bedienfelds
Saubere, markierungsfreie Oberfläche: Keine sichtbaren Anschnittspuren, wodurch die ästhetische Integrität des Gehäuses erhalten bleibt
Langlebige PC-Leistung: Hervorragende Schlagfestigkeit, Flammwidrigkeit und Anti-Aging-Eigenschaften
Präzisionspassung: Eine strenge Maßkontrolle gewährleistet eine dichte Montage mit internen elektronischen Komponenten
Strukturelle Stabilität: Gleichmäßige Wandstärke verhindert Verzug und Verformung im Gebrauch
Hohe Produktionsausbeute: Ausgewogene Befüllung und zuverlässiges Auswerfen minimieren Fehler
Anwendungsszenarien
Schalttafelgehäuse für industrielle elektronische Geräte
Schutzhüllen für Smart-Geräte und IoT-Module
Gehäuse für Steuerplatinen von Haushaltsgeräten
Abdeckungen für Niederspannungs-Verteilertafeln
FAQ
F1: Welche Vorteile bietet die Verwendung eines Sub-Gates für Schalttafelgehäuse?
A: Sub-Gates trennen sich beim Entformen automatisch vom Produkt und hinterlassen keine sichtbaren Spuren auf der Oberfläche. Dadurch entfällt das manuelle Zuschneiden, die Produktionseffizienz wird verbessert und das saubere Erscheinungsbild des Gehäuses bleibt erhalten.
F2: Warum ist 1.2083ESR-Stahl ideal für diese Form?
A: 1.2083ESR ist ESR-veredelter, hochreiner Edelstahl mit hervorragender Rostschutzleistung und Polierfähigkeit. Es behält während der Langzeitproduktion eine gleichbleibende Härte und Präzision bei und eignet sich daher perfekt für hochwertige PC-Elektronikteile.
F3: Kann diese Form transparente oder farbige PC-Gehäuse herstellen?
A: Ja. Der polierte Hohlraum und das optimierte Unteranschnittsystem eliminieren Schweißnähte und Fließspuren und unterstützen die Produktion von transparenten, durchscheinenden und einfarbigen PC-Bedienfeldgehäusen.
F4: Sind kundenspezifische Modifikationen für das Gehäusedesign möglich?
A: Absolut. Wir unterstützen die vollständige Anpassung von Gehäuseform, -größe, Lochpositionen, Montagemerkmalen und Oberflächentexturen basierend auf Ihren Zeichnungen oder Mustern.
