1*4 Hohlraum PC+10GF Material 1.2344 HRC50-52 Formstahl VDI 24# Textur Industrielle Kunststoffkomponente

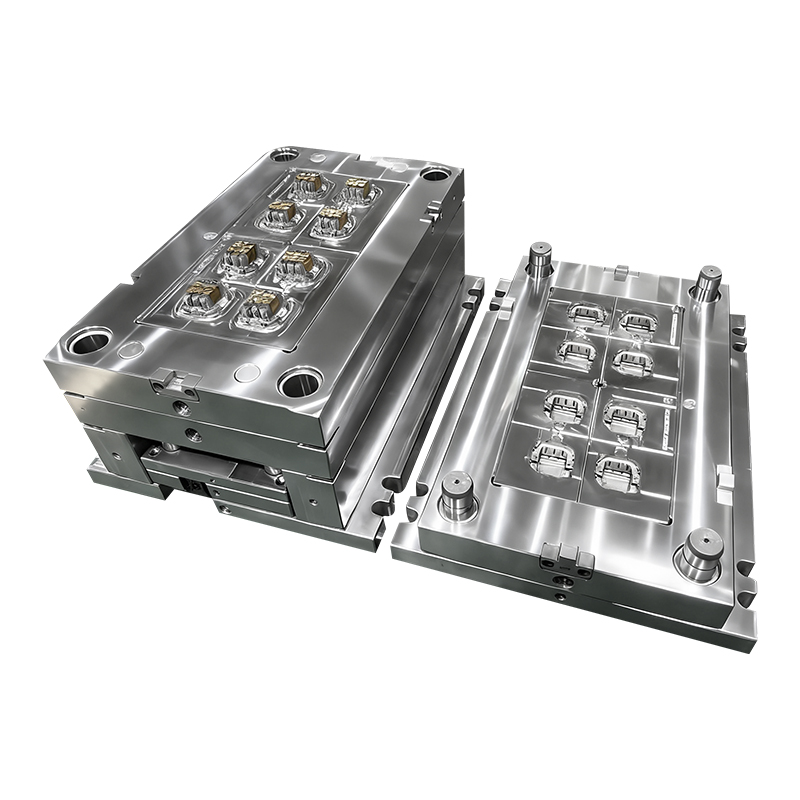

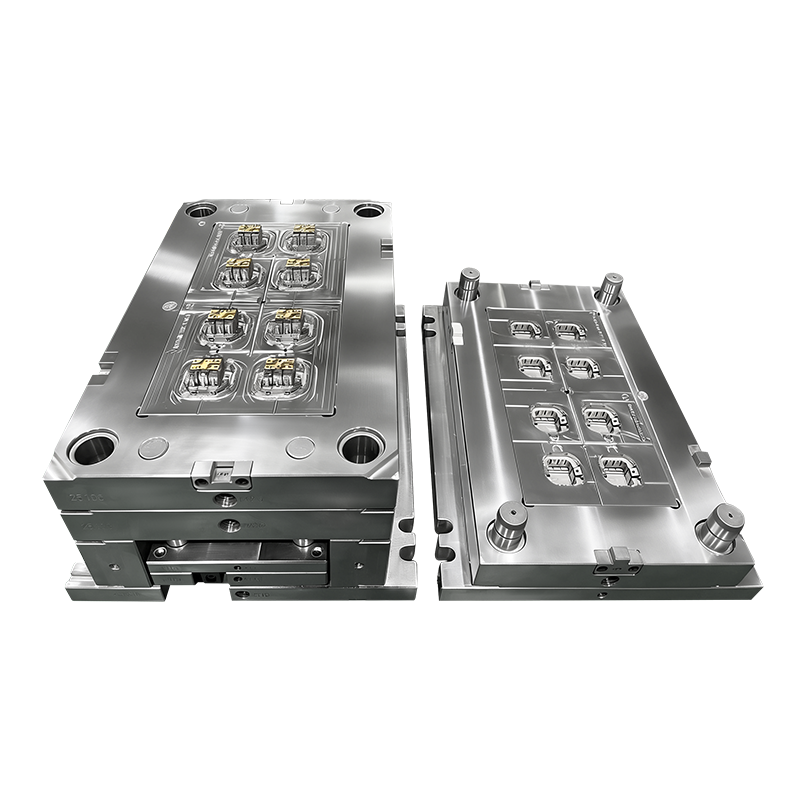

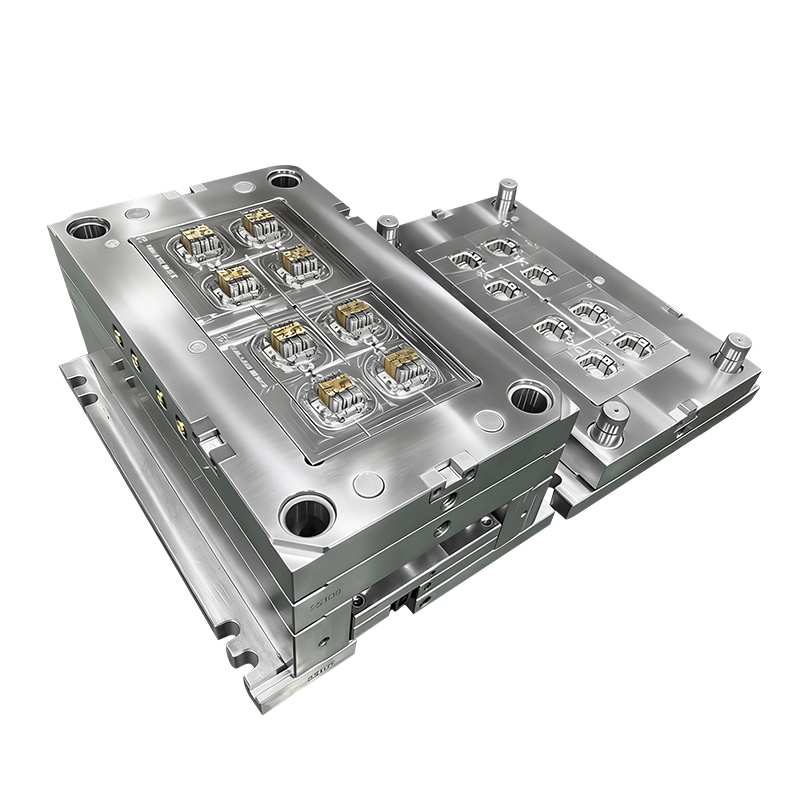

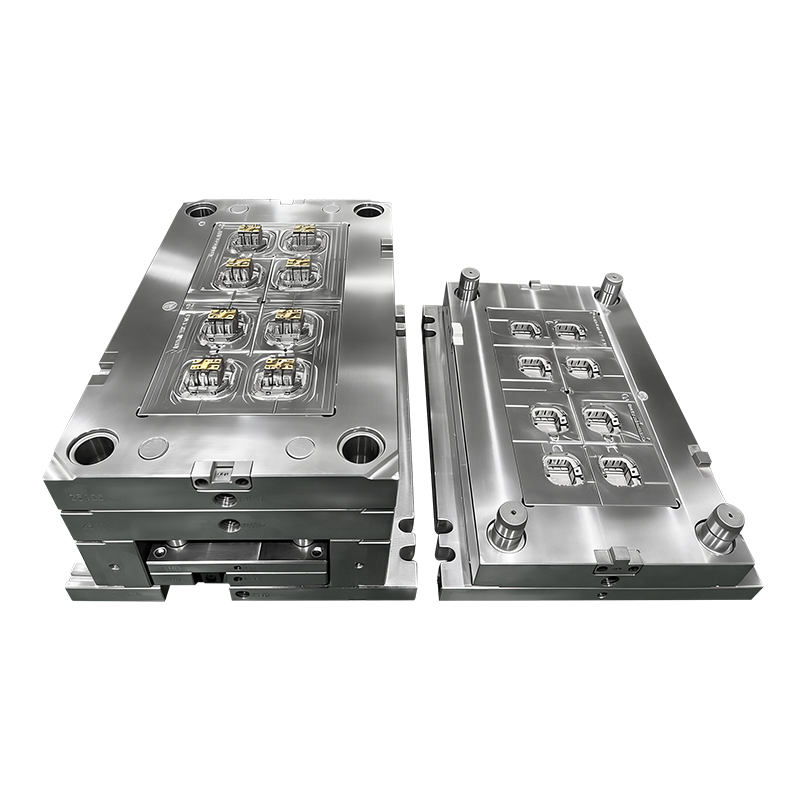

Diese leistungsstarke 1*4-Kavitäten-Spritzgussform wurde speziell für die Massenproduktion von PC+10GF-verstärkten Industriekunststoffkomponenten entwickelt. Die aus hochwertigem 1.2344-Heißarbeitsformstahl gefertigte, auf HRC50–52 wärmebehandelte Form mit standardmäßiger VDI 24#-Matttexturierung bietet außergewöhnliche Dimensionsstabilität, Verschleißfestigkeit und gleichbleibende Oberflächenqualität für anspruchsvolle Industrieanwendungen.

Menge:
Verfügbarkeitsstatus:





erkundigen In den Einkaufswagen

Modell:
25106
Produktmarke:
YIXUN mold
Produktcode:
8480419090

Produktbeschreibung

Produktübersicht

Diese 1*4-Kavitäten-Form wurde für die besonderen Herausforderungen des glasfaserverstärkten PC-Formteils entwickelt und vereint hohe Produktivität mit Präzision. Die hohe Härte des 1.2344-Formstahls widersteht dem Abrieb durch den 10 %igen Glasfaseranteil, während die VDI 24#-Textur für ein gleichmäßig mattes Erscheinungsbild aller Teile sorgt. Die Form ist für die Steifigkeit und Fließeigenschaften des PC+10GF-Materials optimiert und produziert robuste Industriekomponenten mit engen Toleranzen und langfristiger Leistung.1*4 ausgewogenes Hohlraumlayout für hocheffiziente Massenproduktion. Hochwertiger Formstahl 1.2344 mit einer Härte von HRC50–52 für hervorragende Verschleißfestigkeit

Matte Textur nach VDI 24#-Standard für ein einheitliches Erscheinungsbild in Industriequalität
Optimiert für PC+10GF-verstärktes Materialformen
Entwickelt für industrielle Komponentenanwendungen, die Haltbarkeit und Präzision erfordern

Produktspezifikationen

Allgemeine Produktspezifikationen
Produktname	1*4-Kavitäten-PC+10GF-Form für industrielle Kunststoffkomponenten

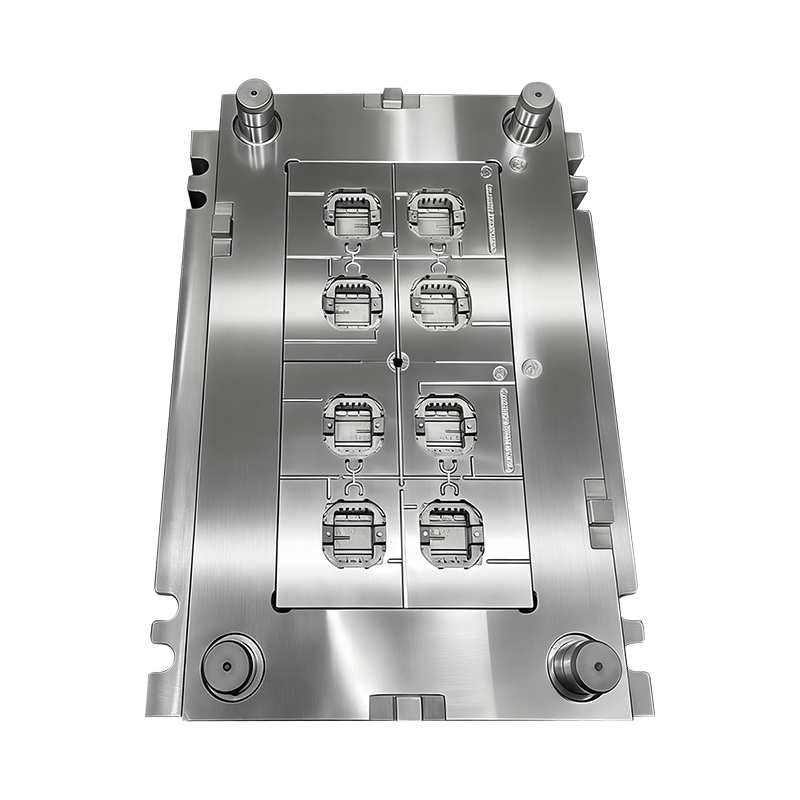

Formhohlraum	1*4 Kavität (ausgewogenes 4-Kavitäten-Layout)
Formstahlmaterial	1.2344 Warmarbeitsformstahl (DIN-Norm)
Formhärte	HRC50-52 (vakuumwärmebehandelt)
Oberflächenbeschaffung	VDI 24# Standard-Matttextur
Formmaterial	PC+10GF (Polycarbonat mit 10 % Glasfaserverstärkung)
Maßtoleranz	±0,03 mm
Läufersystem	Kaltkanal (Heißkanal optional)
Kühlsystem	Optimiertes Wasserkanallayout für ausgewogene Kühlung
Schimmellebensdauer	800.000 – 1.200.000 Schüsse
Schrumpfungsausgleich	0,3 %–0,5 % (optimiert für glasfaserverstärktes PC)
Anwendung	Industriesteckverbinder, Elektrogehäuse, Strukturbauteile, Maschinenteile

Industriali-Form für Kunststoffkomponenten

Hauptmerkmale und Highlights

1. 1*4 ausgewogenes Hohlraumdesign

Das 1*4-Kavitäten-Layout ermöglicht das synchrone Formen von vier identischen Bauteilen pro Zyklus, was die Produktionseffizienz erheblich steigert. Die Form verfügt über ein vollständig ausbalanciertes Angusssystem, das einen gleichmäßigen Schmelzefluss und eine gleichmäßige Druckverteilung in jeder Kavität gewährleistet und so Größen- oder Oberflächenqualitätsunterschiede zwischen den Teilen verhindert. Dieses Design reduziert die Produktionskosten pro Einheit und hält gleichzeitig strenge Qualitätsstandards für Industriekomponenten ein.

2. Formstahl 1.2344 mit hoher Härte (HRC50-52)

Glasgefüllte PC-Materialien sind stark abrasiv, sodass der Formenverschleiß ein kritisches Problem darstellt. Der auf HRC50–52 wärmebehandelte 1.2344-Warmarbeitsstahl der Form bietet außergewöhnliche Verschleißfestigkeit und thermische Stabilität:

Hervorragende Abriebfestigkeit: Widersteht der abrasiven Wirkung von 10 % Glasfaser beim Langzeitformen
Hohe thermische Stabilität: Beständig gegen Verformung unter Hochtemperatur-PC+10GF-Formbedingungen
Lange Lebensdauer der Form: Behält die Präzision und Texturqualität der Kavität über mehr als 800.000 Schüsse hinweg bei und reduziert so die Wartungs- und Austauschkosten

3. Standard VDI 24# Mattstruktur-Finish

Der Formhohlraum ist mit der VDI 24#-Standardtextur versehen, einer weit verbreiteten industriellen Oberflächenspezifikation:

Einheitliches mattes Erscheinungsbild: Erzeugt eine gleichmäßige, nicht reflektierende Oberfläche auf allen geformten Komponenten
Versteckt kleinere Gussfehler: Überdeckt effektiv Fließlinien und Schweißstellen, die bei glasfaserverstärkten Materialien häufig vorkommen
Funktionelle Vorteile: Reduziert die Blendung der Oberfläche und verbessert die Griffigkeit bei industriellen Anwendungen
Chargenkonsistenz: Gewährleistet eine identische Texturtiefe und ein identisches Finish in allen vier Hohlräumen, auch nach längerem Gebrauch

4. Optimierung der PC+10GF-Materialformung

Die Form wurde speziell für die einzigartigen Eigenschaften des PC+10GF-verstärkten Materials entwickelt:

Fließwegdesign: Optimierte Angusskanäle und Anschnitte, um die reduzierte Fließfähigkeit von glasfaserverstärktem PC zu bewältigen und eine vollständige Hohlraumfüllung sicherzustellen
Schrumpfungskontrolle: Präzise kompensierte Schrumpfungsraten (0,3 % bis 0,5 %) zur Eliminierung von Verzug und Maßabweichungen
Kühlsystem: Ausgewogene Wasserkanäle reduzieren innere Spannungen und verhindern so die bei verstärkten Materialien übliche Verformung nach dem Formen
Oberflächenqualität: Die VDI 24#-Textur verhindert das Ausblühen von Oberflächenfasern und sorgt so für ein sauberes, gleichmäßiges Finish

Formstahlleistung: 1.2344 HRC50-52

1.2344 (auch bekannt als H13) ist ein hochwertiger Warmarbeitsstahl, der für seine Kombination aus Zähigkeit, Verschleißfestigkeit und thermischer Stabilität bekannt ist. Mit einer Wärmebehandlung von HRC50–52 ist es die ideale Wahl für Formen aus glasfaserverstärktem Material:

Hohe Verschleißfestigkeit: Widersteht dem Abrieb durch Glasfasern und behält die Hohlraumpräzision länger bei als bei Standardstählen
Hervorragende Zähigkeit: Verhindert Rissbildung bei zyklischem Erhitzen/Abkühlen und hohen Einspritzdrücken
Beständigkeit gegen thermische Ermüdung: Hält wiederholten Temperaturschwankungen stand, ohne dass sich die Oberfläche verschlechtert
Gute Polierbarkeit: Erzielt konsistente VDI-Texturoberflächen und behält diese über umfangreiche Produktionsläufe bei

Industrielle Komponentenanwendungen

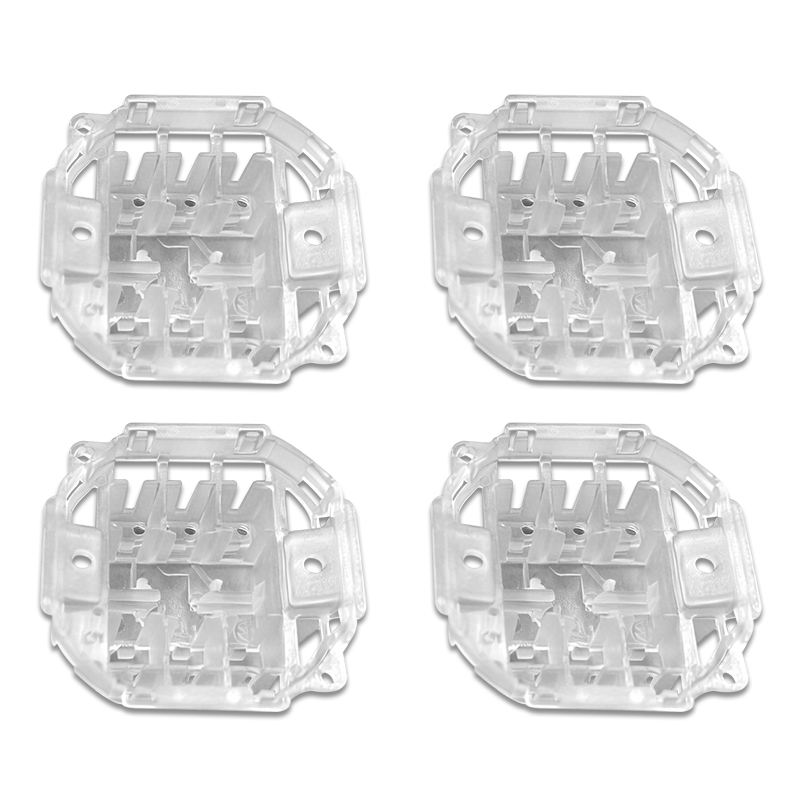

Diese Form eignet sich zur Herstellung verschiedenster robuster Industrie-Kunststoffteile:

Gehäuse und Isolatoren für elektrische Steckverbinder
Komponenten für industrielle Schalttafeln
Strukturteile und Halterungen für Maschinen
Komponenten für den Motorraum und die Innenausstattung von Kraftfahrzeugen
Gehäuse für Outdoor-Geräte, die UV- und Schlagfestigkeit erfordern

Anpassungsmöglichkeiten

Wir bieten eine umfassende Anpassung an Ihre spezifischen Projektanforderungen:

Anpassung der Kavitätenanzahl: Ändern Sie die Kavitätenanordnungen auf 1 2 oder 1 8 für unterschiedliche Produktionsvolumina
Anpassung der Oberflächentextur: Anpassung an andere VDI-Qualitäten oder SPI-Oberflächen für spezifische Anforderungen an das Erscheinungsbild
Upgrade des Angusssystems: Umstellung auf Heißkanalsysteme für weniger Materialabfall und schnellere Zykluszeiten
Upgrades der Stahlqualität: Wählen Sie leistungsstärkere Stähle (z. B. 1.2367) für eine längere Lebensdauer der Form bei Anwendungen mit hohem Abrieb
Integration besonderer Funktionen: Fügen Sie Hebe-, Schiebe- oder Hinterschnittmechanismen für komplexe Komponentengeometrien hinzu

Qualitätskontrolle und Inspektion

Jede Form wird strengen Qualitätsprüfungen unterzogen, um Leistung und Zuverlässigkeit sicherzustellen:

Überprüfung der KMG-Abmessungen: Bestätigt, dass die Hohlraumabmessungen innerhalb einer Toleranz von ±0,03 mm liegen
Härteprüfung: Überprüft die gleichmäßige Härte von HRC50–52 auf allen Formoberflächen
Prüfung der Texturgleichmäßigkeit: Gewährleistet eine konsistente VDI 24#-Texturoberfläche in allen vier Kavitäten
Probeformen mit PC+10GF-Harz: Validiert Schmelzfluss, Füllung und Oberflächenqualität unter Produktionsbedingungen
Verschleißfestigkeitssimulation: Testet die Formleistung bei längeren Formzyklen, um eine langfristige Haltbarkeit sicherzustellen

Warum sollten Sie sich für uns entscheiden?

Fachwissen über glasfaserverstärkte Materialien: Umfangreiche Erfahrung mit PC+GF und anderen verstärkten technischen Kunststoffen
Hochpräzise 1.2344-Werkzeuge: Zuverlässige Leistung und lange Lebensdauer für Anwendungen mit abrasiven Materialien
Ausgewogenes Design mit mehreren Kavitäten: Optimiert für Effizienz und gleichbleibende Qualität in der Massenproduktion
Vollständiger technischer Support: Anleitung zur Prozessoptimierung zur Bewältigung der PC+10GF-Spritzgussherausforderungen
Maßgeschneiderte Industrielösungen: Engineering-Unterstützung für komplexe Bauteilgeometrien und Funktionsanforderungen

FAQ

F: Warum 1.2344-Stahl für PC+10GF-Formen verwenden?

A: 1.2344-Stahl mit einer Härte von HRC50-52 bietet eine außergewöhnliche Verschleißfestigkeit, um den abrasiven Glasfasern im PC+10GF-Material standzuhalten, wodurch die Lebensdauer der Form verlängert und die Präzision der Kavität länger aufrechterhalten wird als bei Standardstählen.

F: Welchen Vorteil bietet die VDI 24#-Textur für Industriekomponenten?

A: Die VDI 24#-Textur sorgt für eine gleichmäßige matte Oberfläche, die Gussfehler verbirgt, die Griffigkeit verbessert und Blendungen reduziert und so den funktionalen und ästhetischen Anforderungen industrieller Anwendungen gerecht wird.

F: Wie verbessert das 1*4-Kavitäten-Design die Produktionseffizienz?

A: Das ausgewogene 4-Kavitäten-Layout produziert vier Komponenten pro Zyklus, was die Leistung im Vergleich zu Werkzeugen mit einer oder zwei Kavitäten verdoppelt oder vervierfacht und so die Produktionskosten pro Einheit senkt.
