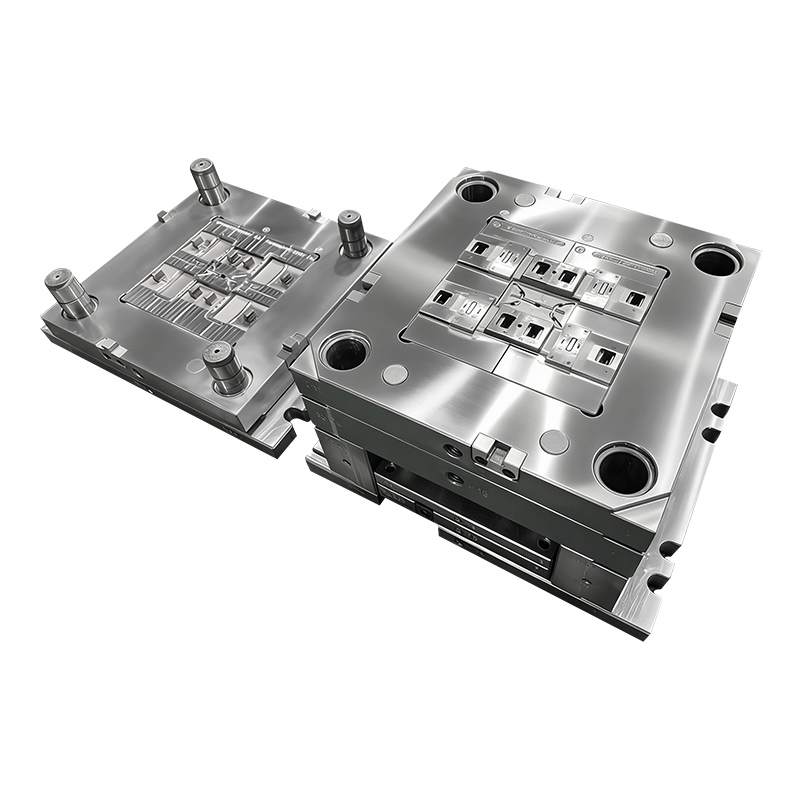

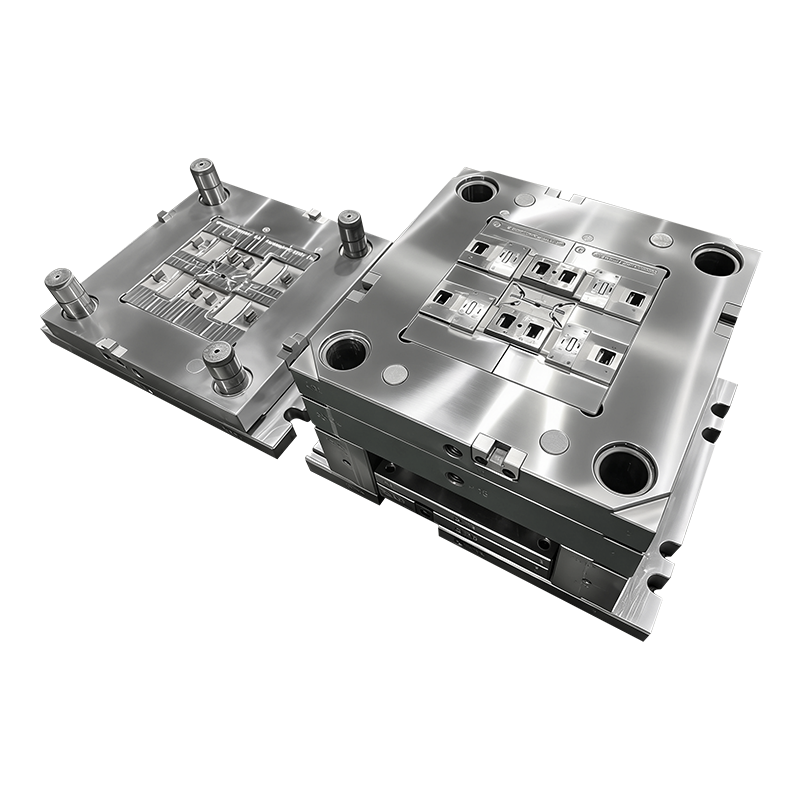

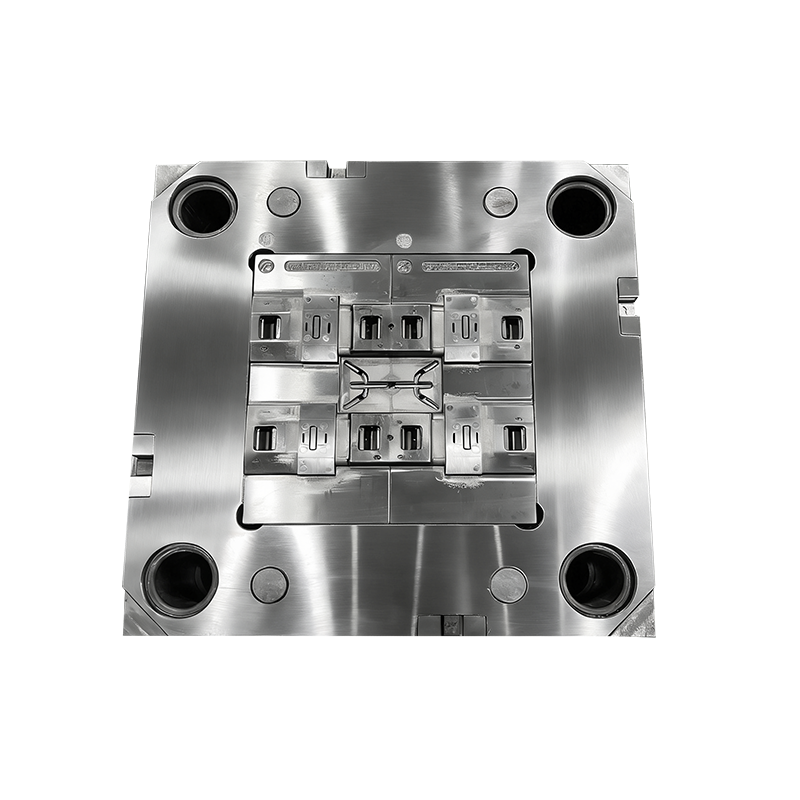

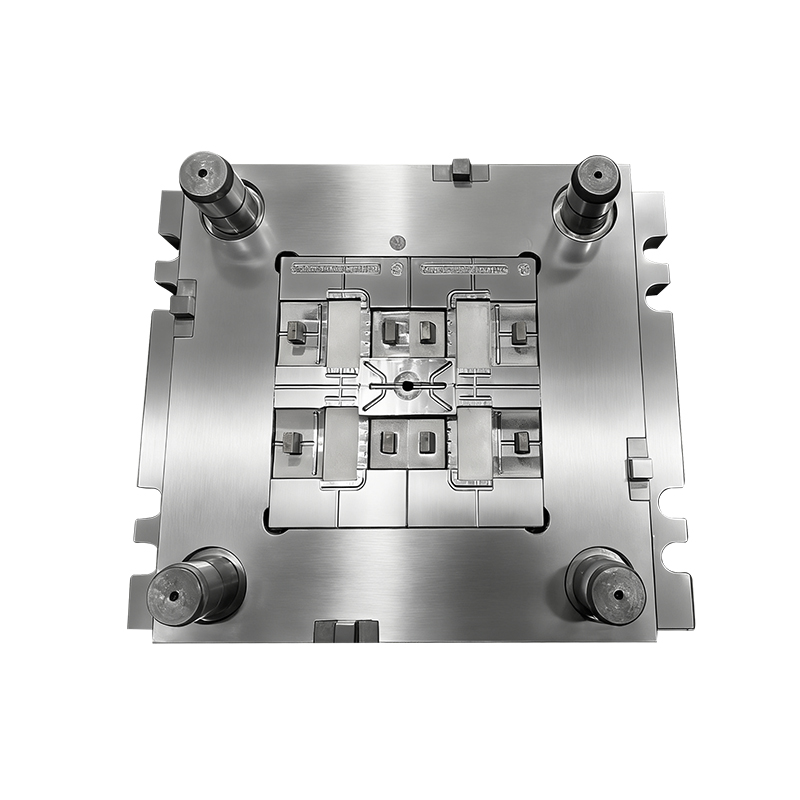

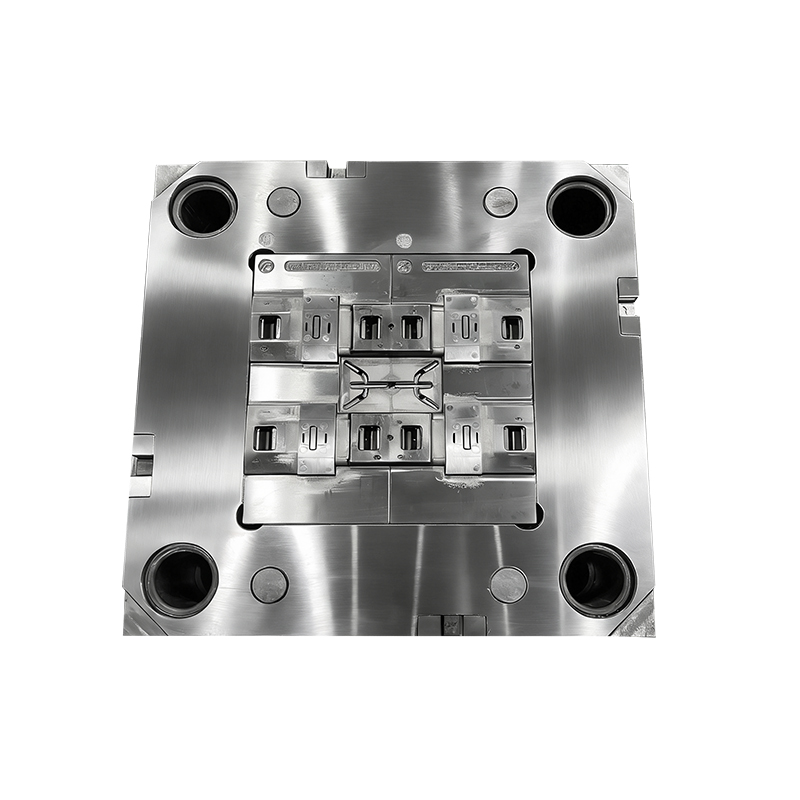

Diese kundenspezifische ABS-Schalttafel-Spritzgussform mit 1 x 4 Kavitäten wurde professionell für die Massenproduktion von Kunststoffkomponenten für elektrische Schalttafeln entwickelt. Diese Form basiert auf poliertem Premium -Formstahl 1.2083ESR mit wärmebehandelter Härte HRC50–52, einem großen Angusszuführungssystem und einer präzisen versteckten U-Boot-Angussstruktur und liefert eine makellose Oberflächengüte, stabile Maßgenauigkeit, ausgezeichnete Korrosionsbeständigkeit und lange Lebensdauer für standardmäßige und kundenspezifische ABS-Schalttafelteile.
Produktübersicht
Elektrische Schalttafeln erfordern eine strikte Oberflächengleichmäßigkeit, stabile Größentoleranz, eine kratzfeste Oberfläche und eine hohe Chargenkonsistenz für elektrische Systeme in Haushalten, Gewerbe und Industrie. Unsere ABS-Schalttafel-Spritzgussform mit 1 x 4 Kavitäten ist speziell für die Massenproduktion von Standard-Schalttafelabdeckungen, Wandschalterplatten und elektrischen Kunststoffgehäusen konzipiert
Die aus hochreinem 1.2083ESR-Edelstahl und feiner Hochglanzpolierbehandlung hergestellte Form vermeidet wirksam Rostflecken, Oberflächenstreifen und Schönheitsfehler beim langfristigen ABS-Formen. Ausgestattet mit einem großen Angusskanalsystem und einem U-Boot- Design mit verstecktem Anguss ermöglicht es ein automatisches Angussbrechen, ein sauberes Erscheinungsbild des Produkts und ein hocheffizientes Synchronformen für vier Teile pro Zyklus.
Hocheffizientes 1*4-Ausgleichshohlraumlayout für 4-teiliges Synchrongießen
Hochwertiger 1.2083ESR-Edelstahl, hohe Härte HRC50–52 und vollständige Politur
Das große Design der Angusszuführung gewährleistet eine schnelle und vollständige Füllung mit ABS-Schmelze
Unterseeisches verstecktes Tor für unsichtbare Torposition, kein manuelles Trimmen
Hervorragende Korrosions- und Rostschutzleistung für die langfristige ABS-Massenproduktion
Strenge Kontrolle der Maßtoleranzen für eine perfekte Abstimmung der Schalttafelbaugruppe
Produktspezifikationen
| Allgemeine Produktspezifikationen |
|
| Produktname | 1*4-Kavitäten-ABS-Schalttafel-Spritzgussform |
| Formhohlraum | 1*4 Kavität (ausgeglichenes synchrones Layout mit 4 Kavitäten) |
| Formstahlmaterial | 1.2083ESR Edelstahl-Formstahl (ESR-Elektroschlacke-Umschmelzen) |
| Formhärte | HRC50-52 (Vakuumwärmebehandlung) |
| Oberflächenbehandlung | Vollständige Feinpolitur, glatte Spiegeloberfläche, keine Werkzeugspuren |
| Formmaterial | ABS (Acrylnitril-Butadien-Styrol) |
| Tortyp | U-Boot Hidden Gate (Automatisches Aufbrechen, unsichtbare Tornarbe) |
| Läufersystem | Großer Anguss-Kaltkanal (schnelles Befüllen, stabile Zufuhr) |
| Maßtoleranz | ±0,02 mm hohe Präzision |
| Schimmellebensdauer | 800.000 – 1.200.000 Schüsse |
| Schrumpfungsausgleich | 0,5 %–0,7 % (professionelle ABS-Schrumpfung vorbehalten) |
| Anwendung | Elektrische Wandschalttafel, Schalterabdeckung, Steckdosentafel, elektrisches Kunststoffgehäuse |
Hauptmerkmale und Highlights
Diese hochpräzise ABS-Schalttafelform ist für die Massenproduktion elektrischer Komponenten optimiert und konzentriert sich auf Ebenheit, Oberflächenschönheit, Chargenkonsistenz und lange Formlebensdauer.
1*4 hocheffizientes, ausgewogenes Hohlraumdesign : Vier Hohlräume verfügen über ein vollständig ausgewogenes Läufer- und Kühllayout und ermöglichen so eine synchrone Befüllung und synchrone Kühlung. Jedes Schaltfeld behält eine gleichbleibende Ebenheit und Größe bei, was die Leistungseffizienz erheblich verbessert und die Produktionskosten pro Einheit senkt.
1.2083ESR Premium Edelstahl-Formstahl : Verwendet die ESR-Elektroschlacke-Umschmelztechnologie mit extrem niedrigem Verunreinigungsgehalt, gleichmäßiger Innenstruktur und ausgezeichneter Polierleistung. Nach der Wärmebehandlung mit hoher Härte HRC50-52 weist die Form eine hervorragende Verschleißfestigkeit, Korrosionsbeständigkeit und Verformungsbeständigkeit auf, widersteht effektiv der Gaskorrosion des ABS-Materials und vermeidet Formrost während der Langzeitproduktion.
Professionelles Vollpolierfinish : Der gesamte Hohlraum wird fein poliert, um eine ultraglatte Oberfläche zu erzielen. Keine Werkzeugspuren, keine Orangenhaut, keine Kratzer. Die geformte ABS-Schalttafel bietet hohe Ebenheit, gleichmäßigen Glanz und ein erstklassiges Erscheinungsbild ohne Nachpolieren.
Großes Anguss-Zuführsystem : Das optimierte große Anguss-Design erhöht die Schmelzflussrate, sorgt für eine schnelle und vollständige Füllung großer, flacher Schalttafelhohlräume, eliminiert wirksam Kurzschüsse, Schrumpfungsbeulen und Fließlinien und verbessert die Oberflächenqualifikationsrate.
U-Boot-Struktur mit verstecktem Tor : Das U-Boot-Tor ist unter der Produktkante verborgen, sodass das Tor beim Auswerfen automatisch geöffnet wird. Keine Angussrückstände, kein manuelles Zuschneiden erforderlich, die Schalttafeloberfläche bleibt perfekt intakt und schön, geeignet für hochwertige elektrische Teile.
Kein Verzug und hohe Montagegenauigkeit : Die wissenschaftliche Anordnung der Kühlwasserkanäle gleicht die interne und externe Kühlgeschwindigkeit aus, kontrolliert die ABS-Schrumpfung stabil, sorgt für eine superflache Schalttafel und garantiert eine präzise Montage mit Steckdose und elektrischem Zubehör.
1.2083ESR-Formstahl und HRC50-52-Härtevorteil
1.2083ESR ist ein leistungsstarker rostfreier Kunststoffformenstahl, der sich besonders für hochwertige elektrische Kunststoffteile eignet. Mit der Elektroschlacke-Reinigungstechnologie von ESR beseitigt das Stahlmaterial innere Porosität, Entmischung und Verunreinigungen und erreicht so eine äußerst gleichmäßige Mikrostruktur und hervorragende Polierbarkeit.
Nach einer präzisen Vakuumwärmebehandlung, um eine hohe Härte von HRC50-52 zu erreichen , erhält die Form eine hervorragende mechanische Stabilität: Eine hohe Oberflächenhärte sorgt für eine starke Verschleißfestigkeit, um der langfristigen Reibung der ABS-Schmelze standzuhalten; hohe Zähigkeit verhindert Hohlraumverformung und Kantenkollaps; Die hervorragende Korrosionsschutzleistung vermeidet effektiv Rost und Oxidation durch ABS-Gasniederschlag und hält die Formoberfläche lange glatt und glänzend. Es ist die optimale Stahlwahl für großserientaugliche ABS-Elektroformen mit hohem Erscheinungsbild.
Optimierung des großen Anguss- und U-Boot-Angusssystems
Bei großen flachen Schalttafelprodukten führen unzureichende Zuführung und langsames Füllen leicht zu Oberflächenfehlern. Diese Form verfügt über ein großes Angusskanalsystem , um den Schmelzfluss und die Druckübertragungsgeschwindigkeit zu erhöhen, wodurch eine gleichmäßige Füllung jeder Ecke des großen flachen Hohlraums gewährleistet wird und häufige Probleme wie unzureichende Füllung, ungleichmäßiger Glanz und lokale Schrumpfung gelöst werden.
In Zusammenarbeit mit dem versteckten U-Boot-Gate-Design ist die Gate-Position an der nicht sichtbaren Oberfläche des Produkts verborgen. Beim Öffnen und Auswerfen der Form bricht der Anschnitt automatisch, ohne dass ein manuelles Schneiden erforderlich ist. Die fertige Schalttafel weist keine Anschnittnarben, Grate oder Beschädigungen auf, wodurch eine perfekte Integrität der optischen Oberfläche erhalten bleibt, die den hohen optischen Ansprüchen ziviler und gewerblicher Elektroprodukte voll und ganz gerecht wird.
ABS-Materialformleistung
ABS-Material zeichnet sich durch gute Steifigkeit, starke Schlagfestigkeit, stabile chemische Eigenschaften und eine hervorragende Oberflächendruck- und Sprühleistung aus und ist das gängige Material für elektrische Schalttafeln. Diese Form ist professionell für die ABS-Formeigenschaften optimiert: Mit dem Ziel einer kleinen ABS-Schrumpfungsrate (0,5 %–0,7 %) behalten wir uns eine genaue Schrumpfungstoleranz vor; Mit dem Ziel, einfach zu produzierende ABS-Fließlinien zu erreichen, optimieren wir die Fließgeschwindigkeit des Angusskanals und die Formtemperatur. In Kombination mit einer hochglanzpolierten Kavität erzeugt die Form Schalttafeln mit glatter Oberfläche, hoher Ebenheit und stabiler Größe und unterstützt anschließendes Sprühen, Siebdrucken und UV-Behandlung.
Präzisionsformenbau und -fertigung
Jedes Detail der Schalttafelform wird durch Präzisionsfertigungstechnologie streng kontrolliert:
Mikropräzise CNC-Bearbeitung : Hohlraum und Kern werden von hochpräzisen CNC-Werkzeugmaschinen bearbeitet, wobei die Toleranz innerhalb von ±0,02 mm kontrolliert wird, um eine gleichbleibende Ebenheit und Montagegenauigkeit jeder Schalttafel zu gewährleisten.
Ausbalancierter 1*4-Kavitäten-Läufer : Die Analyse des Strömungsgleichgewichts in mehreren Kavitäten gewährleistet einen gleichmäßigen Druck und eine gleichmäßige Durchflussrate in jeder Kavität und vermeidet Größenunterschiede und Unterschiede im Oberflächenglanz zwischen 4 Kavitäten.
Gleichmäßiges Kühlsystem : Die dichte und ausgewogene Anordnung der Wasserkanäle sorgt für eine synchrone Kühlung einer großen flachen Oberfläche, wodurch die Formeffizienz effektiv verbessert und Verzug und Verformung verhindert werden.
Hochwertiges manuelles Polieren : Durch schichtweises Feinpolieren werden alle Werkzeuglinien und Maserungslinien entfernt und eine spiegelglatte Oberfläche für hochwertige Erscheinungsbildanforderungen erreicht.
Anwendungsszenarien
Diese ABS-Schalttafelform mit 1 x 4 Hohlräumen eignet sich hervorragend für die Massenproduktion verschiedener elektrischer Kunststoffteile:
Wandschalttafeln und Steckdosentafeln für den Haushalt
Elektrische Schalterabdeckungen für gewerbliche Gebäude
Kunststoffgehäuse für Smart-Home-Schalter
Kunststoffzubehör für elektrische Bedienfelder
Verschiedene flache, hochwertige ABS-Elektrokomponenten
Anpassungsmöglichkeiten
Wir bieten vollständig maßgeschneiderte Formenlösungen nach Kundenzeichnungen und Mustern:
Benutzerdefinierte Form, Größe, Lochposition und Strukturmerkmale der Schalttafel
Einstellbare Kavitätenanzahl (1*1 / 1*2 / 1*4 / 1*8 Multi-Cavity-Anpassung)
Anpassung der Oberflächenbehandlung: matte Textur, feine Textur, Hochglanzpolitur
Upgrade des Angusssystems: Heißkanalsystem für eine abfallfreie Produktion
Nitrierbehandlung für höhere Oberflächenhärte und längere Lebensdauer der Form
Qualitätskontrolle und Inspektion
Wir führen eine strenge Qualitätskontrolle während des gesamten Prozesses durch, um eine stabile Formqualität und eine fehlerfreie Massenproduktion sicherzustellen:
KMG-Maßprüfung : Überprüfen Sie die Hohlraumgröße, Ebenheit und Montagetoleranz, um eine Genauigkeit von ±0,02 mm sicherzustellen.
Härteprüfung : Stichprobenartige Prüfung der Härte des Formstahls, um einen stabilen HRC50-52 sicherzustellen.
Inspektion der Oberflächenpolitur : Optische Erkennung zur Bestätigung, dass keine Kratzer, Vertiefungen oder Werkzeugspuren vorhanden sind.
100 % Formtest : Vollständige maschinelle Testproduktion zur Überprüfung der Ebenheit, des Oberflächenaussehens und des Anschnitteffekts des Produkts.
Chargenkonsistenztest : Gewährleisten Sie eine einheitliche Größe und ein einheitliches Erscheinungsbild von Produkten mit vier Kavitäten.
Haltbarkeits- und Lebenszyklusvorteil
Durch die Verwendung von hochreinem Edelstahl 1.2083ESR und einer Wärmebehandlung mit hoher Härte HRC50-52 weist diese Form eine hervorragende Verschleißfestigkeit und Korrosionsbeständigkeit auf. Es kann eine stabile Präzision und eine glatte Oberfläche bei langfristigem, kontinuierlichem ABS-Formen aufrechterhalten und so die Wartungszeiten der Form effektiv verkürzen. Die Lebensdauer beträgt 800.000 bis 1.200.000 Schüsse, was die langfristigen Kosten für den Formenaustausch und Produktionsausfallzeiten des Kunden erheblich reduziert.
Warum sollten Sie sich für uns entscheiden?
Professionelle Erfahrung in der Herstellung elektrischer Formen : Reichhaltige Erfahrung in der Herstellung von Schalttafeln, Steckdosen und elektrischen Kunststoffformen, vertraut mit den Schwachstellen bei ABS-Formteilen.
Premium-Materialgarantie : Verwenden Sie echten importierten 1.2083ESR-Stahl mit Testberichten, stabiler Härte und zuverlässiger Leistung.
Hochpräzise Verarbeitung : Strenge Toleranzkontrolle und hochwertiges Polieren sorgen für ein hochwertiges Erscheinungsbild des Produkts.
Effiziente Lösung mit mehreren Kavitäten : Ausgewogenes Design mit 1 x 4 Kavitäten verbessert die Leistung und senkt die Stückkosten.
Umfassender After-Sales-Support : Bereitstellung von Anleitungen für Formversuche, Anpassung der Prozessparameter und langfristigen technischen Support.
FAQ
F1: Warum 1.2083ESR-Stahl für die ABS-Schalttafelform wählen?
1.2083ESR ist ein rostfreier Formstahl mit ausgezeichnetem Korrosionsschutz und hervorragender Polierleistung. ABS-Formteile erzeugen leicht korrosive Gase, gewöhnlicher Formstahl rostet leicht, während die hohe Härte 1.2083ESR HRC50-52 effektiv Rost, Oberflächenverschleiß und Produktfehler vermeidet und die Oberfläche der Schalttafel für eine langfristige Massenproduktion glatt und gleichmäßig hält.
F2: Was sind die Vorteile des U-Boot-Tors für Schalttafeln?
Das versteckte U-Boot-Gate ermöglicht ein automatisches Brechen während der Entformung ohne manuelles Zuschneiden. Keine Angussnarben auf der Produktoberfläche, wodurch die Integrität und Schönheit der flachen Schalttafel gewährleistet wird, perfekt geeignet für Teile mit elektrischem Erscheinungsbild und hohen Oberflächenanforderungen.
F3: Was ist der Vorteil eines großen Angussdesigns?
Die Schalttafel ist ein großes, flaches, dünnwandiges Produkt. Ein großer Angusskanal erhöht den Schmelzfluss und die Füllgeschwindigkeit, wodurch Füllungsdefizite, Fließlinien und Probleme mit ungleichmäßigem Glanz effektiv gelöst werden und die Qualifizierungsrate der Produktoberfläche und die Formstabilität verbessert werden.
F4: Wie kann sichergestellt werden, dass sich die ABS-Schalttafel nicht verzieht?
Wir optimieren die ausgewogene Anordnung der Kühlwasserkanäle, passen wissenschaftliche Parameter für Formtemperatur und Abkühlzeit an und behalten eine genaue ABS-Schrumpfrate bei, die interne Spannungen wirksam abbaut und eine superflache Lage der fertigen Schalttafel ohne Verzug oder Verformung gewährleistet.
F5: Wie lang ist die Lebensdauer der Form?
Mit echtem 1.2083ESR-Stahl mit hoher Härte und feiner Polierbehandlung erreicht die formstabile Lebensdauer 800.000 bis 1.200.000 Schüsse, bei geringer Ausfallrate und niedrigen Wartungskosten.
