Produktübersicht

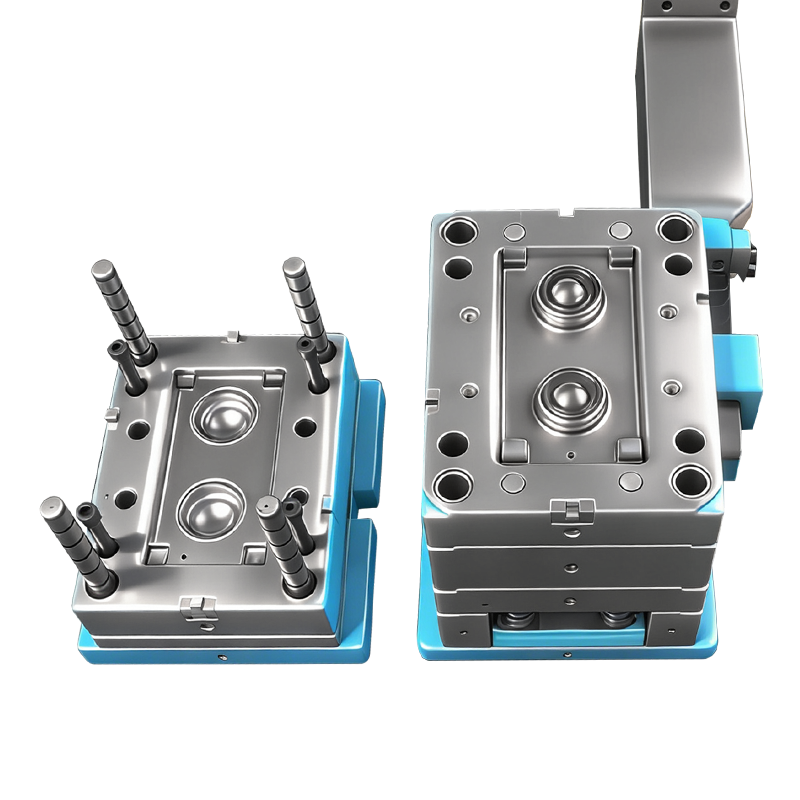

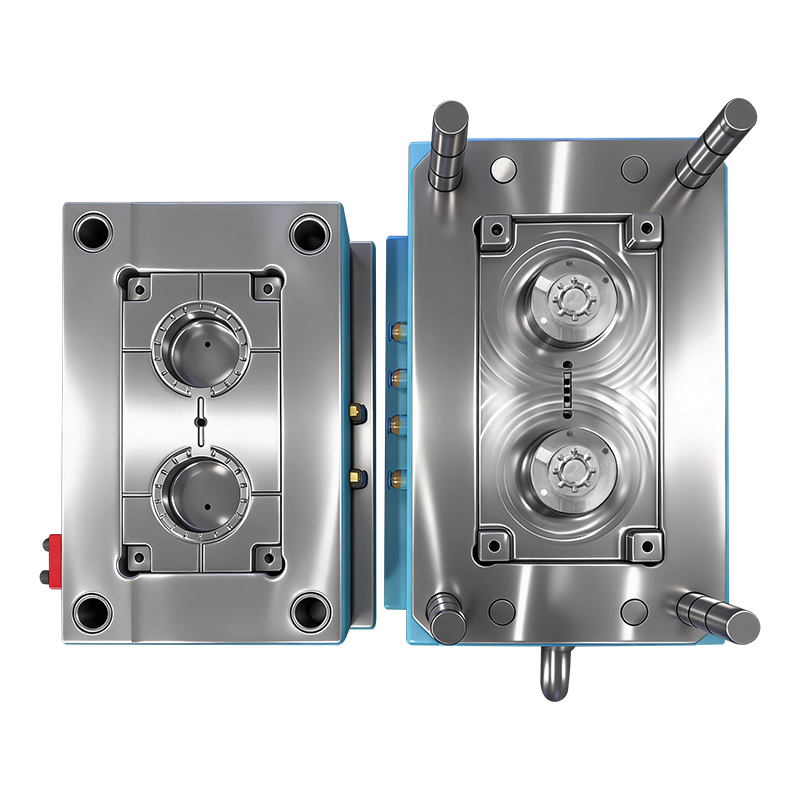

Hierbei handelt es sich um eine kundenspezifische Spritzgussform mit 1×2 Kavitäten, die für die Massenproduktion von Kunststoffrahmen und -halterungen entwickelt wurde und speziell für ABS + UV-Schutzmaterialien optimiert ist. Diese Form besteht aus hochwertigem Formstahl 1.2344 (gehärtet auf HRC 48–52) und verfügt über polierte Kern- und Hohlraumoberflächen. Sie verwendet ein großes Anguss-Horn-Angusssystem, um einen reibungslosen, gleichmäßigen Harzfluss zu gewährleisten. Es ist darauf ausgelegt, hochfeste, UV-beständige Strukturteile mit gleichbleibender Qualität, langer Lebensdauer und ohne übliche Formfehler herzustellen.
Formspezifikationen
| Parameterdetails | |
| Schimmelpilztyp | Kundenspezifische Spritzgussform für Kunststoffrahmen und -halterung |
| Hohlraumlayout | 1×2 Kavität (ausgeglichenes Dual-Cavity-Design) |
| Kompatibles Material | ABS + UV-Schutzharz, UV-stabilisierte technische Kunststoffe |
| Läufer- und Torsystem | Großer Anguss + Horntor (Fächertor) |
| Formstahl | 1.2344 Warmarbeitsstahl, Härte HRC 48–52 |
| Oberflächenbehandlung | Hohlraum und Kern poliert (Hochglanzfinish) |
| Anwendung | Strukturelle Kunststoffrahmen, Halterungen, Stützteile, Komponenten für Outdoor-Ausrüstung |
| Schlüsselfunktionen | UV-Materialverträglichkeit, hohe Strukturfestigkeit, geringe Fehlerrate, lange Formlebensdauer |
Kernfunktionen und Verkaufsargumente
✅ Optimiert für ABS + UV-Schutzmaterialien.
Die Form ist speziell für die Verarbeitung von UV-stabilisierten ABS-Harzen konzipiert. Das Anguss- und Anschnittsystem minimiert die Scherbeanspruchung des Harzes, verhindert den Abbau von UV-Additiven und stellt sicher, dass die Endteile ihre UV-Beständigkeit, Farbstabilität und mechanischen Eigenschaften für Anwendungen im Freien oder bei Lichteinfall behalten.
✅ 1×2-Kavitäten-ausgewogene Produktion
Das 1×2-Kavitäten-Layout sorgt für ein ausgewogenes Verhältnis zwischen Produktionseffizienz und Kosteneffizienz. Beide Hohlräume sind für eine gleichmäßige Füllung präzise bearbeitet, sodass in jedem Teil identische Abmessungen, Festigkeit und Oberflächenqualität gewährleistet sind. Dieses Design verdoppelt die Leistung pro Zyklus und hält gleichzeitig strenge Qualitätskontrollstandards ein.
✅ Großes Anguss- und Horntor-System (Fan Gate)
Das große Anguss- und Horntor-Design sorgt für einen gleichmäßigen, laminaren Fluss des ABS-Harzes. Es verhindert Materialmangel, reduziert den Druckabfall und eliminiert Fehler wie Fehlschüsse, Fließmarken und Bindenähte – entscheidend für Strukturteile, die eine hohe Integrität erfordern. Der breite Anschnitt verteilt das Harz außerdem gleichmäßig und reduziert so Verformungen und innere Spannungen in Rahmen- und Halterungskomponenten.
✅ Hochwertiger Formstahl 1.2344 (HRC 48–52).
Hergestellt aus Hochleistungs-Warmarbeitsstahl 1.2344, gehärtet auf HRC 48–52. Dieser Stahl bietet außergewöhnliche Verschleißfestigkeit, Hochtemperaturfestigkeit und Dimensionsstabilität. Es widersteht den wiederholten Zyklen und Drücken beim Formen von UV-stabilisiertem ABS und gewährleistet so eine lange Lebensdauer der Form und eine gleichbleibende Teilequalität über Tausende von Schüssen hinweg.
✅ Polierte Kavität und Kern für hervorragende Oberflächenqualität
Sowohl die Kavität als auch der Kern sind präzisionspoliert und sorgen für glatte, hochglänzende Oberflächen auf den endgültigen Kunststoffteilen. Dadurch entfallen sekundäre Nachbearbeitungsprozesse, das Risiko von Oberflächenfehlern wird verringert und sichergestellt, dass die Rahmen und Halterungen sowohl funktionale als auch ästhetische Anforderungen erfüllen.
✅ Strukturelle Integrität und Haltbarkeit im Fokus:
Das Formdesign wurde für strukturelle Kunststoffrahmen und -halterungen entwickelt und legt Wert auf gleichmäßige Wandstärke, ordnungsgemäße Kühlung und ausgewogene Füllung. Dadurch werden Verzug, Schrumpfung und innere Spannungen minimiert, wodurch Teile mit hoher Schlagfestigkeit und Dimensionsstabilität entstehen – unerlässlich für tragende Anwendungen.
Anwendungsbereich
Diese Form ist ideal für die Herstellung von:
Strukturelle Kunststoffrahmen und Halterungen für Outdoor-Geräte
UV-beständige Trägerteile für Konsumgüter
Leichte tragende Kunststoffteile für Geräte und Maschinen
Robuste Strukturteile aus Kunststoff, die eine langfristige Verwendung im Freien erfordern
Warum sollten Sie sich für diese kundenspezifische Spritzgussform entscheiden?
✅ UV-beständige ABS-Formgebung für langanhaltende Leistung im Außenbereich
✅ 1×2-Kavitäten-Design für effiziente Großserienproduktion
✅ Großes Anguss- und Hornangusssystem für fehlerfreie Strukturteile
✅ 1.2344 HRC48-52 Stahl für längere Lebensdauer der Form und gleichbleibende Präzision
✅ Polierter Hohlraum und Kern für glatte, hochwertige Oberflächen
✅ Individuelles Design, abgestimmt auf Ihre Rahmen- und Halterungsspezifikationen
FAQ
F: Kann diese Form UV-stabilisierte ABS-Materialien verarbeiten?
A: Ja, die Form ist speziell für ABS + UV-Schutzharze optimiert, mit Anguss- und Anschnittdesigns, die die UV-Beständigkeit und die mechanischen Eigenschaften des Materials bewahren.
F: Wie hoch ist die erwartete Lebensdauer der Form?
A: Mit 1.2344-Stahl (HRC 48-52) und ordnungsgemäßer Wartung ist die Form für lange Produktionsläufe ausgelegt und unterstützt Zehntausende Zyklen bei gleichbleibender Qualität.
F: Können Sie die Form an mein spezifisches Rahmen-/Halterungsdesign anpassen?
A: Absolut. Wir bieten umfassende kundenspezifische Formenbaudienstleistungen an und passen das Hohlraumlayout, das Anschnittsystem und die Kühlung an die einzigartige Geometrie und Anforderungen Ihres Teils an.
