24085
YIXUN mold
3926909090

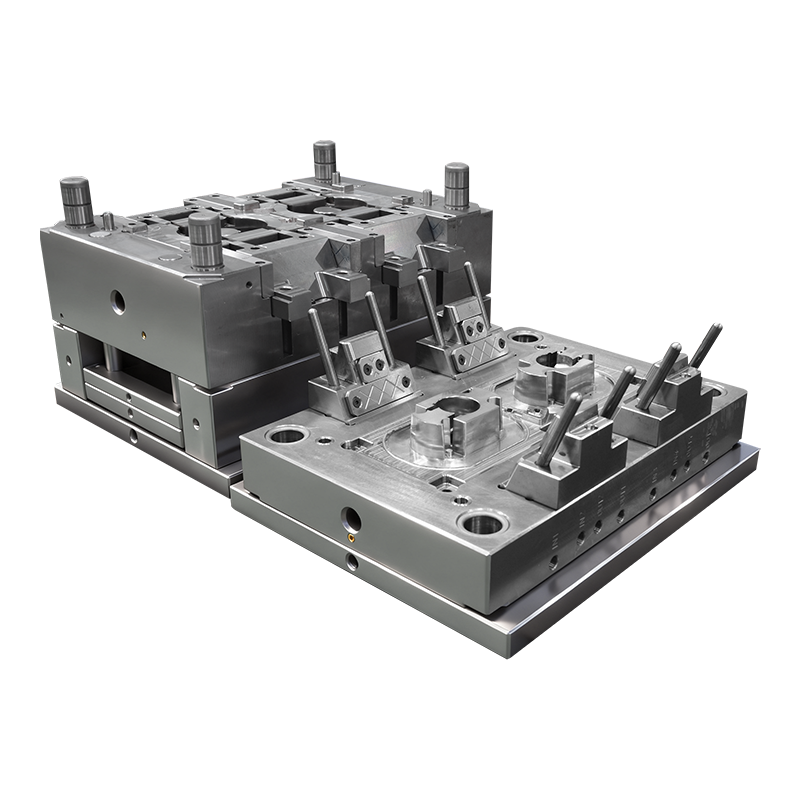

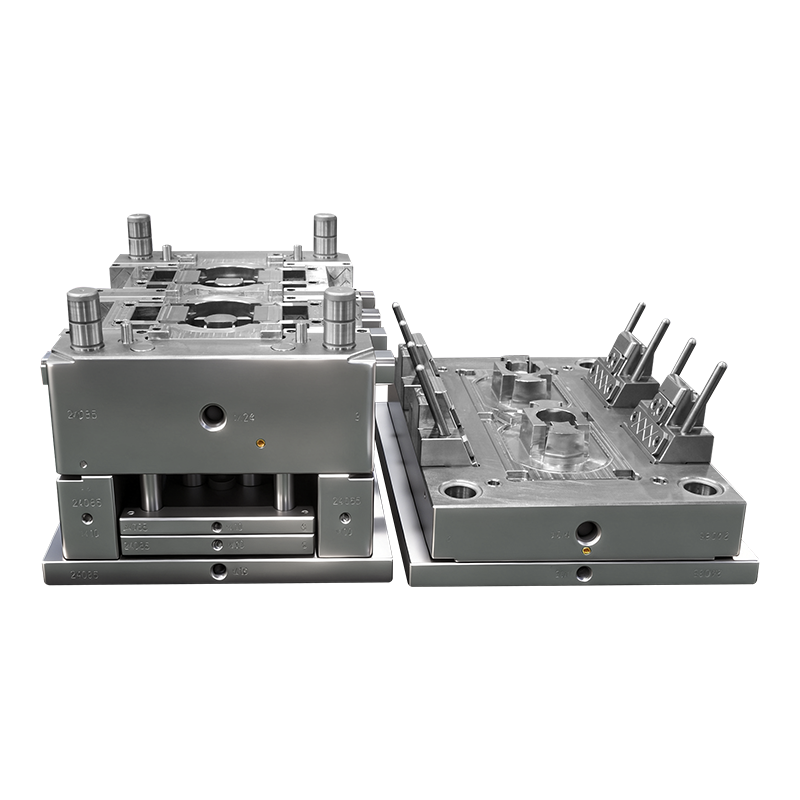

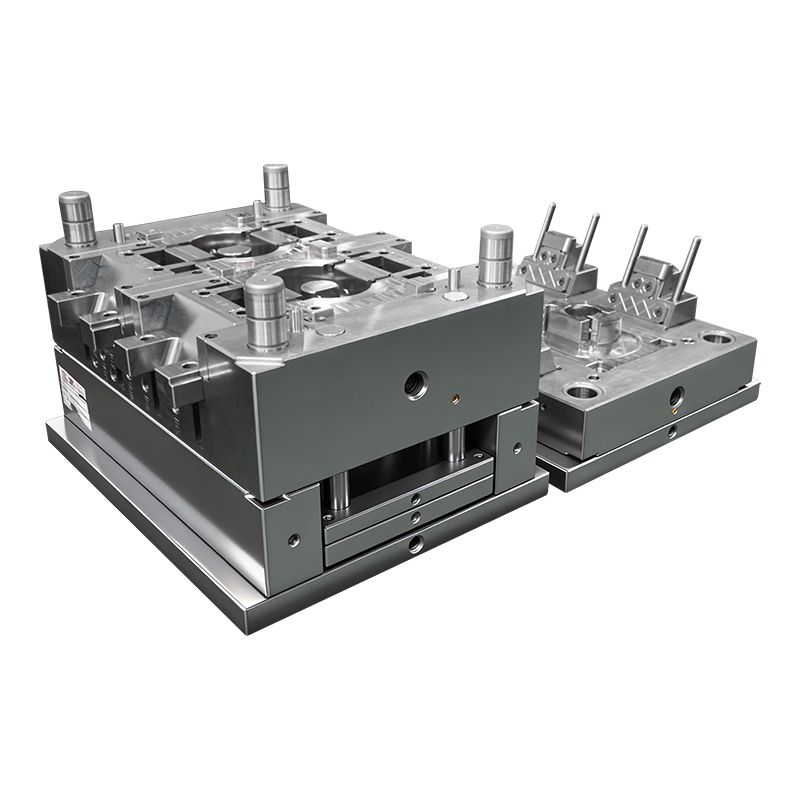

Diese 1*2-Hohlraumform ist präzisionsgefertigt für die Großserienproduktion von Gerätegehäusen und Zubehör aus Kunststoff. Das Werkzeug wurde speziell für PA6GF35 (Polyamid 6 + 35 % Glasfaser) entwickelt und verfügt über ein großes Anguss- und Bodenangusssystem, um optimale Fließeigenschaften und Teilefestigkeit zu gewährleisten. Hergestellt aus hochwertigem Warmarbeitsstahl 1.2344, gehärtet auf 48–52 HRC, bietet diese maßgeschneiderte Formlösung außergewöhnliche Haltbarkeit, Verschleißfestigkeit und Oberflächengüte für anspruchsvolle Industrieanwendungen.
| Parameterspezifikation | |
|---|---|
| Hohlraumnummer | 1 + 2 (1x2-Konfiguration) |
| Material zum Formen | PA6GF35 (Nylon 6 mit 35 % Glasfaserverstärkung) |
| Läufertyp | Großer Läufer (Kaltkanalsystem) |
| Tortyp | Unteres Tor (U-Boot-/Tunneltor) |
| Formstahlsorte | 1.2344 (entspricht AISI H11 / DIN 1.2344) |
| Härte (wärmebehandelt) | 48–52 HRC |
| Oberflächenbeschaffung | Vollständig polierter Hohlraum und Kern |
| Anwendung | Geräteschalen aus Kunststoff und kundenspezifisches Zubehör |
| Schimmelpilzbasis | Standard oder kundenspezifisch (je nach Kundenanforderung) |
| Entlüften | Optimiert für glasfaserverstärktes Nylon |
PA6GF35 ist aufgrund des Glasfaseranteils abrasiv. Der auf 48-52 HRC gehärtete 1.2344-Stahl bietet eine hervorragende Beständigkeit gegen Verschleiß, Erosion und Wärmerisse und verlängert die Lebensdauer der Form im Vergleich zu Standard P20 oder 718H erheblich.
Der große Angusskanal sorgt für einen ununterbrochenen Fluss von hochviskosem, glasfaserverstärktem Harz, reduziert den Einspritzdruck und verhindert Faserbrüche.
Der Bottom Gate ermöglicht das Eindringen der Schmelze vom Boden des Hohlraums aus, was eine automatische Entgasung während des Auswurfs ermöglicht, den sekundären Schneidaufwand reduziert und nur minimale Spuren auf den sichtbaren Oberflächen des Gerätegehäuses hinterlässt.
Die vollständig polierte Oberfläche (Hochglanzfinish) erleichtert das Lösen der Teile und sorgt für eine glatte, ästhetisch ansprechende Oberfläche auf den geformten Geräteschalen. Dies reduziert auch Schleifspuren und Faserausrichtungsprobleme, die bei glasfaserverstärktem Nylon häufig auftreten.
1.2344 Stahl: Hohe Zähigkeit, ausgezeichnete thermische Ermüdungsbeständigkeit und gute Hochtemperaturfestigkeit.
48–52 HRC Härte: Ausgewogen für Verschleißfestigkeit und Bearbeitbarkeit, ermöglicht zukünftige Reparaturen oder Designänderungen.
Außengehäuse von Haushaltsgeräten und interne Strukturkomponenten
Hochfeste, hitzebeständige Zubehörteile (z. B. Griffe, Halterungen, Scharniere)
Bauteile, die unter Last formstabil sein müssen
Kundenspezifische Formteile mit komplexen Geometrien
Wir bieten eine vollständige Anpassung basierend auf Ihren 3D-/2D-Zeichnungen:
Trennliniendesign
Kühlkanalanordnung (konforme Kühlung verfügbar)
Auswerfersystem (Stifte, Hülsen oder Abstreiferplatte)
Heißkanalumrüstung (falls erforderlich)
Oberflächentextur (VDI, SPI oder benutzerdefinierte Muster)
Formversuch: 100 % Stichprobenprüfung vor dem Versand
Stahlzertifizierung: Materialzertifikate werden bereitgestellt
Maßbericht: Vollständiger KMG-Inspektionsbericht verfügbar
Zykluszeitoptimierung: Getestet mit echtem PA6GF35-Harz
| Kriterium | Nutzen |
|---|---|
| Lange Produktionsläufe | 1.2344 48-52 HRC widersteht Glasfaserabrieb |
| Gleichbleibende Teilequalität | Polierte Oberflächen reduzieren Reibung und Fließspuren |
| Geringere Stückkosten | Die automatische Bodenklappe reduziert den Schneidaufwand |
| Schnelle Abwicklung | Der große Angusskanal ermöglicht eine schnellere Injektionsbefüllung |
| Zuverlässige Lieferkette | Angepasst an Ihre Druckmaschinenspezifikationen |
