Produktübersicht

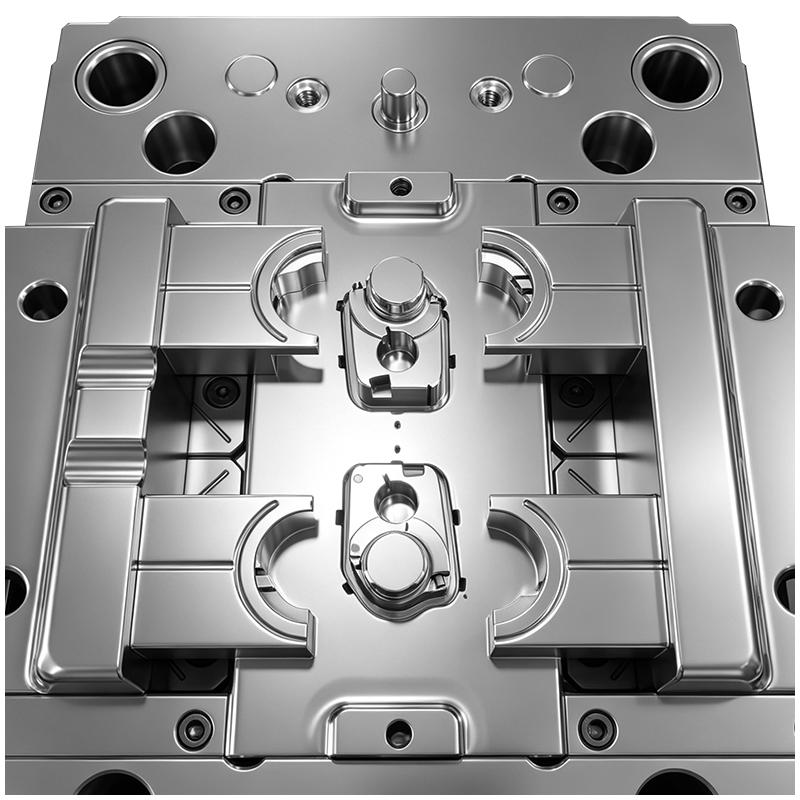

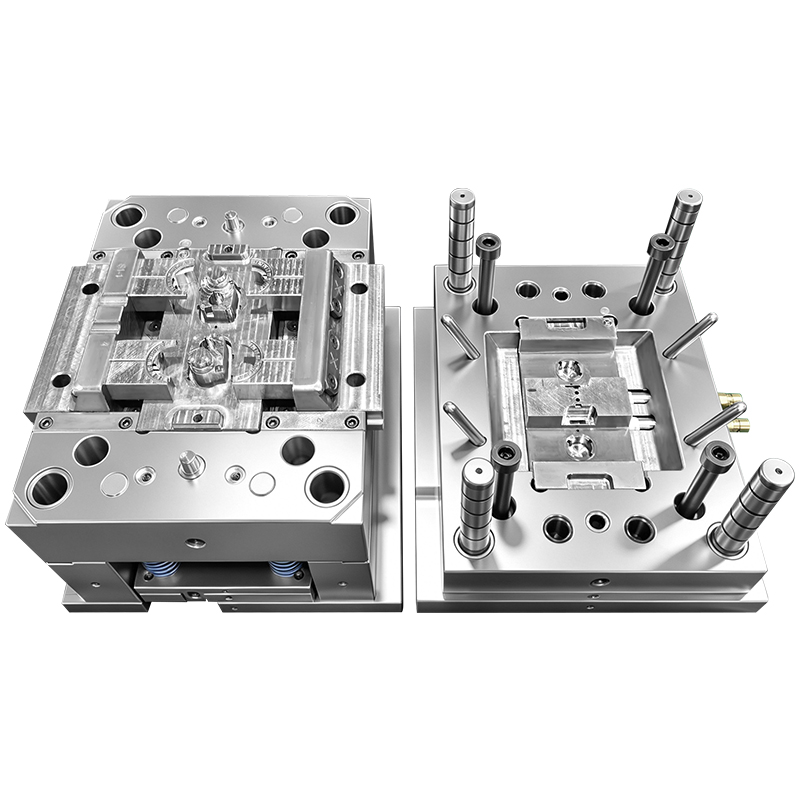

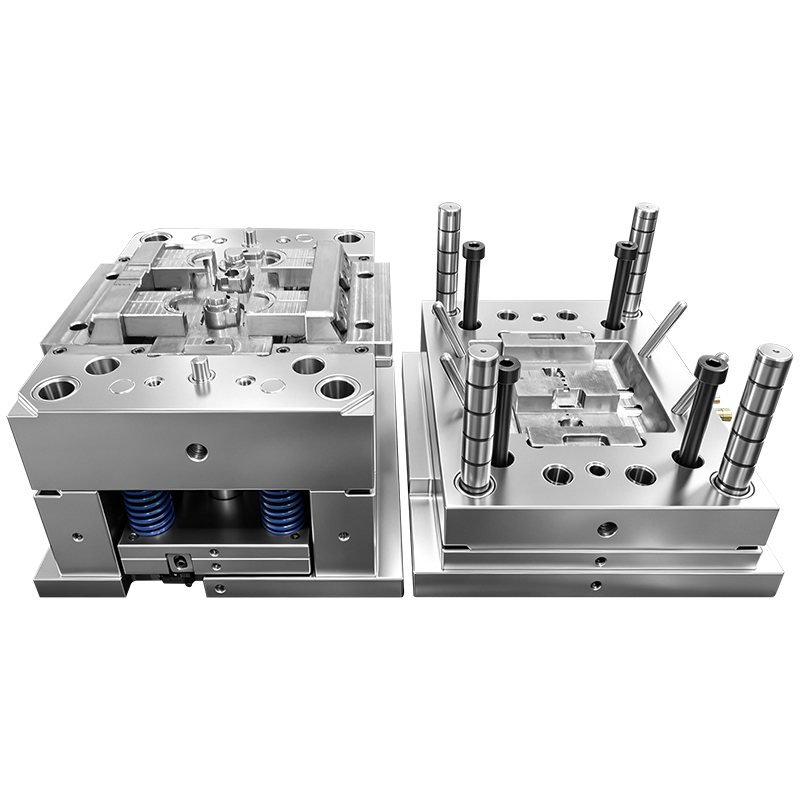

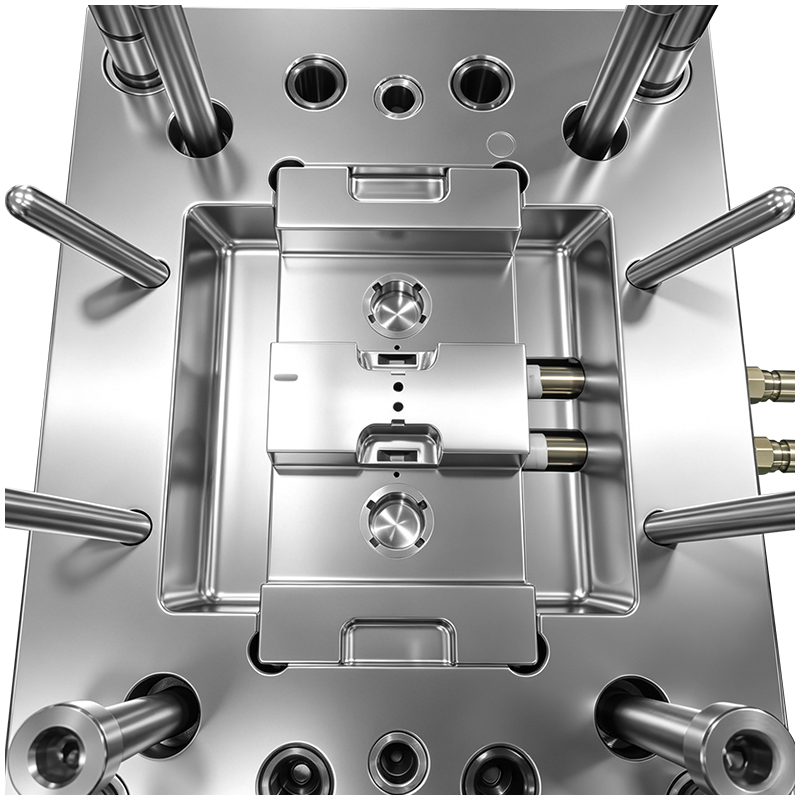

Hierbei handelt es sich um eine hocheffiziente kundenspezifische Spritzgussform, die speziell für die Massenproduktion von Gehäuseschalenteilen aus TPE (Thermoplastisches Elastomer) entwickelt wurde. Mit einer ausgewogenen 1×2-Kavitätskonfiguration, einem großen Seitenanschnittsystem, hochwertigem 2344-Heißarbeitsformstahl, der auf HRC48–52 gehärtet ist, und einer feinmatten SPI-B2-Formstruktur ist dieses Werkzeug für die Flexibilität, die weiche Haptik und die konsistente Dimensionsstabilität konzipiert, die TPE-Komponenten in Anwendungen der Unterhaltungselektronik, der Automobil- und Haushaltsgerätebranche erfordern.
Hauptmerkmale
✅ Ausgewogenes 1×2-Hohlraum-Design für hohe Effizienz
Das 1×2-Kavitäten-Layout erzeugt zwei identische Gehäuseschalen pro Zyklus, was die Produktionsleistung verdoppelt und gleichzeitig einen perfekt ausgewogenen Schmelzfluss und eine gleichmäßige Druckverteilung über beide Kavitäten hinweg gewährleistet. Dieses symmetrische Design eliminiert Qualitätsschwankungen zwischen Teilen, verkürzt die Zykluszeiten und ist ideal für die Produktion von TPE-Gehäuseschalen mit mittlerem bis hohem Volumen.
✅ Großes Seitentorsystem, optimiert für TPE
Ein präzisionsgefertigtes großes Seitentorsystem ist strategisch an der unkritischen Kante der Gehäuseschale positioniert. Dieses Anschnittdesign ist perfekt für die hohe Elastizität und niedrige Schmelzviskosität von TPE geeignet:
Gewährleistet ein gleichmäßiges, vollständiges Füllen der dünnen Wände und der komplexen Geometrie des Teils
Reduziert Scherspannungen und verhindert Materialabbau
Ermöglicht ein sauberes und einfaches Trimmen der Torreste und hinterlässt keine unschönen Spuren auf sichtbaren Oberflächen
Beseitigt das Risiko von Angussfäden oder Ankleben, die häufig bei TPE-Materialien auftreten
✅ 2344 HRC48-52 Formstahlkonstruktion
Hergestellt aus hochwertigem Warmarbeitswerkzeugstahl 2344 (1.2344), gehärtet und angelassen auf HRC48–52, bietet diese Form eine außergewöhnliche Haltbarkeit:
Die hohe Härte sorgt für eine hervorragende Verschleißfestigkeit, selbst bei wiederholten TPE-Injektionszyklen
Die hervorragende Zähigkeit verhindert Risse bei wiederholtem Spann- und Einspritzdruck
Die hervorragende thermische Stabilität sorgt für konstante Formtemperaturen und verhindert so einen Verzug oder eine Dimensionsverschiebung der Teile
Lange Lebensdauer von ≥1.000.000 Zyklen bei ordnungsgemäßer Wartung
✅ SPI-B2 Feine matte Formtextur
Die Formhohlräume sind nach SPI-B2-Standard präzisionsbearbeitet (feine matte Textur, Ra 1,6–3,2 μm):
Verbessert das weiche und griffige Gefühl der endgültigen TPE-Gehäuseschale
Verbessert die Formtrennung und verhindert, dass das elastische TPE-Teil an der Kavität festklebt
Verdeckt kleinere Oberflächenfehler und Fließspuren, die bei TPE-Materialien häufig auftreten
Sorgt für ein gleichmäßiges, professionelles mattes Erscheinungsbild, ideal für verbraucherorientierte Produkte
✅ TPE-spezialisiertes Kühl- und Belüftungssystem
Optimierte Kühlkanäle sind nahe an den Wänden des Gehäusemantels positioniert, um eine gleichmäßige Kühlung zu gewährleisten und ungleichmäßiges Schrumpfen oder Verziehen zu verhindern.
Durch die präzise Entlüftung an der Trennfuge und den Angussbereichen wird eingeschlossene Luft effektiv abgeführt, wodurch Brandflecken oder unvollständige Füllung vermieden werden.
Das Formdesign erfüllt die Verarbeitungsanforderungen von TPE bei niedrigen Temperaturen und verhindert Überhitzung und Materialverschlechterung.
Technische Spezifikationen
| Parameterdetails | |
| Schimmelpilztyp | Kundenspezifische Spritzgussform für TPE-Gehäuseschale |
| Hohlraumkonfiguration | 1×2 Kavität (2 Teile pro Zyklus) |
| Kompatibles Material | TPE (Thermoplastisches Elastomer, einschließlich weicher/mittelharter Sorten) |
| Torsystem | Großes Seitentor |
| Formstahl | 2344 (1.2344) Warmarbeitsstahl, gehärtet HRC48-52 |
| Hohlraumfinish | SPI-B2 Feine matte Textur |
| Schimmelpilzbasis | S50C Kohlenstoffstahl, HRC28-32 |
| Formenleben | ≥1.000.000 Zyklen (bei ordnungsgemäßer Wartung) |
| Anwendung | Griffe für elektronische Geräte, Soft-Touch-Zierleisten für Kraftfahrzeuge, Gehäuse von Haushaltsgeräten, Griffe für Elektrowerkzeuge |
FAQ
-
F: Warum TPE für Gehäuseschalen verwenden?
A: TPE bietet hervorragende Elastizität, Soft-Touch-Haptik und Rutschfestigkeit und eignet sich daher ideal für komfortable, ergonomische Gehäuseschalen, die Halt und Haltbarkeit erfordern.
-
F: Warum ein großes Seitentor für TPE?
A: Ein großer Seitenanschnitt sorgt für ein gleichmäßiges, spannungsarmes Füllen des elastischen TPE-Materials, verhindert eine Materialverschlechterung und ermöglicht ein sauberes Trimmen der Angussreste.
-
F: Warum 2344 HRC48-52 Stahl?
A: Hohe Härte und Zähigkeit sorgen für eine hervorragende Verschleißfestigkeit und eine lange Lebensdauer der Form, selbst bei den wiederholten Einspritzzyklen, die für die TPE-Produktion erforderlich sind.
-
F: Was bewirkt die SPI-B2-Textur für den TPE-Teil?
A: Die feine matte Oberfläche verbessert das Soft-Touch-Gefühl, verbessert die Formtrennung und verbirgt kleinere Oberflächenfehler, die bei TPE-Materialien häufig auftreten.
