1*2 Hohlraum PA6+30GF Material Heißkanal 2344 HRC48-52 Formstahl SPI-B2 Textur Kunststoffgehäuse Teilform

Produktübersicht

Hauptmerkmale

✅ Ausgewogenes 1×2-Hohlraum-Design für hohe Effizienz

• Das 1×2-Kavitäten-Layout erzeugt zwei identische Gehäuseteile pro Zyklus, was die Leistung verdoppelt und gleichzeitig einen perfekt ausgewogenen Schmelzfluss und eine gleichmäßige Druckverteilung über beide Kavitäten hinweg gewährleistet.

• Das symmetrische Angusssystem sorgt für identische Füllbedingungen für jedes Teil, eliminiert Qualitätsschwankungen und minimiert die Zykluszeit für eine kostengünstige Produktion mittlerer bis hoher Stückzahlen.

• Verstärkte Formplatten und Präzisionsführungssäulen verhindern eine Durchbiegung unter den hohen Einspritzdrücken, die für glasfaserverstärkte Materialien erforderlich sind, und bewahren kritische Maßtoleranzen an Montagevorsprüngen und Schnappverbindungen.

✅ Heißkanalsystem optimiert für PA6+30GF

• Das integrierte Heißkanalsystem macht Kaltkanäle überflüssig und reduziert Materialverschwendung und Zykluszeit drastisch, was besonders bei kostenintensiven glasfaserverstärkten Harzen von entscheidender Bedeutung ist.

• Beheizte Düsen sorgen für eine gleichmäßige Schmelzetemperatur, verhindern eine vorzeitige Erstarrung und gewährleisten eine vollständige, gleichmäßige Füllung der komplexen Geometrie des Gehäuses, einschließlich tiefer Rippen und dicker Vorsprünge.

• Das System verhindert das Einfrieren und Auslaufen des Angusses, sorgt für eine saubere, gleichbleibende Qualität des Angusses und reduziert die Nachbearbeitung.

✅ 2344 HRC48-52 Formstahlkonstruktion

• Hergestellt aus hochwertigem Warmarbeitsstahl 2344 (1.2344), gehärtet und angelassen auf HRC48–52, bietet diese Form außergewöhnliche Verschleißfestigkeit und Zähigkeit.

• Die hohe Härte ist entscheidend, um der abrasiven Natur von glasfaserverstärktem PA6+30GF standzuhalten, vorzeitigen Verschleiß der Kavitätsoberfläche zu verhindern und scharfe, saubere Teilekanten über lange Produktionsläufe beizubehalten.

• Die hervorragende thermische Stabilität und Beständigkeit des Stahls gegen thermische Ermüdung gewährleisten eine gleichbleibende Formleistung auch bei den hohen Verarbeitungstemperaturen, die für glasfaserverstärktes Nylon erforderlich sind, was zu einer langen Lebensdauer von ≥1.000.000 Zyklen führt.

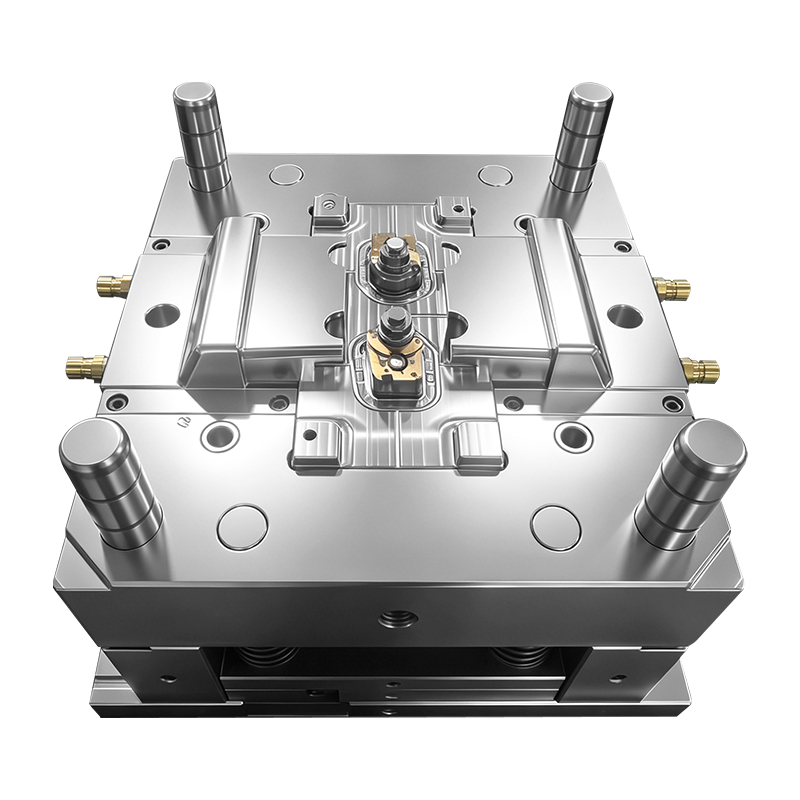

✅ SPI-B2 Finish mit feiner, matter Textur

• Die Formhohlräume sind nach SPI-B2-Standard präzisionsbearbeitet (feine matte Textur, Ra 1,6–3,2 μm).

• Diese Textur ist ideal für PA6+30GF-Teile, da sie dabei hilft, durch Glasfasern verursachte kleinere Oberflächenfehler zu verbergen, die Formtrennung verbessert und für ein einheitliches, professionelles Erscheinungsbild sorgt.

• Die feine matte Oberfläche verringert außerdem die Reibung zwischen dem Teil und der Form und minimiert so das Risiko von Kratzern oder Anhaften beim Auswerfen.

✅ PA6+30GF Spezialisierte Kühlung und Entlüftung

• Die Form verfügt über ein optimiertes Kühlkanallayout, wobei die Kühlleitungen nahe an den dicken Abschnitten und Vorsprüngen des Gehäuses positioniert sind, um eine schnelle und gleichmäßige Kühlung zu gewährleisten. Dies kontrolliert die hohe Kristallinität des Materials und verhindert Verzug oder Einfallstellen.

• Durch die präzise Entlüftung an den Teilekanten, Rippenkreuzungen und tiefen Hohlräumen wird eingeschlossene Luft effektiv abgeführt, wodurch Brandflecken oder unvollständige Füllungen aufgrund der hohen Viskosität des Materials vermieden werden.

Technische Spezifikationen

FAQ

1. F: Warum PA6+30GF für dieses Gehäuseteil verwenden?

   A: Die 30-prozentige Glasfaserverstärkung erhöht die Steifigkeit, Festigkeit und Formstabilität des Materials erheblich und macht es ideal für Strukturgehäuse, die Tragfähigkeit und Widerstandsfähigkeit gegen Hitze und Verformung erfordern.
2. F: Warum wurde für diese Form 2344-Stahl gewählt?

   A: Die hohe Härte (HRC48-52) von 2344-Stahl sorgt für eine hervorragende Verschleißfestigkeit, die für die Widerstandsfähigkeit gegen die abrasiven Glasfasern in PA6+30GF unerlässlich ist. Dadurch wird sichergestellt, dass die Form über Millionen von Zyklen hinweg ihre Präzision und Oberflächenqualität behält.
3. F: Welche Vorteile bietet ein Heißkanalsystem für PA6+30GF?

   A: Es eliminiert verschwenderische Kaltkanäle, was bei teuren glasfaserverstärkten Materialien von entscheidender Bedeutung ist. Es sorgt außerdem für einen gleichmäßigen Schmelzfluss, verhindert Materialabbau und verkürzt die Zykluszeit.
4. F: Was bewirkt die SPI-B2-Textur für das Gehäuse?

   A: Die feine matte Oberfläche verdeckt kleinere Oberflächenfehler durch Glasfasern, verbessert die Formtrennung und verleiht dem Teil ein langlebiges, blendfreies Aussehen, das für Industrie- und Automobilanwendungen geeignet ist.
