1*1 PC-Material, großes Seitentor, S136H-Stahl, lichtdurchlässige Oberfläche, hochpräzise Linsen, transparente Kunststoffkomponenten, Spritzgussform

1*1 PC-Material, großes Seitentor, S136H-Stahl, lichtdurchlässige Oberfläche, hochpräzise Linsen, transparente Kunststoffkomponenten, Spritzgussform

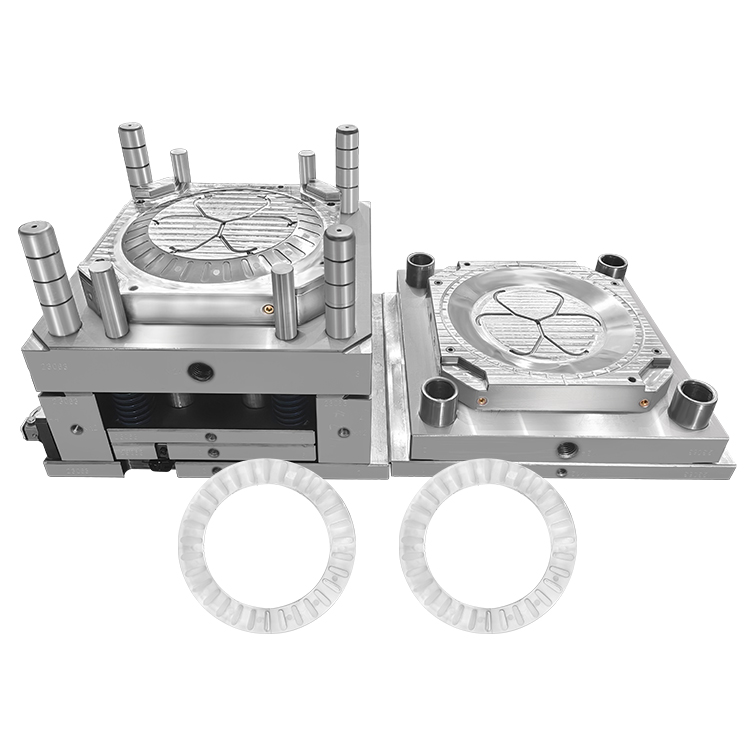

Hierbei handelt es sich um eine hochpräzise 1×1-Spritzgussform mit einer Kavität, die speziell für die Herstellung lichtdurchlässiger transparenter Linsenkomponenten aus PC (Polycarbonat) entwickelt wurde. Die Form ist mit einem großen Seitenangusskanalsystem ausgestattet und verwendet für Hohlraum und Kern erstklassigen Edelstahl S136H, der für ultraglatte lichtdurchlässige Oberflächen und die Massenproduktion klarer optischer Kunststoffteile optimiert ist.

Menge:
Verfügbarkeitsstatus:





erkundigen In den Einkaufswagen

Modell:
23063
Produktmarke:
YIXUN mold
Produktcode:
8480419090

Produktbeschreibung

Produktübersicht

Hierbei handelt es sich um eine hochpräzise 1×1-Spritzgussform mit einer Kavität, die speziell für die Herstellung lichtdurchlässiger transparenter Linsenkomponenten aus PC (Polycarbonat) entwickelt wurde. Die Form ist mit einem großen Seitenangusskanalsystem ausgestattet und verwendet für Hohlraum und Kern erstklassigen Edelstahl S136H, der für ultraglatte lichtdurchlässige Oberflächen und die Massenproduktion klarer optischer Kunststoffteile optimiert ist.

Technische Spezifikationen der Form

Parameterspezifikation
Formenkonfiguration	1×1 Single-Cavity-Design
Läufersystem	Einspritzung mit großem Seitenanschnitt, optimiert für einen transparenten Materialfluss
Formmaterial	PC (Polycarbonat), lichtdurchlässiger Typ
Hohlraum- und Kernstahl	Vorgehärteter Edelstahl S136H (korrosionsbeständig, polierbar)
Härte	HRC 48–52 (typisch für S136H)
Oberflächenbeschaffung	Ultrafeine Politur für lichtdurchlässige, fehlerfreie optische Oberflächen
Anwendung	Hochpräzise transparente Linsen, optische Komponenten, Lichtleiter und Abdeckungen

Wichtige Design- und Leistungsvorteile

1. 1×1 Single-Cavity-Design für optische Präzision

Das Einzelhohlraum-Layout eliminiert Strömungsungleichgewichte und gewährleistet eine gleichmäßige Materialverteilung und keine Verzerrung für kritische optische Merkmale. Dieser Aufbau ermöglicht eine strenge Prozesskontrolle, die für die Aufrechterhaltung einer konsistenten Lichtdurchlässigkeit und Maßgenauigkeit bei transparenten PC-Linsen unerlässlich ist.

2. Großes Seitentor-Laufsystem für transparenten PC

PC ist ein hochviskoses, wärmeempfindliches Material, das optimierte Fließwege erfordert:

Geringe Scherbeanspruchung: Der große Seitenanschnitt minimiert den Materialabbau und verhindert Vergilbung, Trübung oder Fließspuren, die die optische Klarheit beeinträchtigen.
Vollständige Füllung: Gewährleistet einen vollständigen und gleichmäßigen Materialfluss in komplizierte Linsengeometrien und vermeidet kurze Schüsse oder Lufteinschlüsse.
Reduzierte Restspannung: Eine ausgeglichene Druckverteilung eliminiert interne Spannungen, die für die Vermeidung von Verzug oder optischen Verzerrungen in fertigen Teilen von entscheidender Bedeutung sind.

3. S136H-Stahl: Der Goldstandard für optische und medizinische Formen

S136H ist ein Premium-Edelstahl, der sich ideal für transparente und hochglanzpolierte Anwendungen eignet:

Hervorragende Korrosionsbeständigkeit: Verhindert Lochfraß oder Fleckenbildung durch Feuchtigkeit oder Zusatzstoffe und sorgt so für langfristige Formstabilität und konsistente Teileklarheit.
Außergewöhnliche Polierbarkeit: Ermöglicht ultrafeines Spiegelpolieren und erzeugt fehlerfreie, lichtdurchlässige Oberflächen, die für optische Linsen erforderlich sind.
Hohe Härte und Verschleißfestigkeit: Die Härte HRC 48–52 sorgt für eine lange Lebensdauer, selbst bei wiederholten Hochtemperatur-PC-Einspritzzyklen.

4. Ultraglatte, lichtdurchlässige Oberfläche

Der Formhohlraum und der Kern sind präzisionspoliert, um strenge optische Standards zu erfüllen:

Keine Oberflächenfehler: Beseitigt Kratzer, Vertiefungen oder Texturen, die das Licht streuen und die Linsenleistung beeinträchtigen würden.
Konsistente Klarheit: Gewährleistet eine gleichmäßige Lichtdurchlässigkeit über die gesamte Linsenoberfläche, was für Anwendungen wie LED-Abdeckungen, Kameraobjektive oder Lichtleiter von entscheidender Bedeutung ist.
Einfaches Entformen: Die polierte Oberfläche reduziert die Auswurfreibung und verhindert so das Anhaften oder Beschädigen empfindlicher transparenter Teile.

5. PC-Materialoptimierung für optische Leistung

PC wird aufgrund seiner hohen Schlagfestigkeit, hervorragenden Lichtdurchlässigkeit und Dimensionsstabilität ausgewählt. Diese Form ist für die besonderen Formanforderungen von PC optimiert:

Minimiert Trübungen oder Verfärbungen durch scherarmes Anschnittdesign und präzise Temperaturregelung.
Verhindert Einfallstellen oder Verzug in dicken Brillenglasabschnitten.
Hält enge Toleranzen für kritische Merkmale wie Linsenkrümmung oder Montagevorsprünge ein.

Anwendung & Qualitätssicherung

Diese Form wurde speziell für hochpräzise transparente optische Komponenten entwickelt, bei denen es auf Klarheit, Genauigkeit und Haltbarkeit ankommt. Zu den gängigen Anwendungen gehören:

LED-Lichtabdeckungen und Diffusoren
Kameraobjektivgehäuse und Schutzlinsen
Sichtfenster für medizinische Geräte
Industrielle Lichtleiter und transparente Gehäuse

Die Verwendung von S136H-Stahl und das Präzisionspolieren gewährleisten konsistente, fehlerfreie Teile, selbst bei Großserienproduktionen.

Abschluss

Das 1×1-Kavitäten-PC-Spritzgusswerkzeug mit S136H-Stahl und großem Seitenanschnitt ist eine Hochleistungslösung für die Herstellung hochwertiger transparenter Linsenkomponenten. Sein Design erfüllt die besonderen Herausforderungen beim Formen transparenter PC-Teile und bietet die optische Klarheit, Präzision und lange Lebensdauer, die für anspruchsvolle Anwendungen erforderlich sind.

Spritzgussform für transparente Kunststoffkomponenten Spritzgussform für hochpräzise Linsen aus Kunststoffkomponenten Lichtdurchlässige Oberflächenform aus S136H-Stahl
