Produktübersicht

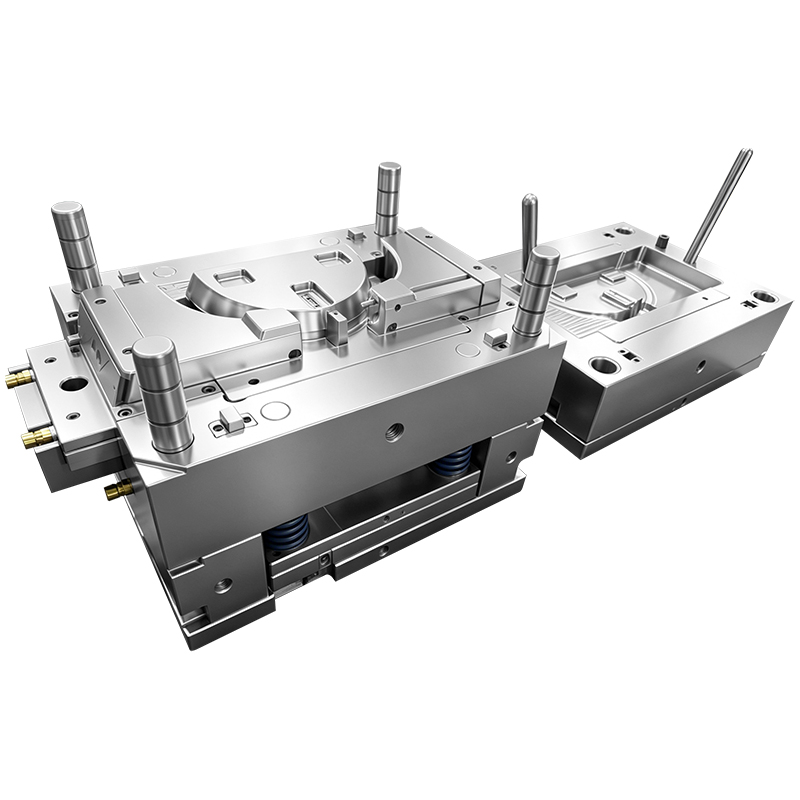

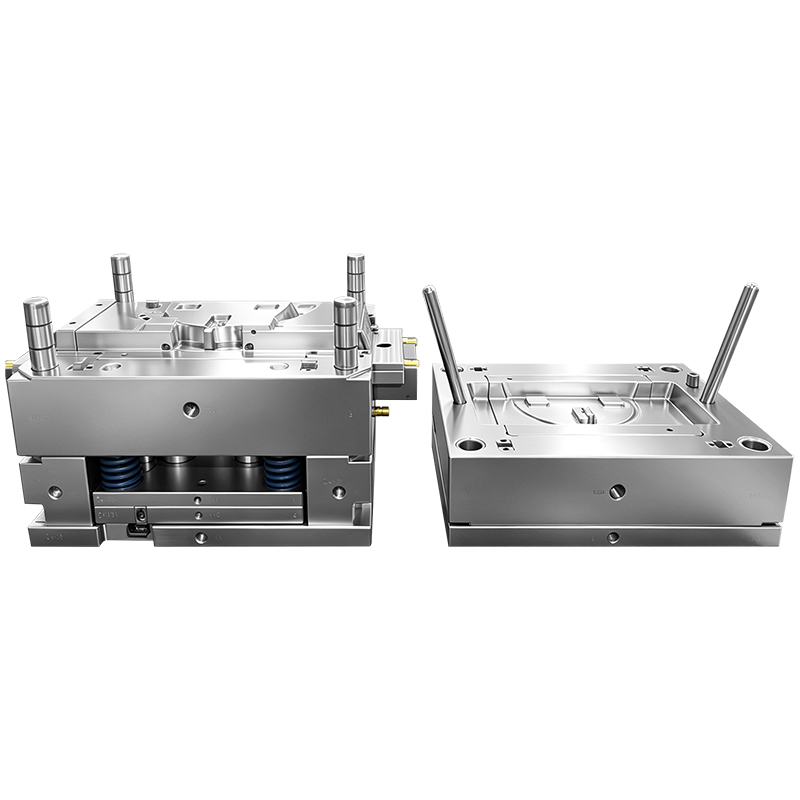

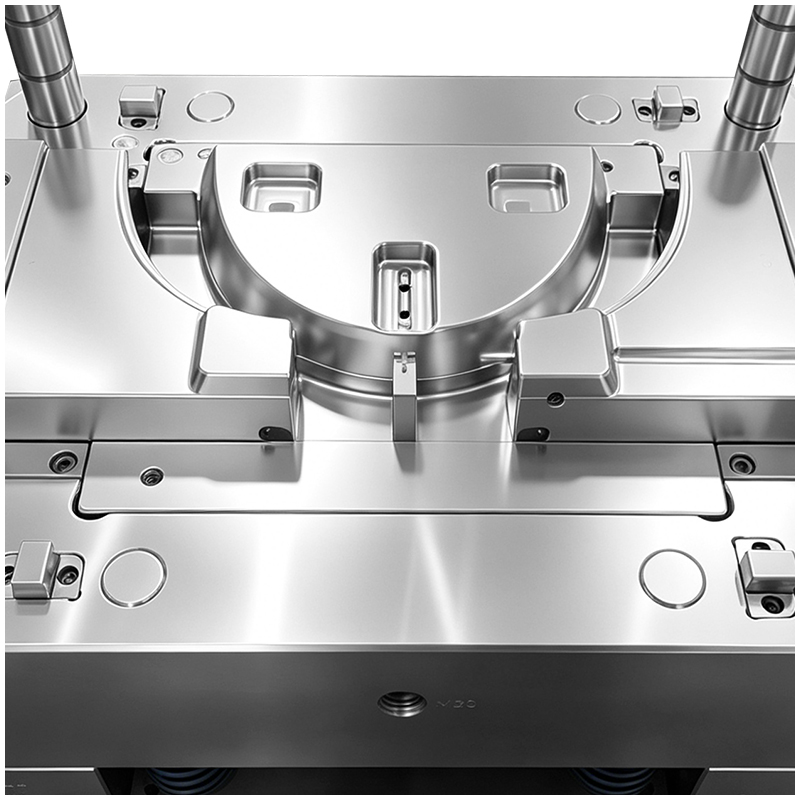

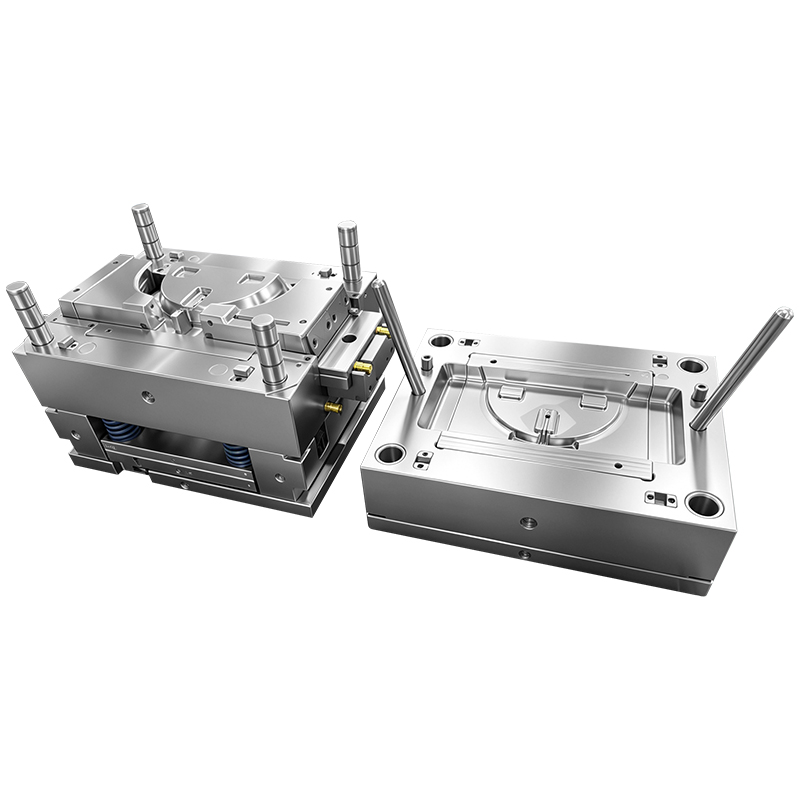

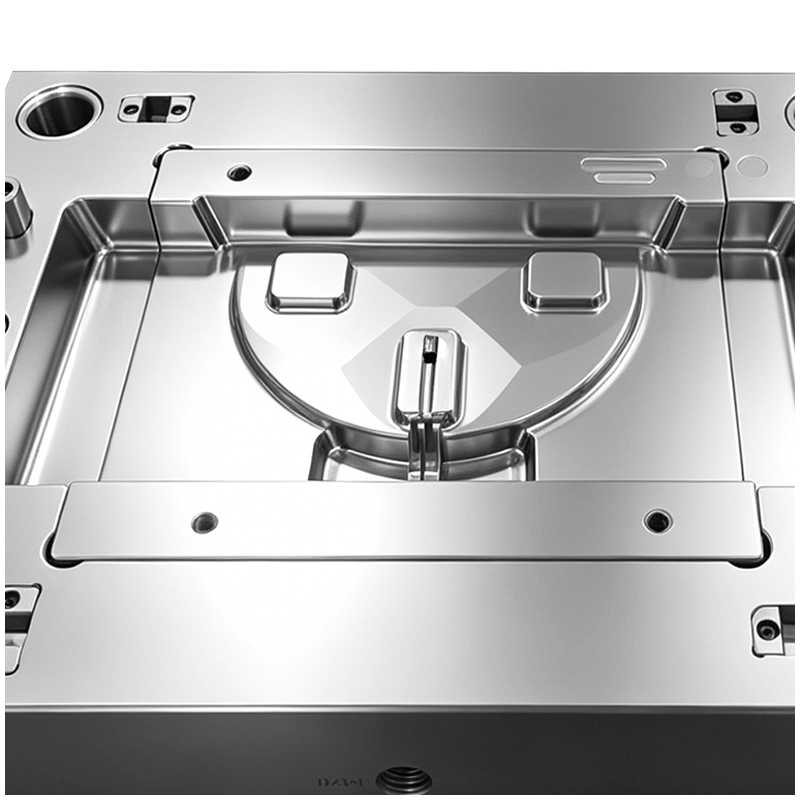

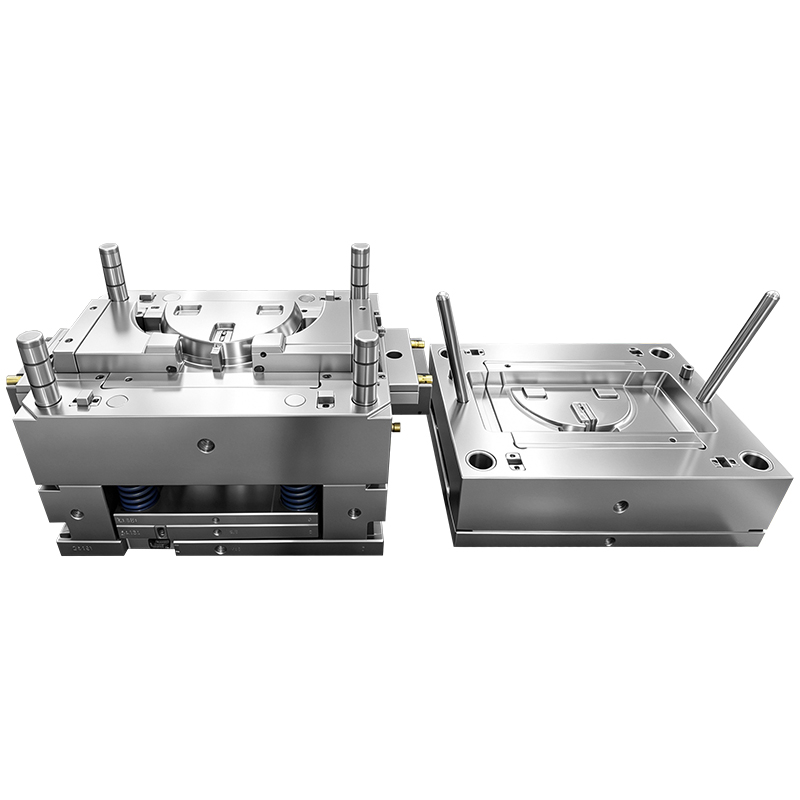

Diese 1×1-Kavität-Spritzgussform für gebogene Kunststoffteile wird speziell für die Formung gebogener Steuersätze/Clips aus PA66 speziell angefertigt. Sie verwendet einen ausgereiften U-Boot-Anguss und eine große Angusszuführungsstruktur, um hohe Schrumpfung und schnell abkühlende Formfehler bei PA66 zu beheben. Der Kern und die Kavität werden aus hochwertigem vorgehärtetem rostfreiem Formstahl 1.2083 gefertigt, der Polierleistung, Rostschutzeigenschaften und langfristige Dimensionsstabilität für eine kontinuierliche PA66-Massenproduktion in Einklang bringt.
Als maßgeschneiderte Spritzgussform mit einer Kavität liegt der Schwerpunkt auf der hochpräzisen Steuerung gekrümmter Konturen für Lichtbogen-Kunststoffzubehör. Das optimierte Läufer- und Kühllayout verhindert wirksam Verzug, Einfallstellen und unvollständige Füllung, die häufig bei dünnen, gebogenen PA66-Teilen auftreten und häufig für Kopfhörer-Kopfbügelhaken, elektronische gebogene Schnallen und kleine präzise gebogene Strukturkomponenten verwendet werden.
Kernform-Parametertabelle
| Detaillierte Informationen | zum Spezifikationselement |
| Hohlraumlayout | 1×1 Einzelkavität |
| Zielharz | PA66 (Nylon66, ungefüllt / optional mit kurzen Glasfasern gefüllt) |
| Torform | Verborgenes U-Boot-Tor |
| Angussdesign | Kalter Anguss mit großem Durchmesser |
| Formkern/Hohlraumstahl | 1.2083 Vorgehärteter rostfreier Formstahl |
| Geformtes Produkt | Kundenspezifische gebogene Kunststoffteile |
| Produktionsmodus | Halbautomatischer und automatischer Versuch sowie formelle Kleinserienproduktion |
Vorteile des Kernformdesigns
1. 1×1 Einzelkavität für Präzisionsforschung und -entwicklung und Kleinserien
Die Einzelkavitätsstruktur senkt die anfänglichen Formkosten, ist praktisch für häufige Mustermodifikationen und Prototypenüberprüfungen und eignet sich ideal für die Entwicklung neuer gebogener PA66-Teile und kundenspezifische Kleinserienbestellungen.
2. Verstecktes U-Boot-Tor für gebogene Komponenten
Der U-Boot-Anschnitt ist auf der Innenfläche des Produkts verborgen, es gibt keine offensichtlichen Angussrückstände auf der gekrümmten Außenfläche, sodass keine Schneidarbeiten nach dem Anschnitt mehr anfallen und Kratzer auf der fertig gekrümmten Bogenoberfläche vermieden werden.
3. Großer Angusskanal, optimiert für PA66-Spritzguss
PA66 zeichnet sich durch große Formschrumpfung und schnelle Abkühlgeschwindigkeit aus; Der große Anguss speichert überschüssigen geschmolzenen Kunststoff, um einen stabilen Packungsdruck zu gewährleisten, kompensiert Materialschwund und beseitigt Schrumpfungsgruben und Hohlstellen an gebogenen dickwandigen Abschnitten.
4. Vorzüge von rostfreiem Formstahl 1.2083
Der vorgehärtete Stahl 1.2083 verfügt über eine inhärente Korrosionsschutzfähigkeit und verhindert Hohlraumrost, der durch feuchtes PA66-Rohmaterial verursacht wird. Die feine Kornstruktur unterstützt die anpassbare VDI/SPI-Oberflächenbeschaffenheit und sorgt für die Präzision der gekrümmten Hohlraumkontur beim Langzyklusformen.
5. Spezielles Kühllayout mit gebogener Kontur
Der Kühlkanal folgt dem gewölbten Umriss des Teils und sorgt so für eine gleichmäßige Wärmeableitung, verringert die innere Restspannung und begrenzt die Biegeverformung des gekrümmten Teils nach dem Auswerfen.
Anwendungsbereich
PA66 gebogene Kopfhörer-Kopfbügelhaken, Kunststoffclips für tragbare Geräte, kleine gebogene Befestigungselemente für die Automobilindustrie, gebogene Befestigungshalterungen für elektronische Geräte und präzise gebogenes Zubehör für die Unterhaltungselektronik.
FAQ
F1: Was ist der Vorteil des U-Boot-Angusses bei einer gebogenen PA66-Form?
A1: Der U-Boot-Anschnitt schneidet automatisch in die Innenwand des Teils, kein Anschnittgrat auf der gekrümmten Außenfläche, erspart manuelles Zuschneiden und sorgt für ein perfektes Erscheinungsbild der bogenförmigen Fertigteile.
F2: Warum sollte ein großer Anguss für das PA66-Formteil verwendet werden?
A2: Der große Anguss speichert zusätzliches Schmelzmaterial, um den Haltedruck aufrechtzuerhalten, gleicht die hohe Schrumpfung von PA66 aus und vermeidet Einfallstellen und Hohlräume an den dicken Stellen des gebogenen Teils.
F3: Was ist das Merkmal von 1.2083-Formstahl?
A3: 1.2083 ist rostfreier vorgehärteter Stahl mit hervorragender Rostschutz- und Polierleistung, gut geeignet für feuchtigkeitsanfällige PA66-Verarbeitung und langfristige Beibehaltung der Formgenauigkeit.
F4: Können wir diese Form später für die Massenproduktion auf eine Multikavität aufrüsten?
A4: Ja, wir können die Formbasis auf der Grundlage Ihrer wachsenden Bestellmenge nach Bestätigung des Musters auf ein 1×2/1×4-Hohlraumlayout umgestalten.
F5: Funktioniert diese Form für glasfaserverstärktes PA66?
A5: Standard 1.2083 eignet sich für ungefülltes PA66; Wenn Sie GF-gefülltes PA66-Material verwenden, erhöhen wir die Härte der Formoberfläche oder wechseln auf Stahl mit höherer Abriebfestigkeit.
