1. Produktübersicht
Wir bieten maßgeschneiderte Spritzgussformfertigung und PA66+30GF-Rohrnippel-Spritzgussservice aus einer Hand. Dieser lange zylindrische Rohrendnippel aus Kunststoff ist aus 30 % glasfaserverstärktem technischem PA66-Kunststoff geformt und mit einer maßgeschneiderten Spritzgussform aus hochwertigem, vorgehärtetem XPM-Formstahl, der auf HRC37–43 temperiert ist, kombiniert. Die Spritzgussform mit einer Kavität ist mit einem kombinierten versteckten U-Boot-Anguss- und Seitenanguss-Zufuhrsystem ausgestattet, während die Oberfläche des Formhohlraums mit einer gleichmäßigen Ätztextur nach Standard VDI24 versehen ist. Alle fertigen Spritzgussformen durchlaufen vor dem Versand eine strenge Maß- und Oberflächenprüfung für eine stabile Kleinserien- und Prototypen-Massenproduktion hochfester Rohrnippel.
2. Technische Spezifikationstabelle
| Detaillierter | Artikelparameter |
| Geformte Komponente | Zylindrischer Rohrnippel/Rohrendstopfen aus Kunststoff |
| Formrohstoff | PA66 + 30 % glasfaserverstärkt |
| Formhohlraum-Layout | 1×1 einzelner unabhängiger Hohlraum |

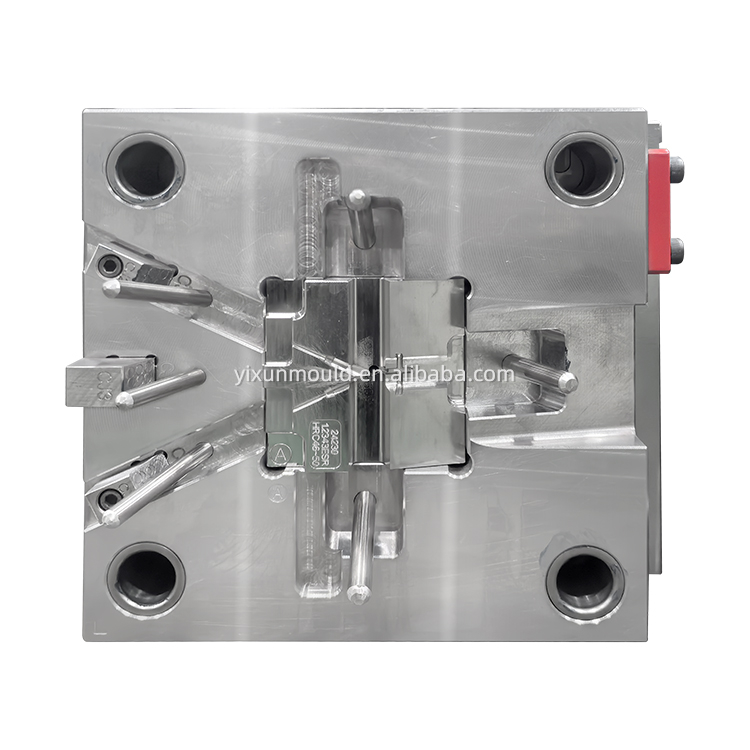

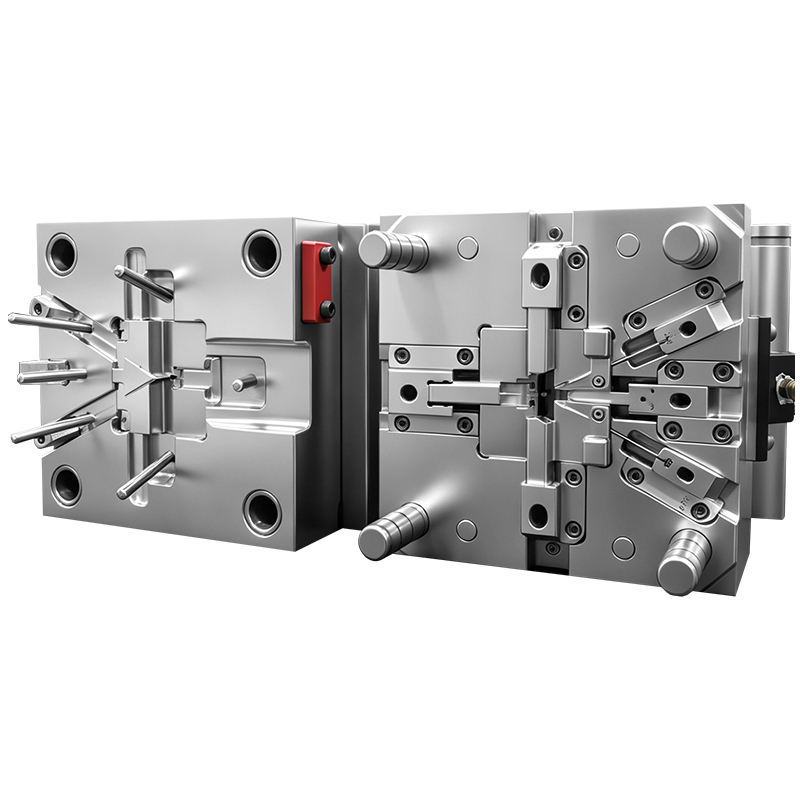

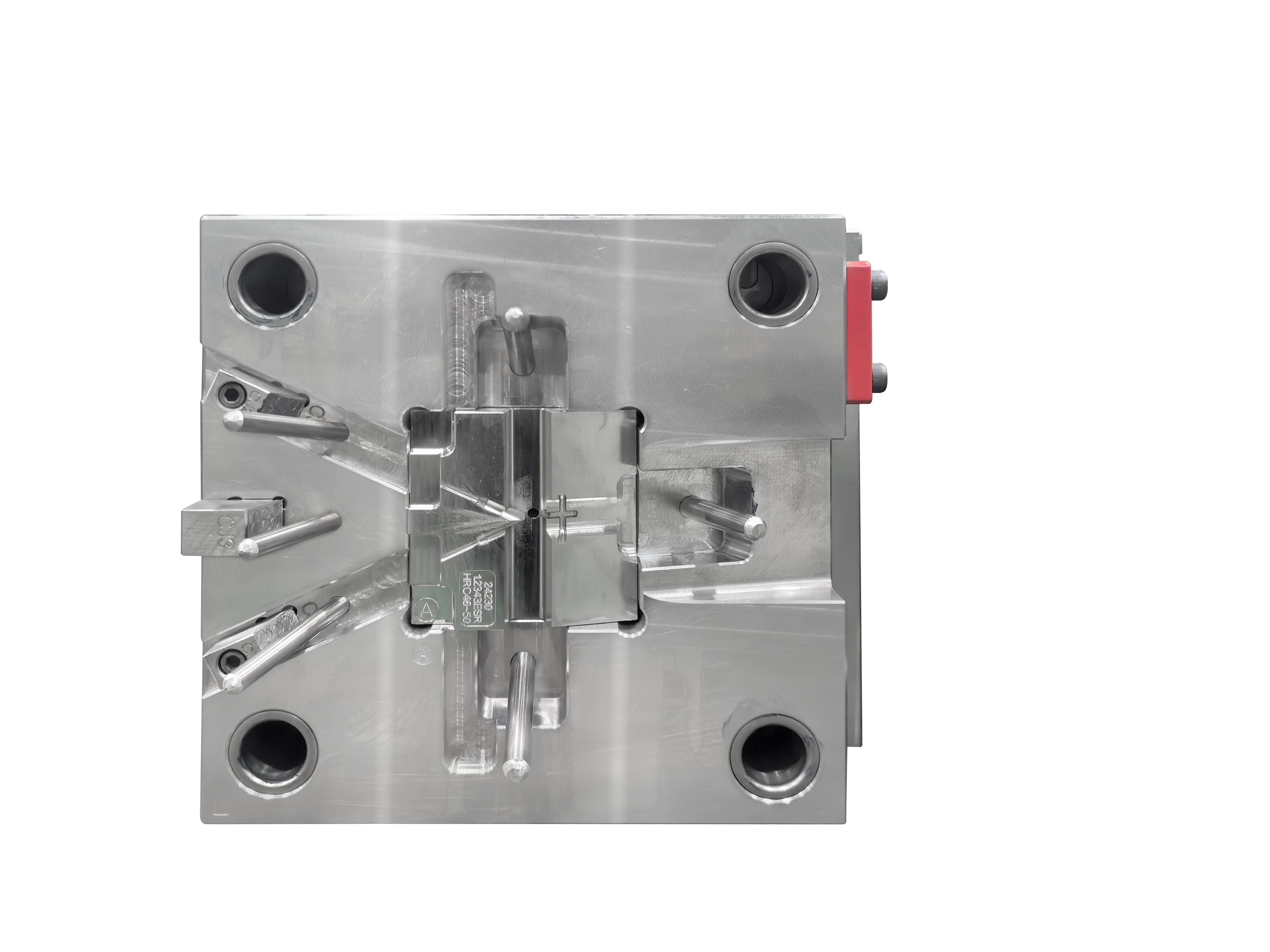

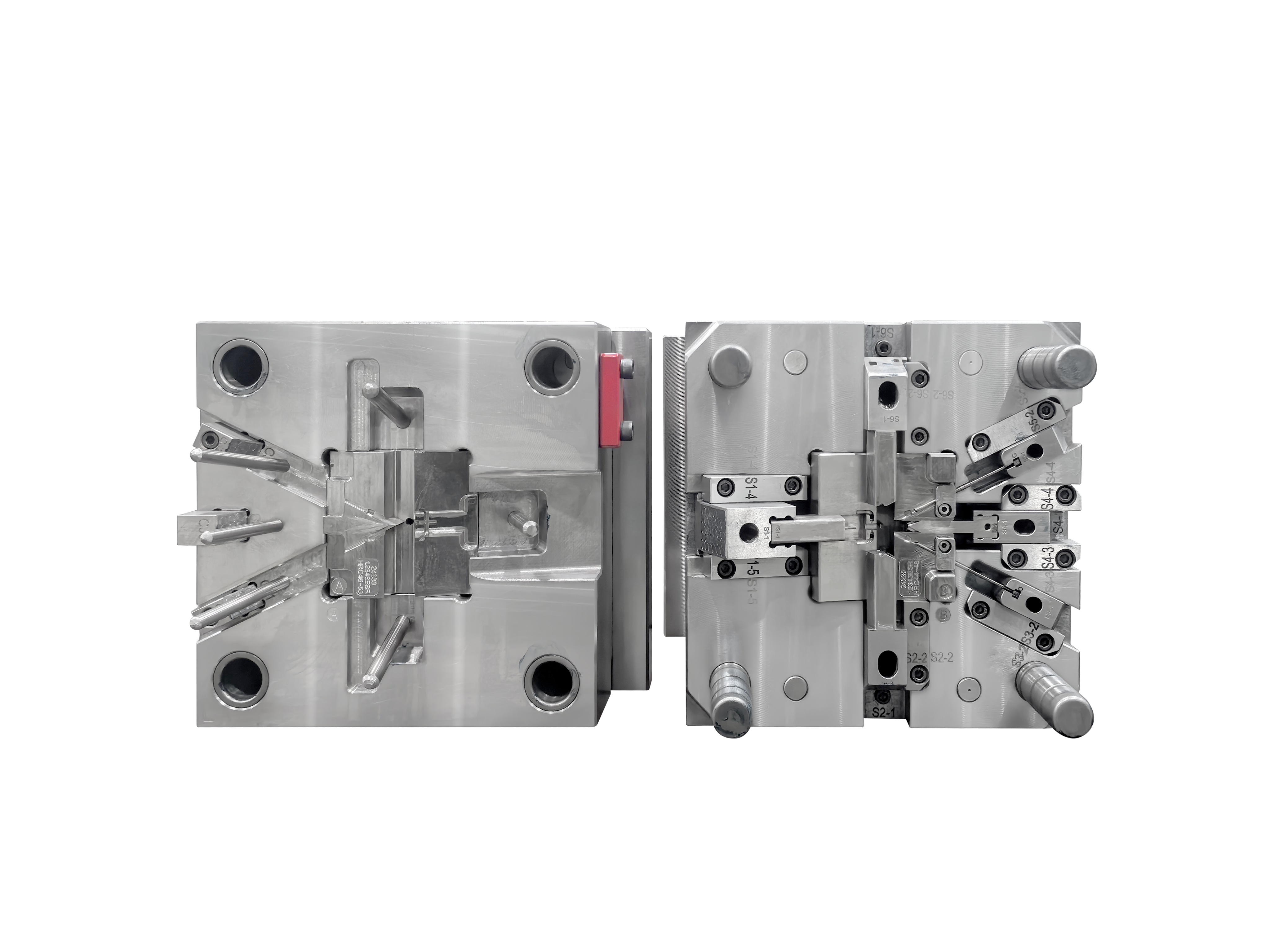

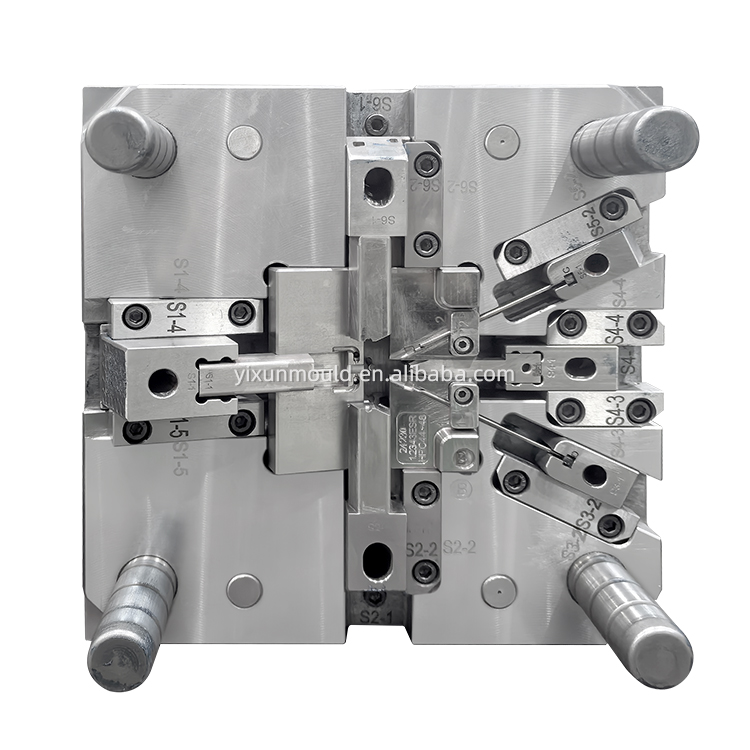

| Kern- und Hohlraumstahl | Vorgehärteter XPM-Formstahl |
| Stahlhärte | HRC37~43 |
| Hohlraumoberfläche | Standardmäßiges VDI24-Ätztextur-Finish |
| Gating-Struktur | Hybrides U-Boot mit verstecktem Tor + Seitentor |
| Kooperationsmodus | OEM/ODM kundenspezifische Spritzgussform + Massenguss |
3. Kernvorteile
✅ Premium XPM HRC37-43 Spritzgussform
Der vorgehärtete XPM-Stahl zeichnet sich durch eine stabile, gleichmäßige Härte von HRC37–43, eine hervorragende Polier- und Strukturätzleistung sowie eine hervorragende Verschleißfestigkeit aus, insbesondere für GF-gefüllte PA-Abrasivformen. Die VDI24-Standard-Hohlraumtextur vermeidet glänzende Rutschspuren auf der Teileoberfläche, verbessert das rutschhemmende Erscheinungsbild des Nippels und deckt gleichzeitig kleinere Formflussspuren ab. Dadurch wird die Ausschussrate bei kontinuierlicher PA66+30GF-Injektion effektiv gesenkt.
✅ 1×1 individuelles Design mit einer Kavität
Die Form mit einer Kavität eignet sich perfekt für die Entwicklung neuer Produktprototypen und kleiner kundenspezifischer Chargenaufträge und ist flexibel für die Änderung der Rohrnippellänge und des Außendurchmessers ohne große Kosten für die Formänderung.
✅ Duales U-Boot + seitliches Hybridtorsystem
Der versteckte U-Boot-Schieber ist auf der glatten Außenfläche des Zylinders des Nippels angebracht und sorgt für eine automatische Unterbrechung nach dem Auswurf mit unsichtbaren Schieberrückständen. Der Seitenanschnitt ist an der verdickten Endkappe des Nippels angeordnet, um eine vollständige Füllung mit geschmolzenem Kunststoff zu gewährleisten und Kurzschussdefekte an der geschlossenen Endstruktur des langen zylindrischen Nippels zu vermeiden.
✅ Hochfeste Rohrnippeleigenschaften aus PA66+30GF
30 % glasfaserverstärktes PA66 sorgt für hervorragende Zugfestigkeit, hohe Temperaturbeständigkeit und Dimensionsstabilität. Der massive zylindrische Nippel ermöglicht ein dichtes Verschließen und Abdichten von Flüssigkeitsleitungen und ist beständig gegen Kriechverformung unter hydraulischem Druck.
✅ Vollständige Anpassung verfügbar
Wir überarbeiten die Gesamtlänge, den Außendurchmesser und den VDI-Texturgrad des Nippels an der Spritzgussform gemäß den 2D-/3D-Zeichnungen oder physischen Mustern des Kunden. Optional können wir bei Bedarf auf unverstärktes PA66/PP wechseln.
4. Hauptanwendungsgebiete
Kleiner Stecknippel für pneumatische Rohrleitungen
Endblockierungsstopfen für die Rohrleitung des Haushaltswasserreinigers
Dichtnippel für Flüssigkeitsleitungen im Automobilbereich
Miniatur-Hydraulikrohrverschraubung für Industrieanlagen
5. Standardmäßiger benutzerdefinierter Serviceablauf
Der Kunde stellt eine 3D-Zeichnung oder ein physisches Brustwarzenmuster zur Verfügung →2. DFM-Analyse und Strukturdesign der Spritzgussform →3. CNC+EDM-Bearbeitung + VDI24-Texturätzung für XPM-Kern und Hohlraum →4. Bearbeitung von Doppel-U-Boot- und Seitenangusskanälen + Formmontage →5. PA66+30GF-Testinjektion und Probenbestätigung →6. Maßgeschneiderte Massenformung nach Genehmigung des Kundenmusters
FAQ-Bereich
F1: Wie viele Spritzgänge kann diese XPM-Spritzgussform durchführen?
A: Bei regelmäßiger Wartung kann die Spritzgussform HRC37-43
F2: Können wir die Länge oder den Durchmesser des Nippels an der fertigen Spritzgussform ändern?
A: Unsere hauseigene Formenwerkstatt kann Kerneinsätze überarbeiten, um die Nippelabmessungen basierend auf aktualisierten technischen Zeichnungen anzupassen.
F3: Können Kunden vor der Großbestellung Testmuster vor der Produktion erhalten?
A: Ja, wir arrangieren nach Fertigstellung der Form PA66+30GF-Prototypmuster für Ihre Festigkeits- und Dimensionsüberprüfung.
F4: Kann diese Spritzgussform unverstärkte PA66-Kunststoffnippel herstellen?
A: Nach der Feinabstimmung der Injektionsparameter und der Gate-Flow-Anpassung über unsere technische Bewertung verfügbar.
