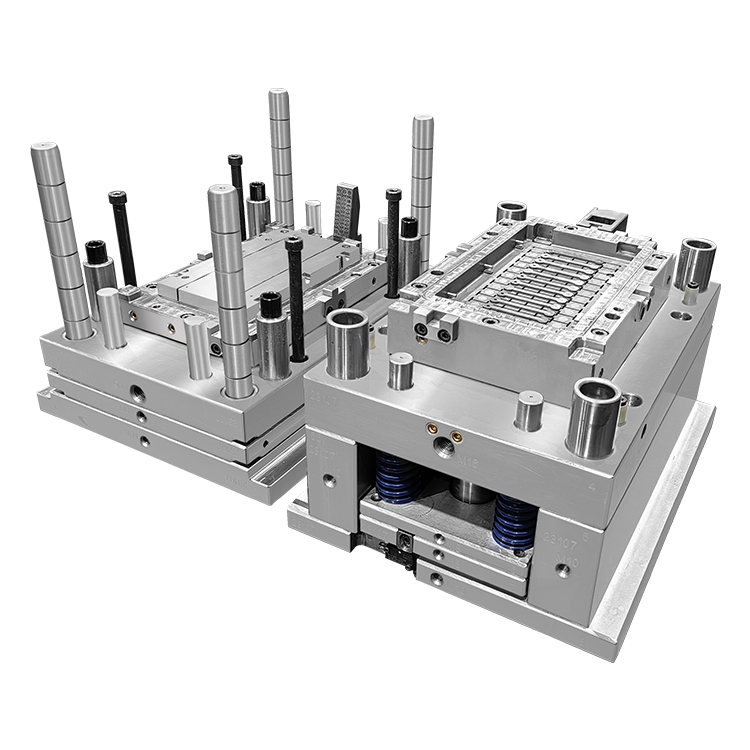

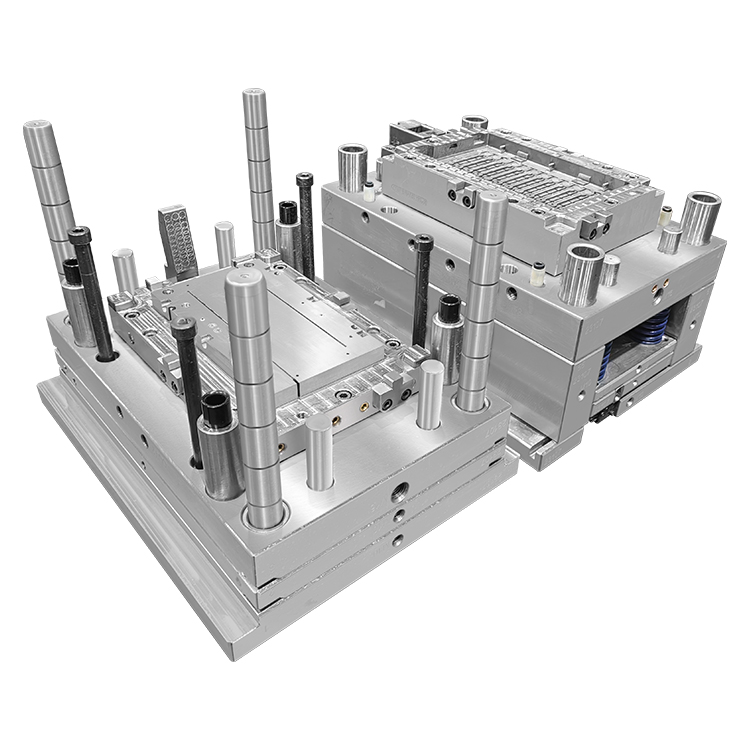

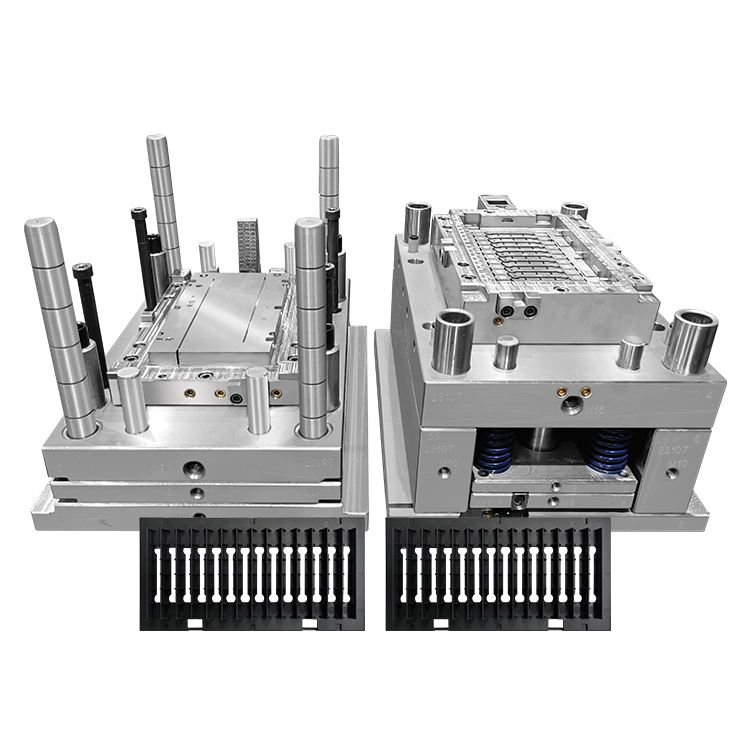

Hierbei handelt es sich um eine hochpräzise 1×1-Kavitäten-Spritzgussform, die für die Herstellung von Strukturkunststoffplatten aus PA6 + 30 % glasfaserverstärktem Material entwickelt wurde. Diese aus hochwertigem 2083H-Formstahl (gehärtet auf HRC 29–34) gefertigte Form verfügt über einen punktgenauen Anguss und eine VDI 21 EDM-Textur auf der Kernoberfläche und liefert maßgenaue, funktionale Platten mit einem konsistenten, feinen Finish. Es ist ideal für die Herstellung starrer, hochfester Kunststoffplatten für Anwendungen in der Automobil-, Elektronik- und Industrieausrüstung.

Menge:
Verfügbarkeitsstatus:





erkundigen In den Einkaufswagen 天猫购买

Modell:
23107
Produktmarke:
YIXUN mold
Produktcode:
8480419090

Produktbeschreibung

Produktübersicht

Hierbei handelt es sich um eine hochpräzise 1×1-Kavitäten-Spritzgussform, die für die Herstellung von Strukturkunststoffplatten aus PA6 + 30 % glasfaserverstärktem Material entwickelt wurde. Diese aus hochwertigem 2083H-Formstahl (gehärtet auf HRC 29–34) gefertigte Form verfügt über einen punktgenauen Anguss und eine VDI 21 EDM-Textur auf der Kernoberfläche und liefert maßgenaue, funktionale Platten mit einem konsistenten, feinen Finish. Es ist ideal für die Herstellung starrer, hochfester Kunststoffplatten für Anwendungen in der Automobil-, Elektronik- und Industrieausrüstung.

Formspezifikationen

Parameterdetails
Schimmelpilztyp	Hochpräzises Kunststoffplatten-Spritzgusswerkzeug mit 1×1 Kavität
Kompatibles Material	PA6 + 30 % glasfaserverstärktes Nylon
Läufer- und Torsystem	Punktgenauer Anguss (Pin Gate)
Formstahl	2083H rostfreier Formstahl, Härte HRC 29–34
Kernoberflächenbehandlung	EDM-Textur VDI 21 Standard
Schlüsselfunktionen	Hohe Maßgenauigkeit, gleichmäßige Textur, geringer Verzug, stabile Formgebung

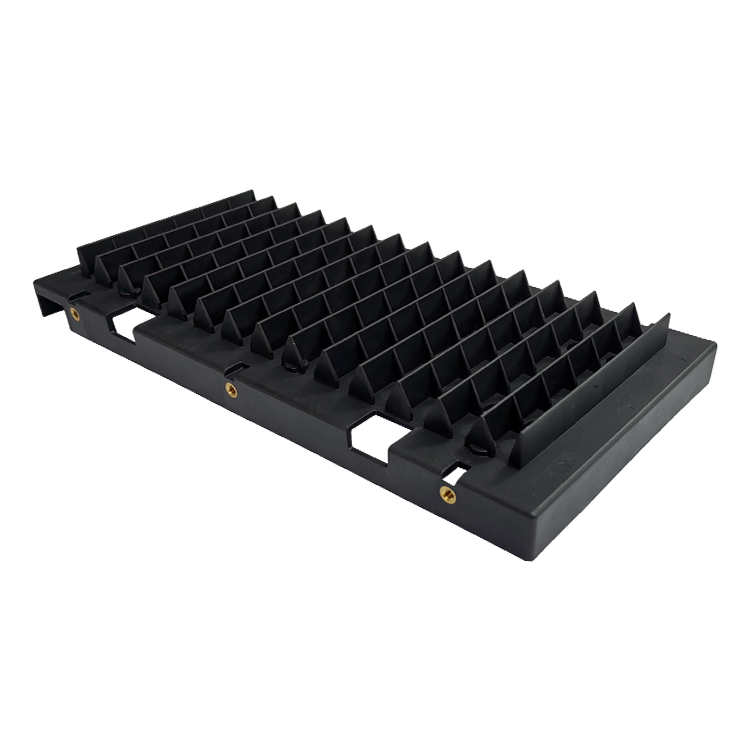

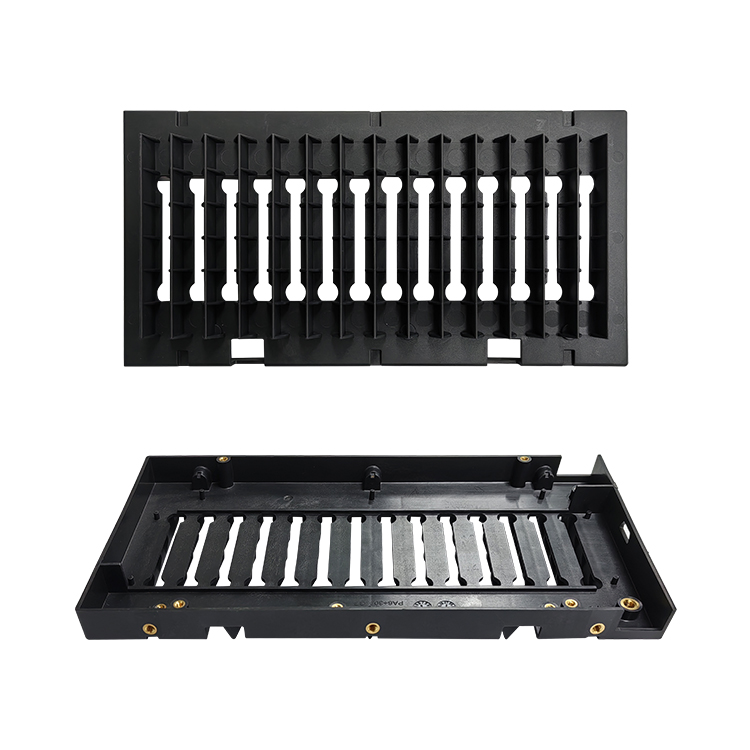

Anwendung	Innenverkleidungen für Kraftfahrzeuge, Gehäuse für elektronische Geräte, Industriebauplatten

Kernfunktionen und Vorteile

✅ Optimiert für PA6 + 30 % glasfaserverstärktes Material.

Diese Form wurde speziell für die Verarbeitung von PA6 mit 30 % Glasfaser entwickelt, einem Material, das für seine hohe Festigkeit, Steifigkeit und Dimensionsstabilität bekannt ist. Das robuste Design und das Angusssystem der Form sind darauf optimiert, die hohe Schmelzviskosität und die abrasive Beschaffenheit des Materials zu bewältigen und so häufig auftretende Probleme wie ungleichmäßige Füllung, übermäßigen Verschleiß und Teileverzug zu verhindern. Es stellt sicher, dass die endgültigen Platten ihre strukturelle Integrität und ihre mechanischen Eigenschaften behalten.

✅ Punktgenaues Angusssystem (Pin Gate) für saubere Teile.

Die Form verwendet ein punktgenaues Angusskanaldesign, das eine minimale, fast unsichtbare Angussmarkierung auf der fertigen Platte hinterlässt. Das Tor bricht beim Auswerfen automatisch, sodass kein manuelles Zuschneiden und Nacharbeiten erforderlich sind. Dies ist ideal für Paneele, bei denen Oberflächenästhetik und Montagegenauigkeit von entscheidender Bedeutung sind, um ein sauberes, gratfreies Erscheinungsbild zu gewährleisten.

✅ Hochwertiger Formstahl 2083H (HRC 29–34).

Diese Form besteht aus hochwertigem rostfreiem Formstahl 2083H und bietet hervorragende Korrosionsbeständigkeit, Polierbarkeit und Dimensionsstabilität. Die Härte des Stahls von HRC 29–34 bietet ausreichende Verschleißfestigkeit zum Formen von glasfaserverstärktem PA6 und behält gleichzeitig hervorragende Oberflächengüteeigenschaften für die EDM-Texturierung bei. Dies gewährleistet eine lange Werkzeuglebensdauer bei gleichbleibender Teilequalität auch bei kontinuierlicher Produktion.

✅ Kern mit VDI 21 EDM-Textur.

Die Kernoberfläche ist mit einer standardmäßigen VDI 21 EDM-Textur versehen, einem feinen, gleichmäßigen Kornmuster, das für ein dezent mattes Aussehen und hervorragende Anti-Rutsch-Eigenschaften sorgt. Diese Textur wird präzise auf die Kunststoffplatte übertragen und sorgt so für ein gleichmäßiges Finish bei allen Produktionsläufen. Es trägt außerdem dazu bei, kleinere Oberflächenfehler zu verbergen und verbessert die Griffigkeit, was es ideal für funktionale und halbästhetische Paneele macht.

✅ Hohe Präzision und Dimensionsstabilität

Die Form wurde für die hochpräzise Plattenformung entwickelt und zeichnet sich durch enge Toleranzen bei kritischen Abmessungen und ein ausgewogenes Kühlsystem aus. Dies minimiert Verwerfungen, Schrumpfungen und Verformungen der glasfaserverstärkten PA6-Teile und stellt sicher, dass die Platten strenge Montage- und Passungsanforderungen für Automobil- und Industrieanwendungen erfüllen. Das 1×1-Kavitätsdesign ermöglicht eine gezielte Prozesskontrolle und erhöht die Präzision weiter.

✅ Langlebiges und wartungsarmes Design.

Die Korrosionsbeständigkeit des 2083H-Stahls und die wartungsarme VDI 21-Textur reduzieren den Bedarf an häufigem Reinigen und Polieren. Das punktgenaue Anschnittsystem minimiert außerdem den Angussabfall und den Reinigungsaufwand. Das Ergebnis ist eine robuste, wartungsarme Form, die über Tausende von Zyklen hinweg eine konstante Leistung liefert.

Anwendungsbereich

Diese Form ist ideal für die Herstellung hochfester Kunststoffplatten für:

Automobil-Innenraumkomponenten (z. B. Türverkleidungen, Konsolenteile)
Gehäuse und Strukturrahmen für elektronische Geräte
Abdeckungen und Stützplatten für Industriemaschinen
Verbrauchergeräte, die starre, schlagfeste Kunststoffteile erfordern

Warum diese Form wählen?

✅ 1×1-Kavitätsdesign für gezielte Präzision und Prozesskontrolle
✅ Optimiert für PA6 + 30 % glasfaserverstärkte Materialien
✅ Punktgenauer Angussanguss für saubere, gratfreie Plattenoberflächen
✅ 2083H-Edelstahl mit VDI 21 EDM-Textur für ein gleichmäßiges Finish
✅ Hohe Maßhaltigkeit und geringer Verzug bei glasfaserverstärkten Teilen
✅ Robuste, korrosionsbeständige Konstruktion für eine lange Lebensdauer der Form

FAQ

F: Welchen Vorteil bietet die VDI 21-Textur auf dem Kern?

A: VDI 21 ist eine Standard-EDM-Textur, die ein feines, gleichmäßiges mattes Finish bietet. Es verbessert die Griffigkeit des Paneels, kaschiert kleinere Oberflächenfehler und sorgt für ein einheitliches Erscheinungsbild bei gleichzeitiger einfacher Pflege.

F: Kann diese Form andere glasfaserverstärkte PA-Typen verarbeiten?

A: Ja, die Form ist mit ähnlichen glasfaserverstärkten PA6-Typen (z. B. 15–30 % GF) kompatibel. Das robuste Läufer- und Stahldesign kann Schwankungen im Materialfluss und der Abrasivität Rechnung tragen.

F: Beeinträchtigt der punktgenaue Anschnitt die strukturelle Integrität des Teils?

A: Nein. Das punktgenaue Tor ist strategisch platziert, um die Auswirkungen auf die kritischen Bereiche des Panels zu minimieren. Der Anguss bricht beim Auswerfen sauber und hinterlässt eine kleine Markierung, die weder die Festigkeit noch den Sitz des Teils beeinträchtigt.
