| Formname | 1×1 Hohlraum-Umspritzform für PC Makrolon 2407 + TPE/TPU Shore A 65 |
| Produkt-ID | 25410003140 (TPE/TPU-Teil) + 25410003140 Zusatzteil (PC-Teil) |
| Hohlraumlayout | 1×1 pro Material (zwei separate Formen oder eine Zwei-Schuss-Overmold-Konfiguration) |
| Materialien | 1. Starres Teil: PC Makrolon 2407 (Bayer Covestro, Industriequalität, schlagzäh modifiziert) 2. Weiche Umspritzung: TPE oder TPU, Härte Shore A 65 |
| Schimmelstahl | 1.2344 (40CrMnMo7) Warmarbeitsstahl, gehärtet auf HRC48–50 (Hohlraum und Kern) |
| Oberflächenbeschaffung | VDI 30-Textur (matte Oberfläche in Industriequalität, gleichmäßig auf beiden Materialien) |
| Läufersystem | Großer Anguss-Kaltkanal (ausgeglichener Fluss für starre und weiche Materialien) |
| Formenleben | ≥ 1.000.000 Zyklen (bei ordnungsgemäßer Wartung) |
| Prozesstyp | Sequentielles Umspritzen (zuerst PC-Teil umspritzen, dann TPE/TPU umspritzen auf das Substrat) |
Materialauswahl: 1.2344 ist ein Premium-Warmarbeitsstahl, der aufgrund seiner außergewöhnlichen Zähigkeit, Hitzebeständigkeit und Verschleißfestigkeit ausgewählt wurde – entscheidend für das Formen sowohl von starrem PC als auch von weichen TPE/TPU-Materialien. Durch die Wärmebehandlung auf HRC48–50 widersteht es hohen Einspritzdrücken, thermischen Zyklen und der abrasiven Beschaffenheit von gefüllten/modifizierten Polymeren und gewährleistet so eine lange Lebensdauer der Form und Dimensionsstabilität.

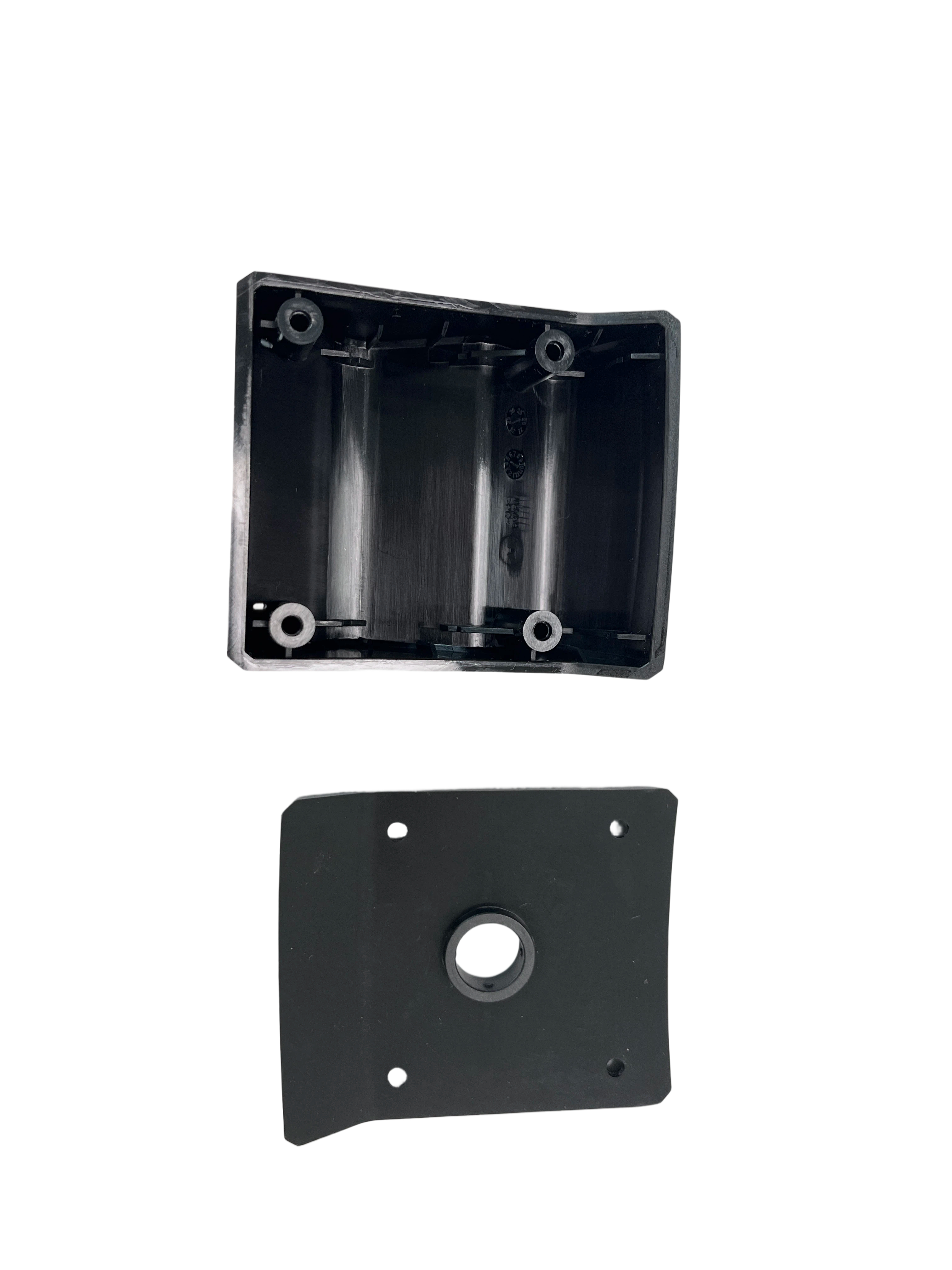

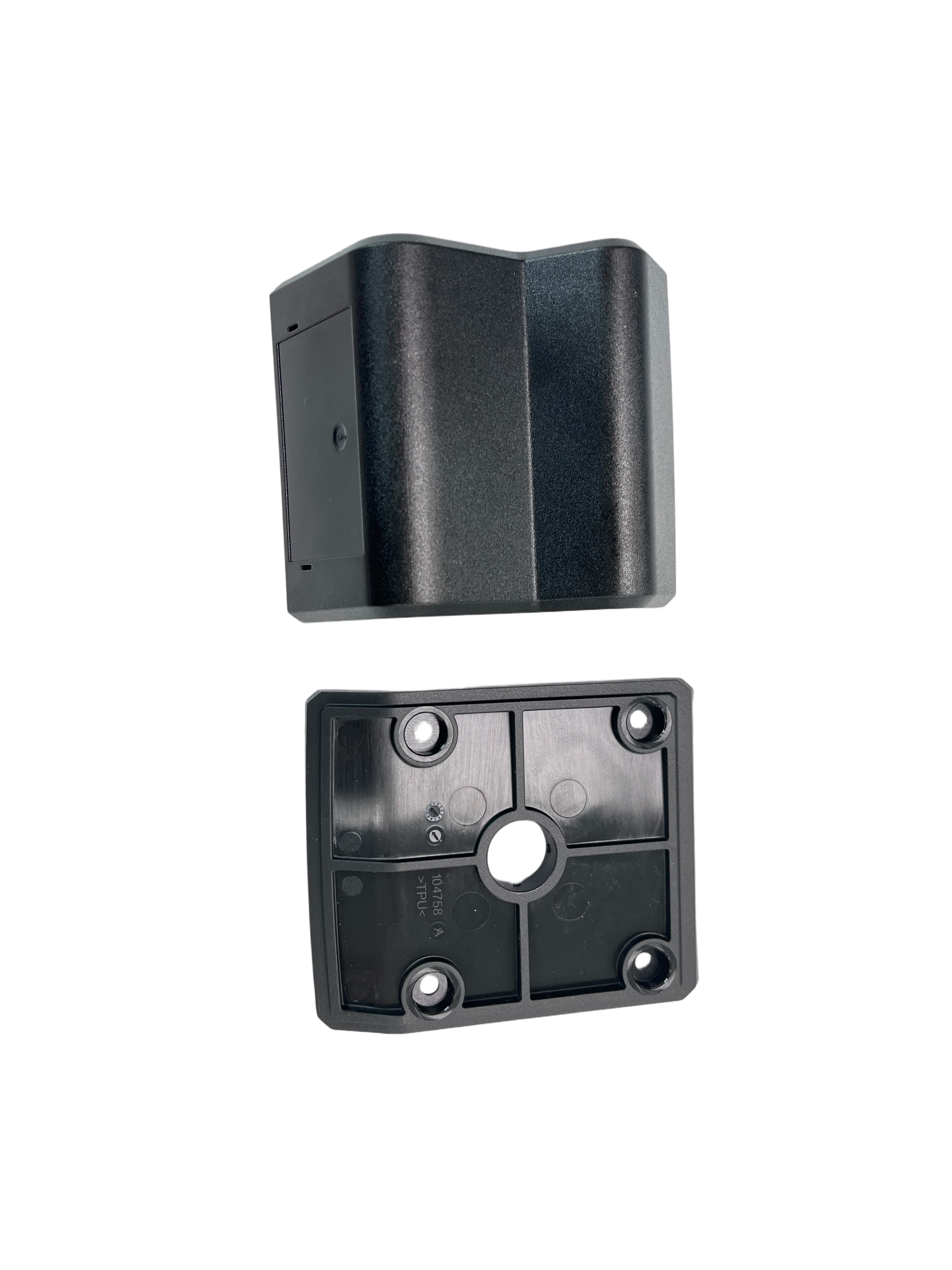

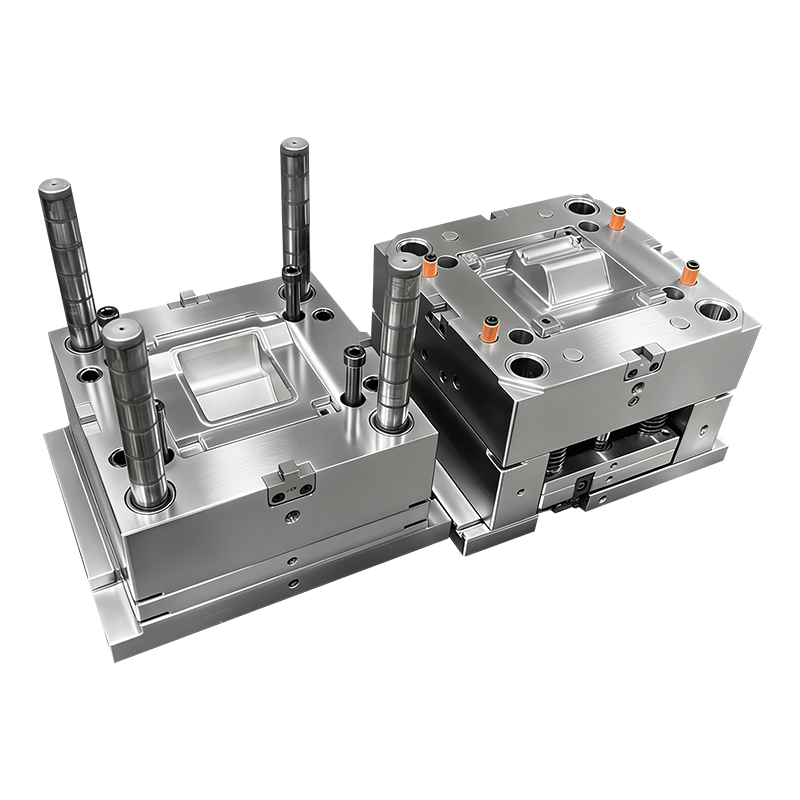

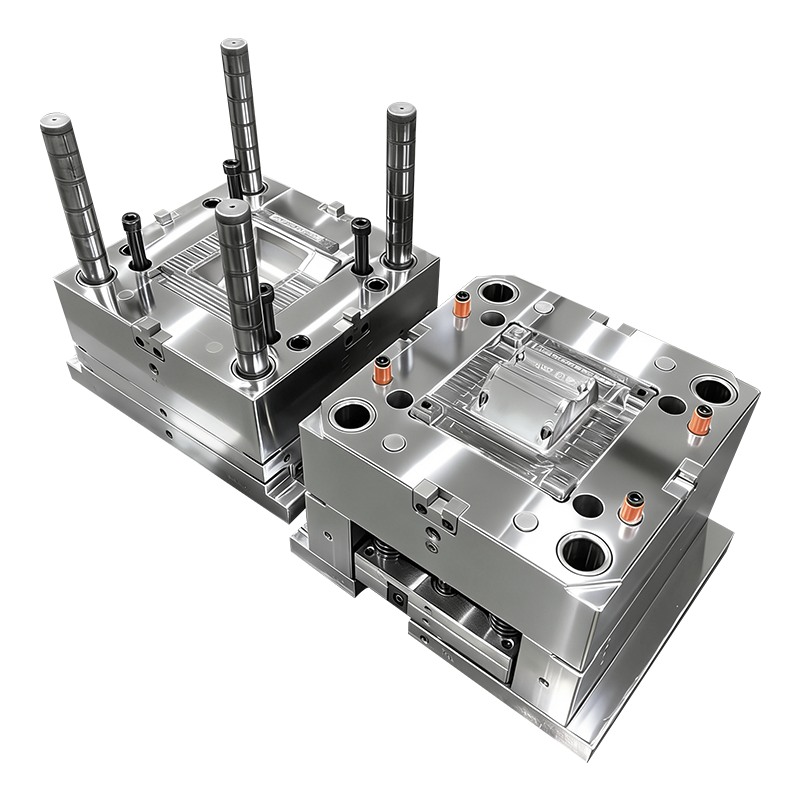

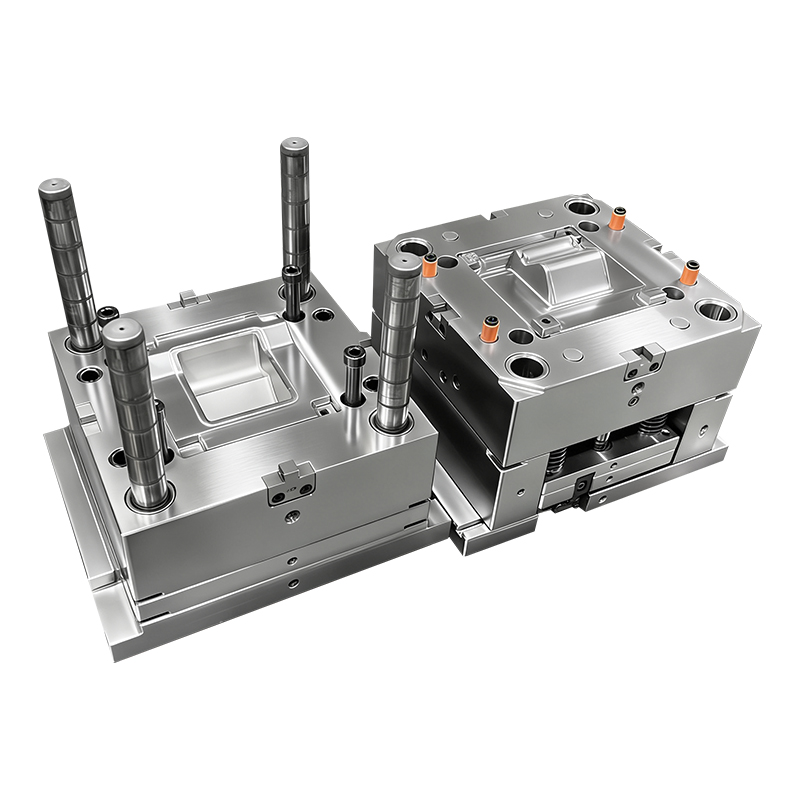

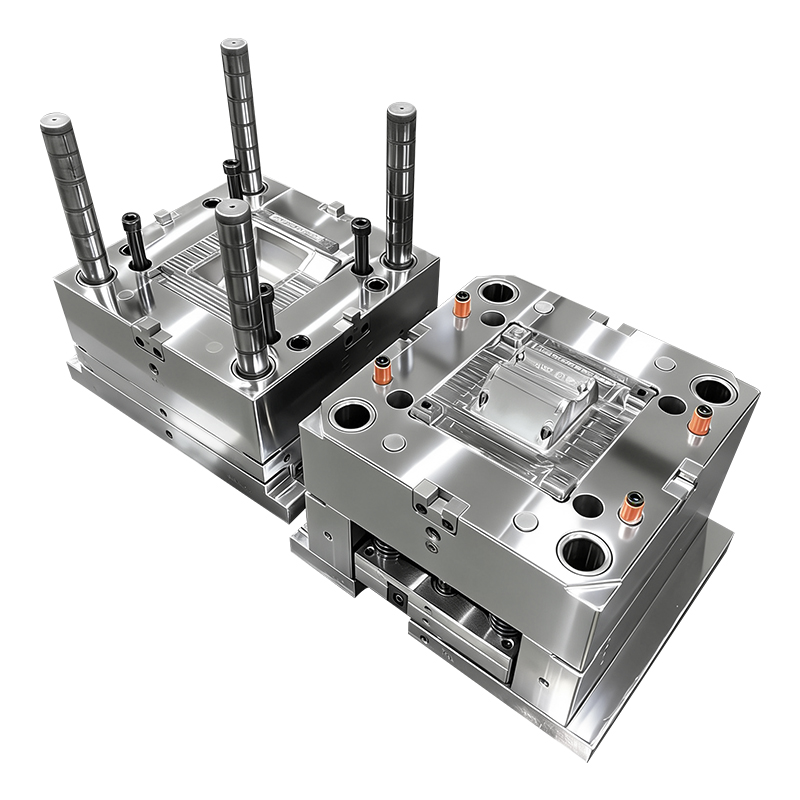

Struktur: Die Form verfügt über eine robuste Basis in Industriequalität mit präzisionsgefertigten Hohlräumen und Kernen. Das 1×1-Hohlraum-Layout ermöglicht eine gezielte Kontrolle über die kritischen Abmessungen jedes Teils und ist ideal für komplexe Geometrien wie die abgewinkelte, gerippte PC-Komponente und die flache TPE/TPU-Platte mit mehreren Löchern.
Die Form ist nach VDI 30 (Ra ≈ 2,5–3,0 μm) veredelt, einer standardmäßigen Industrietextur, die ein gleichmäßig mattes Aussehen liefert. Dieses Finish wurde aus zwei Hauptgründen gewählt:
Es verleiht dem TPE/TPU-Teil hervorragende Griff- und Anti-Rutsch-Eigenschaften und verbessert so dessen funktionelle Leistung.
Es verbirgt kleinere Oberflächenfehler (z. B. Fließlinien, Einfallstellen), die bei PC- und TPE-Formteilen häufig auftreten, und sorgt gleichzeitig für eine gleichmäßige Textur beider Materialien für ein zusammenhängendes Erscheinungsbild der Baugruppe.
Das große Anguss-Kaltkanalsystem ist für beide Materialien optimiert:
Für PC Makrolon 2407: Der große Anguss reduziert den Druckabfall und sorgt so für eine vollständige Füllung des dicken, komplexen PC-Bauteils ohne Kurzschüsse oder Kaltfließfehler.
Für TPE/TPU Shore A 65: Der breite, ausgewogene Anguss minimiert die Scherbelastung des weichen Polymers, verhindert Materialabbau und sorgt für einen gleichmäßigen Fluss in den Formhohlraum.
Das Kaltkanaldesign ist kostengünstig und wartungsfreundlich und eignet sich daher ideal für die industrielle Produktion, bei der Ausfallzeiten minimiert werden müssen.
Materialeigenschaften: Makrolon 2407 ist ein schlagzähmodifiziertes Polycarbonat mit hoher Zähigkeit, guter UV-Beständigkeit und Tieftemperaturverhalten, was es ideal für industrielle Strukturbauteile macht.
Überlegungen zum Formen: Die Form ist für die hohe Schmelztemperatur von PC (~280–320 °C) ausgelegt und erfordert eine hohe Schließkraft. Das 1×1-Layout ermöglicht eine präzise Steuerung der Kühlraten und minimiert den Verzug in der dicken, abgewinkelten Geometrie.
Materialeigenschaften: Shore A 65 TPE/TPU gleicht Weichheit und Haltbarkeit aus und bietet Stoßdämpfung, Vibrationsdämpfung und eine rutschfeste Oberfläche. Es ist so konstruiert, dass es beim Umspritzen sicher mit dem PC-Substrat verbunden wird.
Überlegungen zum Formen: Die Form verfügt über präzise Ausrichtungsfunktionen, um sicherzustellen, dass das weiche Material nur auf die vorgesehene PC-Oberfläche fließt, wodurch Grate oder Materialmigration vermieden werden. Das große Angussdesign verhindert eine durch Scherung verursachte Zersetzung des TPE/TPU und bewahrt seine Shore A 65-Härte und Elastizität.
Schutzhüllen für schwere Geräte
Schwingungsdämpfende Komponenten für Maschinen
Industrielle Werkzeuggriffe und Griffe
Innen-/Außenverkleidungsteile für Kraftfahrzeuge
Elektronische Gerätegehäuse mit Soft-Touch-Oberflächen
Erweiterung des Kavitätenlayouts (1×2, 1×4 Multikavitäten für höhere Produktionsmengen)
Upgrades des Angusssystems (Heißkanal/Ventilverschluss für eine Produktion ohne Ausschuss)
Modifikationen der Oberflächenbeschaffenheit (kundenspezifische VDI/SPI-Texturen, polierte oder strukturierte Bereiche)
Formstahl-Upgrades (korrosionsbeständige Sorten für den medizinischen/Reinraum-Einsatz)
Materialspezifische Anpassungen (Kompatibilität mit anderen PC-Qualitäten oder TPE/TPU-Härten)
Sekundäre Prozessintegration (z. B. Umspritzen, Montagevorrichtungen)
Optimiert für das Umspritzen: Das Design der Form gewährleistet eine perfekte Ausrichtung und Verbindung zwischen den PC- und TPE/TPU-Teilen und verhindert so Montagefehler.
Langlebige Leistung: 1.2344-Stahl mit einer Härte von HRC48–50 sorgt für Millionen von Zyklen konstanter Produktion und reduziert so die Austauschkosten.
Vielseitige Kompatibilität: Funktioniert mit zwei unterschiedlichen Materialien und eignet sich daher ideal für industrielle Baugruppen mit mehreren Komponenten.
Kostengünstige Produktion: Das Kaltkanalsystem reduziert die Vorabkosten und den Wartungsaufwand, während das 1×1-Layout eine präzise Kontrolle über die Qualität jedes Teils gewährleistet.
