Produktübersicht

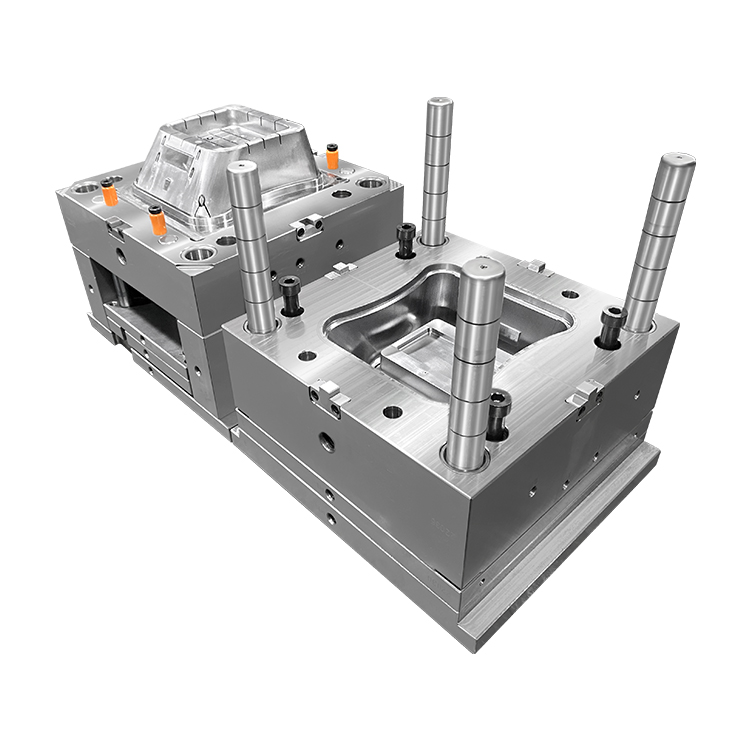

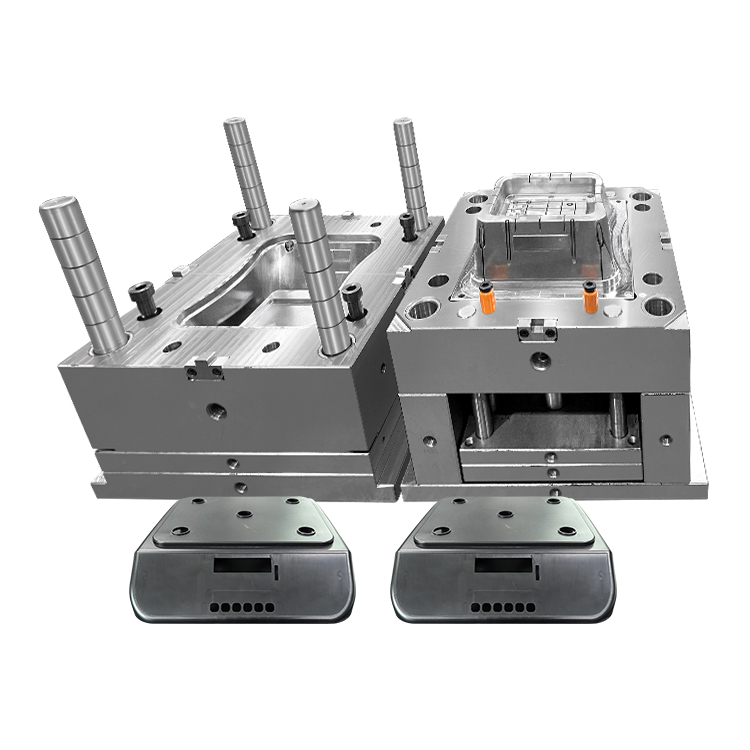

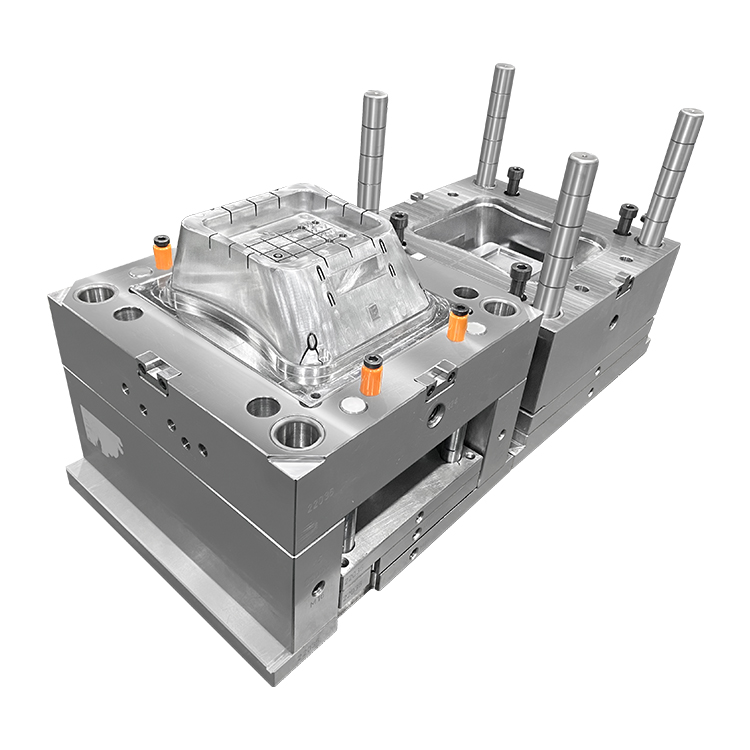

Hierbei handelt es sich um eine hochpräzise 1×1-Spritzgussform mit einer Kavität, die speziell für die Herstellung des Hauptkörpers von ABS-Kunststoff-King-Waagen entwickelt wurde. Die Form besteht aus hochwertigem LKM738H-Stahl (Kern/Hohlraum) und P20-Stahl (Formbasis) und verfügt über sowohl polierte als auch geätzte Oberflächenbehandlungen, die eine perfekte Balance zwischen funktionaler Haltbarkeit und verbrauchertauglichem Erscheinungsbild bieten. Es ist für das Formen von ABS-Material optimiert und bietet eine gleichbleibende Maßgenauigkeit, eine stabile Texturreproduktion und eine lange Lebensdauer für die Massenproduktion von Haushaltswaagengehäusen.
Spezifikationen der Kernform
| Artikelspezifikation | |
| Produktname | ABS-King-Waage-Körper-Spritzgussform |
| Hohlraumkonfiguration | 1×1 Einzelkavität |
| Geformtes Material | ABS-Kunststoff (Acrylnitril-Butadien-Styrol). |
| Kern- und Hohlraumstahl | LKM738H Hochwertiger Formstahl |
| Formbasisstahl | P20 Formstahl |
| Oberflächenbehandlung | Polierte + geätzte Formtextur |

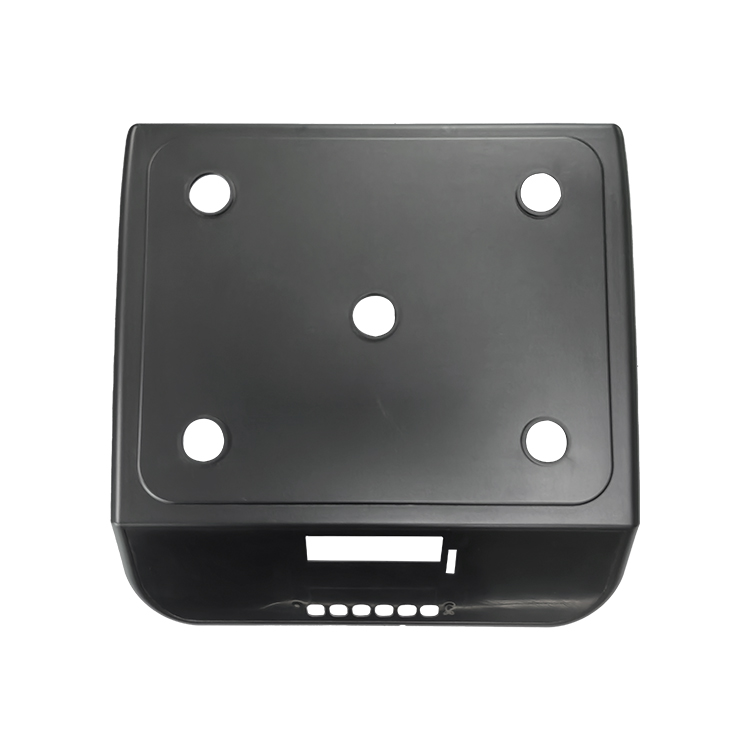

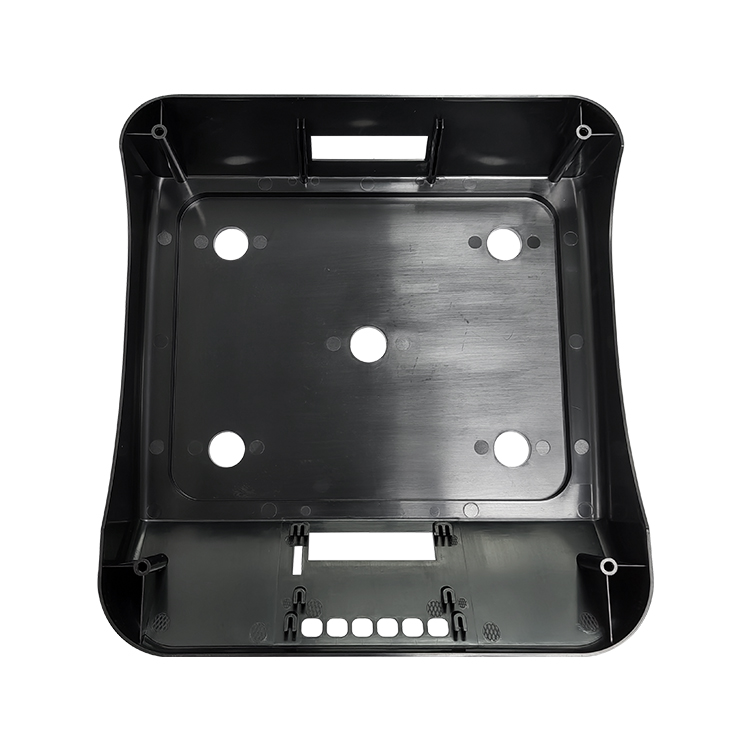

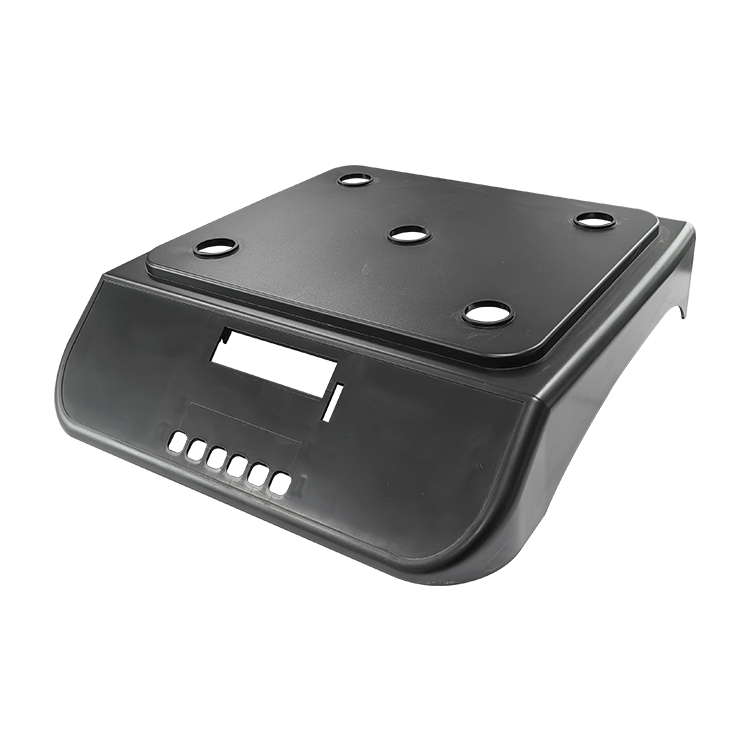

| Geformtes Produkt | Hauptkörper/Gehäuse der King-Waage |
| Hauptmerkmale | Hohe Dimensionsstabilität, präzise Texturwiedergabe, geringer Verzug |
| Anwendung | Strukturgehäuse für digitale Haushaltswaagen |
Wichtige Formdesign- und technische Vorteile
1. 1×1 Einzelhohlraumstruktur für präzise Kontrolle
Das Design mit einer Kavität eliminiert Abweichungen von Kavität zu Kavität und stellt sicher, dass jeder Maßstabskörper die gleichen Abmessungen, Wandstärken und Oberflächenqualitäten beibehält. Dies ist von entscheidender Bedeutung für die strukturelle Integrität und ästhetische Konsistenz von Waagengehäusen, da Passform und Verarbeitung einen direkten Einfluss auf die Produktqualität haben.
2. Doppelte Stahlkombination: LKM738H-Kern/Hohlraum + P20-Formbasis
LKM738H Kern und Hohlraum: Dieser vorgehärtete Stahl bietet hervorragende Zähigkeit, Verschleißfestigkeit und Polierbarkeit. Es eignet sich ideal zum ABS-Formen und widersteht Hohlraumverschleiß und Verformung auch bei langen Produktionsläufen.
P20-Formbasis: Bietet ein stabiles, kostengünstiges Fundament mit guter Bearbeitbarkeit und Festigkeit, das den Kern/die Kavität stützt und gleichzeitig die Gesamtkosten der Form senkt.
Diese Kombination bringt Leistung und Kosten in Einklang und sorgt für eine lange Lebensdauer der Form ohne unnötige Überinvestitionen.
3. Doppelte Oberflächenbehandlung: Polierte + geätzte Textur
Die Form verfügt über eine Kombination aus polierten und geätzten Oberflächen, um den funktionalen und ästhetischen Anforderungen des Waagenkörpers gerecht zu werden:
Polierte Bereiche: Erzeugen Sie glatte, glänzende Bereiche (z. B. Schaufensterrahmen, obere Oberflächen) für ein sauberes, hochwertiges Erscheinungsbild.
Geätzte Texturbereiche: Erstellen Sie rutschfeste, matte oder gemusterte Oberflächen (z. B. Seitenteile, Bodenabschnitte), die Fingerabdrücke und kleinere Kratzer verbergen und so das Benutzererlebnis verbessern.
Die Form ist so konstruiert, dass sie diese Texturen bei jeder Aufnahme konsistent reproduziert.
4. ABS-optimierte Formleistung
Das Design der Form ist auf ABS-Material zugeschnitten, das eine gute Schlagfestigkeit und Formstabilität für Waagengehäuse bietet:
Optimierte Kühlkanäle zur Minimierung von Verzug, ein häufiges Problem bei großen ABS-Teilen.
Ausgewogene Angussplatzierung sorgt für einen gleichmäßigen Schmelzefluss und verhindert Einfallstellen oder Fließlinien auf sichtbaren Oberflächen.
Robustes Auswurfsystem zur Handhabung des starren Maßstabskörpers ohne Verformung beim Entformen.
Vergleich der Formenleistung
| Mit unserer | gewöhnlichen generischen Form | LKM738H + P20 Scale Mold |
| Stahlsorte | LKM738H-Kern + P20-Basis | Nur generisches P20 oder minderwertiger Stahl |
| Oberflächenbehandlung | Polierte + geätzte Textur, präzise Reproduktion | Einfaches Finish oder inkonsistente Textur |
| ABS-Formteil | Optimierte Kühlung/Anguss, geringer Verzug | Anfällig für Einfallstellen, Verzug und Fließlinien |
| Dimensionsstabilität | Hohe Konsistenz für maßstabsgetreue Passform und Montage | Häufige Maßabweichungen |
| Lebensdauer | Lange Verschleißfestigkeit für Läufe mit hohem Volumen | Anfällig für Hohlraumverschleiß und Texturverschlechterung |
Anwendung & Vorteile
Diese Form wurde speziell für die Herstellung des Hauptkörpers von King-Waagen entwickelt und bietet wichtige Vorteile:
Strukturelle Haltbarkeit: Das starre ABS-Gehäuse bietet eine stabile Basis für interne Wägekomponenten.
Verbraucherattraktivität: Die Kombination aus polierten und geätzten Oberflächen sorgt für ein hochwertiges, benutzerfreundliches Erscheinungsbild.
Kostengünstige Produktion: Die ausgewogene Stahlkombination und das Design mit nur einer Kavität reduzieren die Stückkosten bei gleichbleibender Qualität.
Zuverlässige Montage: Gleichbleibende Abmessungen gewährleisten eine perfekte Passform für Tasten, Displays und interne Mechanismen.
Qualitätssicherung
Alle Formen werden vor der Auslieferung einer strengen CNC-Bearbeitung, Oberflächenbehandlung und Formversuchen unterzogen. Wir stellen eine vollständige Dokumentation bereit, einschließlich Stahlmaterialberichten, Texturvalidierungsaufzeichnungen und Testmusterdaten, um sicherzustellen, dass die Form Ihren Produktions- und Qualitätsanforderungen entspricht.
FAQ
F1: Warum LKM738H für den Kern und die Kavität verwenden und nicht nur P20?
A1: LKM738H bietet im Vergleich zum Standard-P20 eine überlegene Zähigkeit, Verschleißfestigkeit und Polierbarkeit. Dies ist entscheidend, um die feine geätzte Textur und die polierte Oberfläche über viele Zyklen hinweg beizubehalten, insbesondere bei großen ABS-Teilen.
F2: Kann die Form unterschiedliche Texturmuster für verschiedene maßstabsgetreue Modelle erzeugen?
A2: Ja. Die geätzte Textur kann je nach Ihren Designanforderungen angepasst werden. Wir können das Texturmuster ändern oder neue Funktionen hinzufügen, je nach Bedarf für verschiedene Skalenkörpervarianten.
F3: Wie lang ist die erwartete Lebensdauer dieser Form?
A3: Bei ordnungsgemäßer Wartung kann die Kombination aus LKM738H-Kern/Hohlraum und P20-Basis 300.000–500.000 Schüsse für ABS-Waagekörper aushalten und dabei über die gesamte Lebensdauer hinweg eine gleichbleibende Qualität gewährleisten.
F4: Behebt die Form Verzugsprobleme, die bei großen ABS-Teilen häufig auftreten?
A4: Ja. Die Form ist mit optimierten Kühlkanälen und ausgewogenem Anschnitt ausgestattet, um den Schmelzfluss und die Abkühlgeschwindigkeit zu kontrollieren und so das Risiko von Verwerfungen im großformatigen Körper deutlich zu reduzieren.
