Produktübersicht

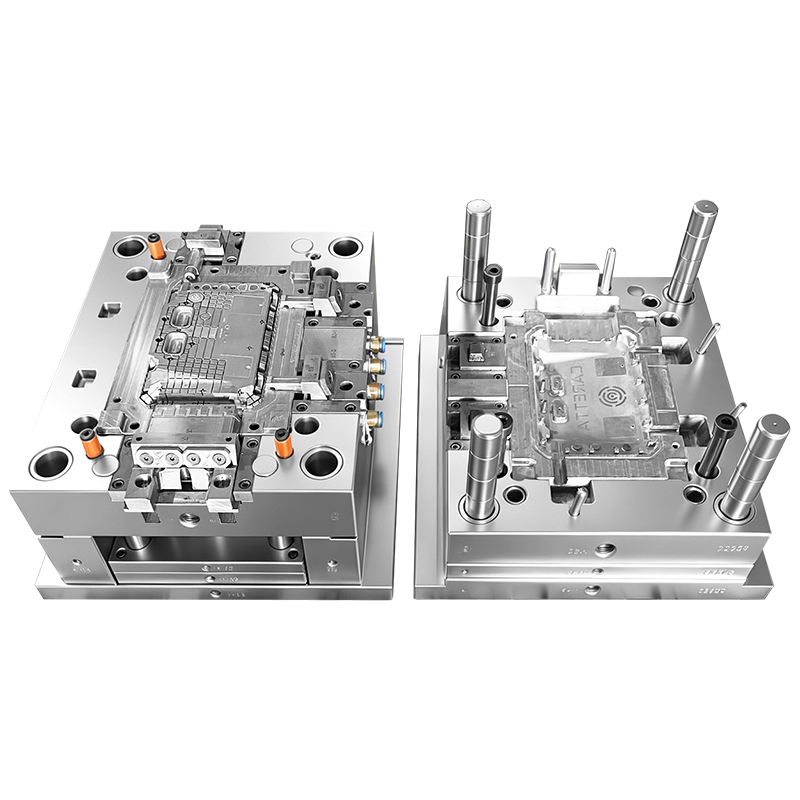

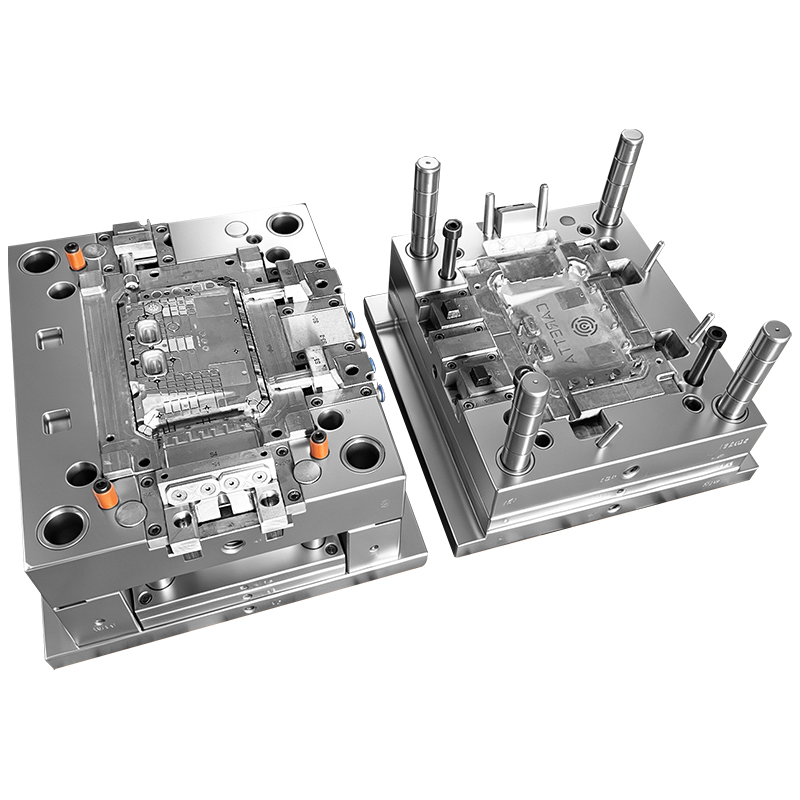

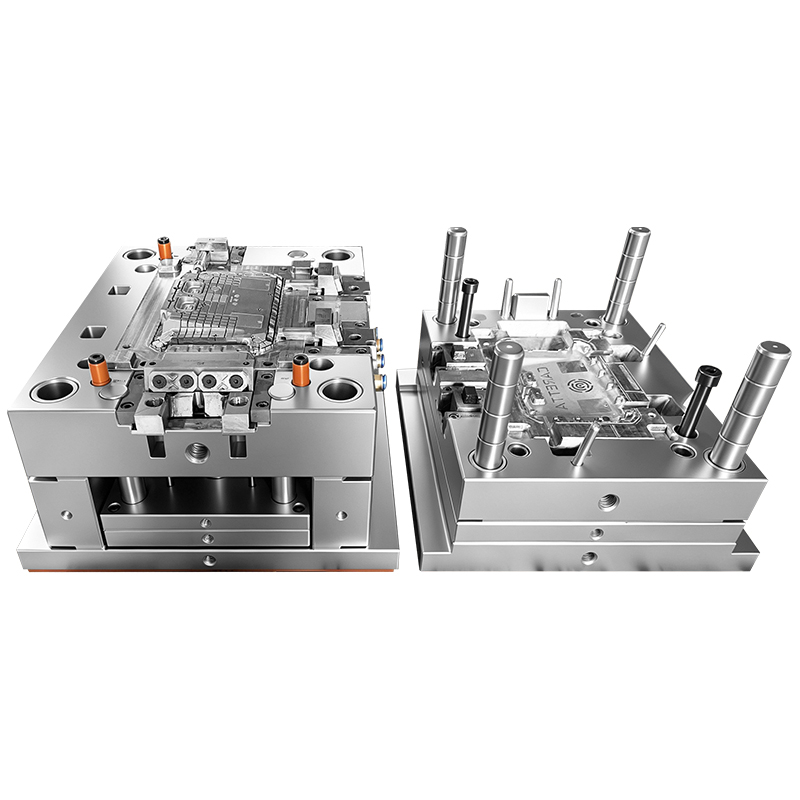

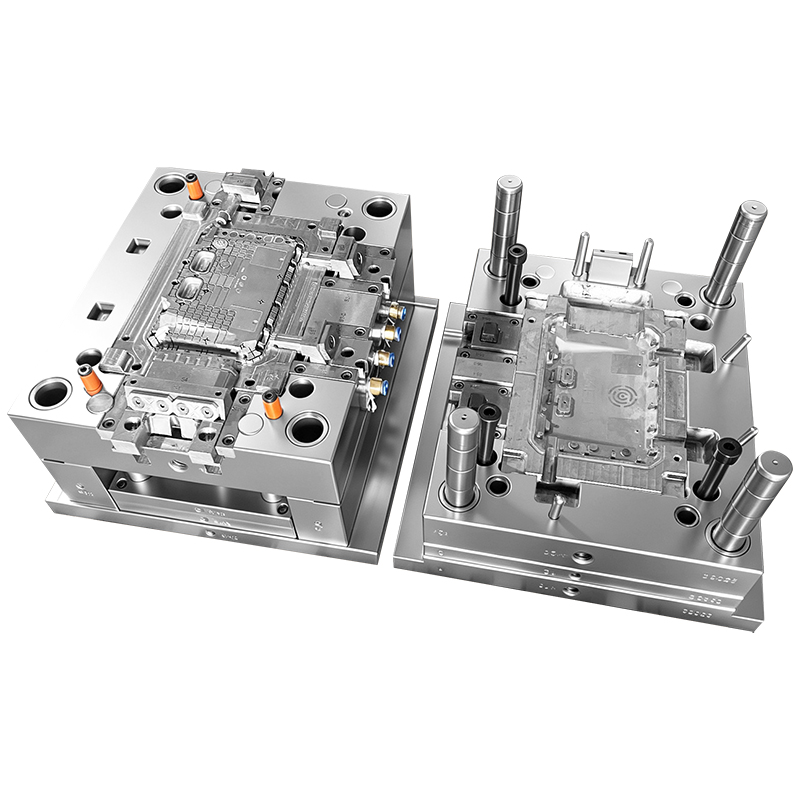

Dies ist eine hochpräzise, maßgeschneiderte industrielle Kunststoffspritzgussform mit 1 x 1 Kavitäten, die professionell für das Spritzgießen von mit PA6 + 30 % Glasfaser (PA6 + 30 GF) verstärktem Kunststoff entwickelt wurde. Durch die Verwendung einer gemischten hochwertigen Formstahlkonfiguration aus 738-Stahl (HRC 30–35) und P20-Stahl (HRC 28–38) bietet die Form eine hervorragende Oberflächengüte, stabile Härte, hohe Druckfestigkeit und hervorragende strukturelle Stabilität für eine langfristige industrielle Produktion. Ausgestattet mit einem präzisen Pin-Point-Angusssystem und einer hochwertigen VDI-27-polierten Oberfläche der Kernformoberfläche produziert dieses Werkzeug glatte, hochpräzise Kunststoffgehäuseschalenteile ohne Angussrückstände, geringe Grate und eine gleichbleibende Chargenqualität. Es wurde speziell für hochharte, fasergefüllte PA6-Materialien optimiert und löst wirksam häufig auftretende GF-Formungsprobleme wie schwebende Fasern an der Oberfläche, Verzug, Schrumpfung und schlechte Glätte, was es zu einem idealen kundenspezifischen Werkzeug für die industrielle Massenproduktion von Kunststoffgehäusen und Schalenkomponenten macht.
Kernproduktspezifikationen
| Spezifikationsartikel | Detaillierte Parameter |
| Formhohlraum | 1*1 Single Cavity, stabiles einteiliges Formteil, hohe Maßgenauigkeit |
| Geeignete Materialien | PA6+30GF (Nylon 6 + 30 % glasfaserverstärkter Kunststoff) |
| Gating-Typ | Pin Point Gate, winziger Einspeisepunkt, sauberer Gate-Abbruch, keine sichtbaren Markierungen auf der Gehäuseoberfläche |
| Formstahlmaterial | 738-Stahl + P20-Stahl, professionelle Qualität für GF-verstärkte Kunststoffformteile |
| Stahlhärte | 738 Stahl: HRC 30-35; P20-Stahl: HRC 28–38, gleichmäßige Härte und gute Zähigkeit |
| Oberflächenbeschaffung | Kernform mit polierter VDI-27-Standardoberfläche, glattem und hochglänzendem Oberflächeneffekt |
| Formprodukte | Kundenspezifische Kunststoffgehäuse, Schalenteile und strukturelle Kunststoffkomponenten |
| Formprozess | Standardmäßiger Kunststoffspritzguss, unterstützt die automatische und halbautomatische Produktion |
| Produktionsmerkmal | Hohe Präzision, geringe Fehlerrate, verschleißfeste Struktur, geeignet für die langfristige Serienproduktion |
Fortschrittliches Formendesign und Handwerkskunst

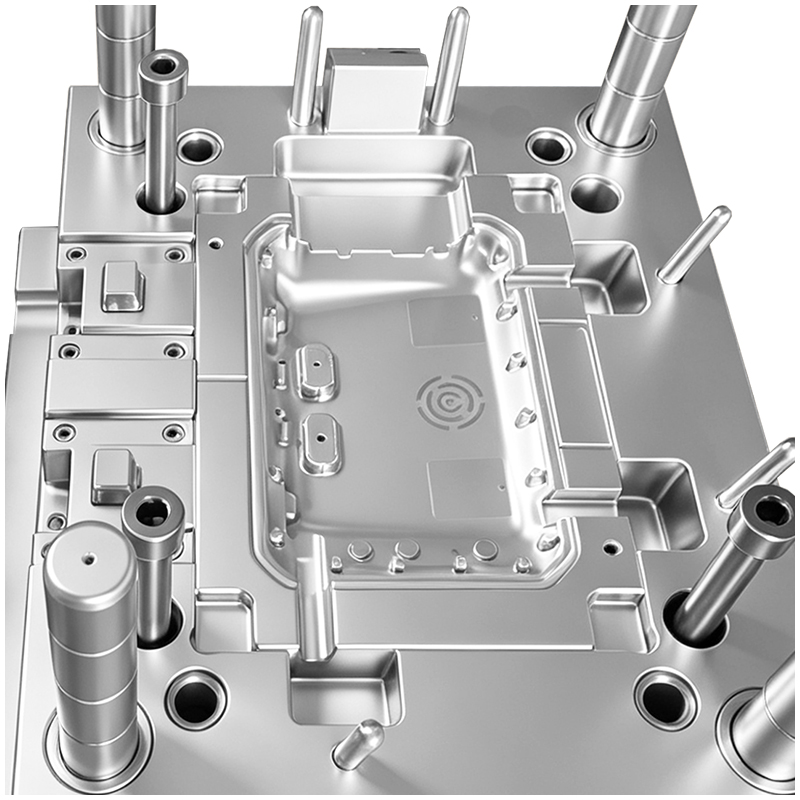

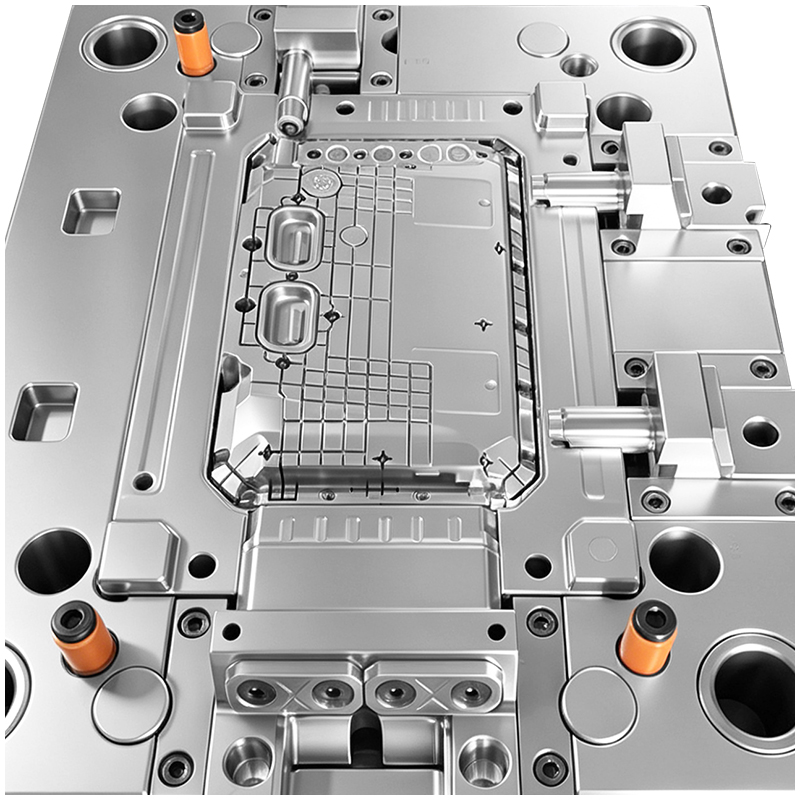

Diese kundenspezifische Kunststoffschalenform verfügt über ein stabiles 1*1-Einzelkavitäten-Layout, das sich auf höchste Maßgenauigkeit und Oberflächenqualität konzentriert und perfekt zu den Produktionsanforderungen von hochpräzisen Kunststoffgehäuseteilen passt. Im Gegensatz zu gewöhnlichen Kunststoffformen ist dieses Werkzeug speziell für glasfaserverstärktes PA6+30GF-Material optimiert . Da GF-gefüllter Kunststoff eine hohe Härte und starke Abrasivität aufweist, verwenden wir hochfesten 738- und P20-Formstahl mit standardisierter Wärmebehandlung, um Formverschleiß, Oberflächenkratzer und Produktmaßabweichungen während des Langzeitformens zu vermeiden.
Das präzise Pin-Point-Anschnittdesign zeichnet sich durch einen kleinen Zuführbereich und eine schnelle Schmelzefüllgeschwindigkeit aus, wodurch die Materialrestspannung effektiv reduziert, ein Verziehen und eine Verformung der Gehäuseteile aus PA6+30GF vermieden wird und ein sauberes Anschnittbrechen ohne manuelles Beschneiden gewährleistet wird. Die Kernform ist gemäß VDI-27-Polierstandard fein poliert , wodurch schwebende Faser- und Materiallinien auf der Oberfläche von Glasfaserprodukten stark eingeschränkt werden und ein glattes und feines Produktaussehen entsteht.
Ausgestattet mit wissenschaftlich angeordneten zirkulierenden Kühlwasserkanälen sorgt die Form für eine gleichmäßige und schnelle Abkühlung, verkürzt die Formzykluszeit und verhindert wirksam ungleichmäßiges Schrumpfen und Einfallstellen auf der Oberfläche dickwandiger Gehäuseschalen. Die gesamte Formstruktur ist kompakt mit präzisem Passspiel, geringer Ausfallrate, hoher Haltbarkeit und bequemer täglicher Wartung und Reparatur.
Materialanpassungsfähigkeit und Kernvorteile
PA6+30GF ist ein hochfester technischer Kunststoff mit hoher Steifigkeit, guter Schlagzähigkeit, Hitzebeständigkeit und Strukturstabilität, der häufig für funktionelle Kunststoffgehäuse und Strukturteile verwendet wird. Glasfasermaterialien verursachen jedoch leicht Formverschleiß, schwimmende Fasern im Produkt und eine schlechte Oberflächenbeschaffenheit. Diese professionelle Spritzgussform aus GF-Material löst die oben genannten Probleme perfekt durch eine hochharte Formstahlkonfiguration, ein optimiertes Formflussdesign und einen hochwertigen VDI-27-Polierprozess.
Im Vergleich zu gewöhnlichen Kunststoffformen für den Haushalt weist dieses Industriewerkzeug eine höhere Verschleißfestigkeit und Druckfestigkeit auf. Es produziert stabil hochpräzise Kunststoffschalenprodukte mit glatter Oberfläche, stabiler Größe und ausgezeichneter Chargenkonsistenz. Das Design mit einer Kavität ermöglicht eine ultrahohe Formpräzision, die sich besser für hochwertige kundenspezifische Teile eignet, die strenge Aussehens- und Toleranzstandards erfordern, und den Kunden dabei hilft, die Produktqualität und die Wettbewerbsfähigkeit auf dem Markt zu verbessern.
Breite Anwendungsszenarien
Diese kundenspezifische PA6+30GF-Spritzgussform wird häufig für die kundenspezifische Herstellung von Kunststoffgehäusen und Schalenteilen verwendet und umfasst Gehäuse für elektronische Geräte, Strukturschalen für Elektrogeräte, Kunststoffteile für Industrieanlagen, interne Strukturkomponenten für Kraftfahrzeuge, Schalen für Kommunikationsgeräte und andere hochfeste technische Kunststoffprodukte. Es ist die beste Wahl für maßgeschneiderte Präzisions-Kunststoffwerkzeuge für die industrielle Fertigung.
Qualitätssicherung und Kundendienst
Alle unsere kundenspezifischen Spritzgussformen werden streng nach internationalen Industrieformstandards hergestellt. Wir führen zahlreiche Inspektionen durch, darunter Stahlhärteprüfungen, Präzisionsmaßprüfungen, Oberflächenbeschaffenheitsprüfungen und wiederholte Formversuchsprüfungen. Jede Form führt vor der Auslieferung eine Musterbestätigung durch, um eine stabile Formleistung, qualifizierte Produktgröße und einen perfekten Oberflächeneffekt sicherzustellen. Wir bieten professionelle After-Sales-Dienstleistungen rund um den gesamten Zyklus, einschließlich Anleitung zur Formenwartung, technischem Fernsupport sowie Reparatur- und Änderungsdiensten für Formen, um einen langfristig stabilen Betrieb der Produktionslinien unserer Kunden sicherzustellen.
