Beim Spritzgießen ist eine der häufigsten – und am meisten diskutierten – Entscheidungen die Frage, wie viele Kavitäten eine Form haben soll. Wenn Sie jedoch zwei unterschiedliche Teile herstellen , die zum selben zusammengebauten Produkt gehören , beschränkt sich die Auswahl oft auf zwei Optionen:

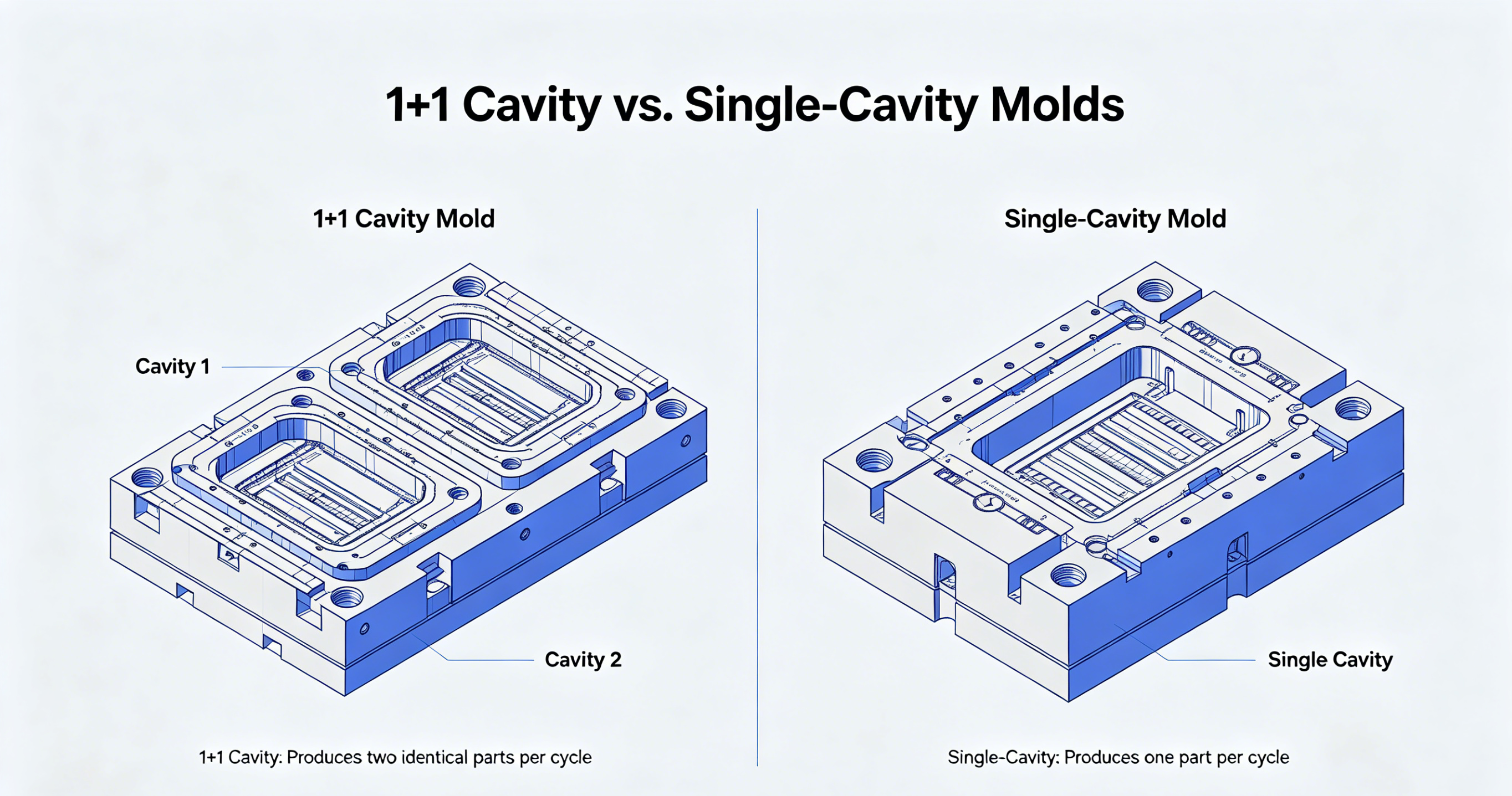

Option A: Zwei separate Formen mit einer Kavität (eine für Teil A, eine für Teil B).
Option B: Ein Familienwerkzeug mit einer 1+1-Kavitäten-Konfiguration (beide Teile im selben Werkzeug).
Auf den ersten Blick scheint Option A einfacher zu sein. Für viele Anwendungen ist Option B jedoch die bessere Wahl – und hier erfahren Sie, warum.
Der überzeugendste Grund, sich für ein 1+1-Kavitäten-Werkzeug anstelle von zwei Einzel-Kavitäten-Werkzeugen zu entscheiden, ist die Übereinstimmung der Konsistenz.
Stellen Sie sich das so vor:
Zwei Einzelformen sind wie zwei Kinder, die in getrennten Haushalten aufwachsen. Sie mögen auf dem Papier ähnlich aussehen, aber sie haben unterschiedliche Umgebungen erlebt, sodass ihr „Verhalten“ (Schrumpfung, Verzug, Endabmessungen) natürlich unterschiedlich sein wird.
Eine 1+1-Kavitätenform ist wie eineiige Zwillinge, die im selben Mutterleib aufwachsen. Sie erleben von Anfang bis Ende genau die gleichen Bedingungen und entwickeln sich daher perfekt synchron.
Wenn die Teile A und B im selben Werkzeug mit derselben Schmelzetemperatur, demselben Einspritzdruck, derselben Abkühlgeschwindigkeit und derselben Zykluszeit geformt werden, durchlaufen sie identische thermische und mechanische Vorgänge . Das Ergebnis:
Schrumpfungsraten werden synchronisiert.
Die Verzugsrichtungen stimmen überein.
Die Montagepassung ist stets perfekt – bei jedem einzelnen Zyklus.
Dieses Maß an Maßharmonie ist mit zwei separaten Formen, die auf zwei separaten Maschinen laufen, nicht zu erreichen .
Neben der Qualität ist auch das finanzielle Argument für 1+1 Kavitäten überzeugend.
Kostenfaktor | Zwei Formen mit einer Kavität | Eine Form mit 1+1 Hohlräumen |
|---|---|---|
Kosten für den Formenbau | Hoch (zwei komplette Werkzeuge) | Geringer (ein Werkzeug, ca. 30–40 % mehr als ein einzelnes, aber weit weniger als zwei) |
Maschinenauslastung | Zwei Spritzgießmaschinen | Eine Spritzgießmaschine |
Arbeitsaufwand des Bedieners | Zwei Bediener oder doppelte Bearbeitungszeit | Ein Bediener, ein Handhabungszyklus |
Grundfläche | Verdoppeln Sie die Stellfläche | Platzbedarf einer einzelnen Maschine |
In der Praxis kostet ein Werkzeug mit 1+1 Kavitäten in der Regel 30–50 % weniger als zwei separate Formen mit nur einer Kavität. Und über die gesamte Produktionslebensdauer summieren sich die Einsparungen an Energie, Arbeitsaufwand und Stellfläche erheblich.
Die Bestandsverwaltung ist vielleicht nicht das erste, woran ein Formenbauer denkt, aber sie ist ein verstecktes Juwel des 1+1-Ansatzes.
Mit zwei Einkavitäten-Werkzeugen: Teil A fertigen Sie am Montag, Teil B am Dienstag. Wenn eine Maschine ausfällt oder eine Charge aussortiert wird, kommt es am Ende zu einem unausgeglichenen Lagerbestand – ein Stapel von A-Produkten wartet auf B-Produkten oder umgekehrt.
Mit einem 1+1-Kavitäten-Werkzeug: Jeder Schuss ergibt einen kompletten Satz A + B. Ihr Lagerbestand ist immer perfekt aufeinander abgestimmt. Kein Überschuss, kein Mangel. Montagelinien laufen reibungslos, ohne den Aufwand, Chargen aufeinander abzustimmen.
Es ist ein kleines Detail, das enormen logistischen Aufwand erspart.
Bevor Sie sich beeilen, ein Werkzeug mit 1+1 Kavitäten zu spezifizieren, gibt es eine nicht verhandelbare Bedingung :
Beide Teile müssen aus dem gleichen Harz mit dem gleichen Farbstoff- und Additivpaket bestehen.
Warum? Denn in einem 1+1-Werkzeug werden beide Kavitäten aus demselben Heißkanalverteiler oder Kaltkanalsystem gespeist – und letztendlich aus demselben Kunststoffzylinder. Wenn Teil A ABS und Teil B PC benötigt oder einer schwarz und der andere weiß ist, ist eine 1+1-Konfiguration nicht möglich . Sie haben keine andere Wahl, als zwei separate Formen zu bauen.
Hier wird es nun schwierig, Formen mit 1+1 Kavitäten herzustellen. Selbst wenn Sie die Anforderung „des gleichen Materials“ erfüllen, stehen Sie immer noch vor einer erheblichen technischen Herausforderung: dem Füllen zweier unterschiedlicher Teilegeometrien mit derselben Spritzeinheit.
Hier wird die Gate-Balance zum entscheidenden Faktor.
Füllbilanz: Beide Hohlräume müssen sich gleichzeitig vollständig füllen.
Druckausgleich: Die Druckprofile in beiden Hohlräumen sollten möglichst ähnlich sein.
Temperaturausgleich: Die in beide Kavitäten eintretende Schmelze sollte eine ähnliche Viskosität haben.
In einem herkömmlichen Werkzeug mit mehreren Kavitäten (z. B. vier Kavitäten, die alle das gleiche Teil herstellen) kann das Angusssystem geometrisch symmetrisch sein, sodass ein natürliches Gleichgewicht leicht zu erreichen ist. Aber in einer 1+1-Form können die beiden Teile Folgendes haben:
Verschiedene Bände.
Verschiedene Wandstärken.
Unterschiedliche Fließlängen.
Unterschiedlicher Strömungswiderstand.
Kunststoff geht den Weg des geringsten Widerstands. Wenn Teil A dünnwandig und lang ist, während Teil B dick und kurz ist, füllt sich Teil B zuerst – und Teil A füllt sich möglicherweise nicht vollständig, bevor sich das Material zu zersetzen beginnt.
Hier sind die Werkzeuge im Werkzeugkasten des Formenbauers:
Strategie | Wie es funktioniert | Vor- und Nachteile |
|---|---|---|
Unterschiedliche Läuferdurchmesser | Machen Sie den Kanal zum schwieriger zu füllenden Teil breiter und kürzer, um den Strömungswiderstand zu verringern. | Niedrige Kosten, erfordert aber eine Moldflow-Simulation; Versuch und Irrtum sind teuer. |
Restriktive Tore | Verwenden Sie einen kleineren Anschnitt am leichter zu füllenden Teil, um den Durchfluss künstlich einzuschränken und die Füllung zu verzögern. | Effektiv, aber Tore können überhitzen und zu einer Verschlechterung führen, wenn sie zu klein sind. |
Torstandortoptimierung | Platzieren Sie den Anschnitt am schwierigsten Teil an der für den Durchfluss günstigsten Stelle (z. B. mittigem Anschnitt). | Chemisch einwandfrei, aber durch die Anforderungen an Teilegeometrie und Aussehen begrenzt. |
Sequentielle Nadelansteuerung (Heißkanal) | Programmieren Sie die Heißkanalventile so, dass sie sich zu unterschiedlichen Zeitpunkten öffnen – lassen Sie Teil A zuerst mit dem Befüllen beginnen und öffnen Sie dann einen Moment später das Tor von Teil B. | Höchst präzise und flexibel, aber teuer und erfordert komplexe Steuerungen. |
Bei einem 1+1-Kavitäten-Werkzeug ist die Konstruktion des Angusskanalsystems durch Vermutungen ein Garant für eine Katastrophe . Bestehen Sie immer auf einer Moldflow-Analyse , bevor Sie Stahl schneiden. Eine richtige Simulation zeigt Ihnen:
Füllzeit-Konturkarten (füllen sich beide Hohlräume gleichzeitig?)
Druck beim Füllen (wird in einer Kavität deutlich mehr Druck ausgeübt?)
Schweißnahtpositionen und Luftfallenpositionen
Schergeschwindigkeitsverteilungen an den Toren
Wenn die Simulation ein Ungleichgewicht zeigt, können Sie das Design digital anpassen – das spart wochenlanges physisches Ausprobieren und Tausende von Dollar an verschrotteten Teilen.
Ein schlecht ausbalancierter 1+1-Schimmel wird sich auf diese schmerzhafte Weise manifestieren:
Nicht übereinstimmende Abmessungen von Teil zu Teil: Jedes Teil entspricht einzeln den Spezifikationen, aber im zusammengebauten Zustand passen sie nicht richtig – zu fest oder zu locker.
Enges Prozessfenster: Bediener haben wenig bis gar keine Flexibilität; Eine kleine Temperatur- oder Druckschwankung erzeugt eine Kaskade von Ausschuss.
Qualitätseinbußen: Möglicherweise müssen Sie eine Kavität überfüllen, um die andere zu füllen, was zu Graten, übermäßiger Restspannung oder kosmetischen Mängeln am ersten Teil führt.
Kriterium | ✅ Wählen Sie Single-Cavity (zwei Formen) | ✅ Wählen Sie 1+1 Kavität (eine Form) |
|---|---|---|
Teilmaterialien | Verschiedene Harze oder Farben | Gleiches Harz und gleiche Farbe |
Produktionsvolumen | Sehr niedrig (Prototyp/Pilot) | Produktion mittlerer bis hoher Stückzahlen |
Anforderung an die Montagepassung | Lockere Passform, keine enge Toleranz | Enge/Übermaßpassung, Anpassung erforderlich |
Budget | Begrenztes Anfangskapital | Bereit, in ausgewogenes Angussdesign und Moldflow zu investieren |
Komplexität des Inventars | Kein Grund zur Sorge | Sie wünschen sich einen 1:1-Teileabgleich für eine schlanke Lagerhaltung |
Ähnlichkeit der Teilegeometrie | Sehr unterschiedlich (z. B. einer dick, einer dünn) | Relativ ähnlich oder mit Gate-Balancing beherrschbar |
Wenn Sie eine Form mit 1+1 Kavitäten bewerten, gehen Sie folgendermaßen vor:
Bestätigen Sie die Material- und Farbkompatibilität. Wenn sie nicht übereinstimmen, hören Sie auf und verwenden Sie zwei einzelne Kavitäten.
Erstellen Sie eine Moldflow-Simulation. Überspringen Sie diesen Schritt nicht. Es ist die günstigste Versicherung, die Sie kaufen können.
Entwerfen Sie das Läufersystem für ein Gleichgewicht. Verwenden Sie variable Angusskanaldurchmesser, Anpassungen der Anschnittgröße und – sofern gerechtfertigt – sequenzielle Nadelanschnitte.
Planen Sie die Wartung. Bei einer ausgewogenen 1+1-Form muss regelmäßig überprüft werden, ob der Verschleiß das Gleichgewicht nicht verändert hat. Überprüfen Sie daher regelmäßig die Angussabmessungen.
Bei der Wahl zwischen zwei Formen mit einer Kavität und einer Form mit 1+1 Kavitäten geht es nicht darum, welches in absoluten Zahlen „besser“ ist, sondern darum, welches für Ihre spezifische Anwendung besser ist.
Wenn die Teile das gleiche Material und die gleiche Farbe haben und Sie den technischen Aufwand (und die geringen Kosten) investieren, um das Anguss- und Angusssystem richtig auszubalancieren, bietet das 1+1-Kavitäten-Werkzeug Folgendes:
Überlegene Montagequalität durch abgestimmte Schwindung und Verzug.
Geringere Werkzeugkosten im Vergleich zu zwei separaten Formen.
Vereinfachte Logistik mit 1:1-Bestandspaarung.
Es ist ein klassischer Fall von „Gemeinsam besser“ – und wenn es gut umgesetzt wird, ist das 1+1-Kavitäten-Werkzeug eine der intelligentesten Entscheidungen, die ein Produktingenieur treffen kann.
