1+1 Hohlraum PC Großes Untertor 1.2083ESR HRC48-52 Stahl-Kunststoff-Bedienfeldform

1+1 Hohlraum PC Großes Untertor 1.2083ESR HRC48-52 Stahl-Kunststoff-Bedienfeldform

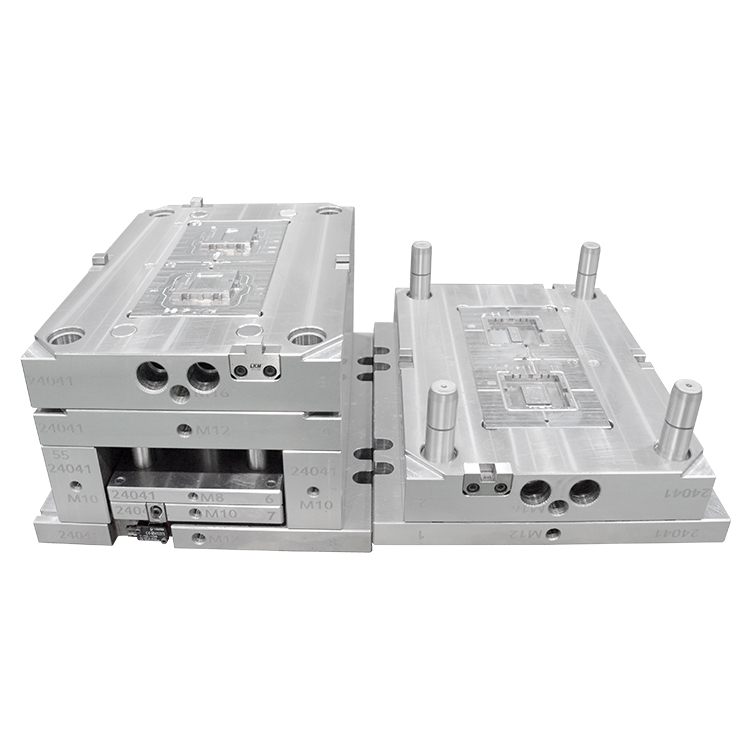

Hierbei handelt es sich um eine hochpräzise kundenspezifische Spritzgussform mit 1+1 Kavitäten, die speziell für die Massenproduktion von PC-Kunststoff-Bedienfeldern entwickelt wurde. Mit einem ausgewogenen zweiteiligen Layout, einem großen Unterangusssystem, hochwertigem 1.2083 ESR-Formstahl, gehärtet auf HRC48–52 und polierter Oberfläche, bietet dieses Werkzeug eine gleichbleibende Maßgenauigkeit, hervorragende Oberflächenqualität und langfristige Produktionsstabilität für elektronische und industrielle Schalttafelanwendungen.

Menge:
Verfügbarkeitsstatus:





erkundigen In den Einkaufswagen

Modell:
24041
Produktmarke:
YIXUN mold
Produktcode:
8480419090

Produktbeschreibung

Hierbei handelt es sich um eine hochpräzise kundenspezifische Spritzgussform mit 1+1 Kavitäten, die speziell für die Massenproduktion von PC-Kunststoff-Bedienfeldern entwickelt wurde. Mit einem ausgewogenen zweiteiligen Layout, einem großen Unterangusssystem, hochwertigem 1.2083 ESR-Formstahl, gehärtet auf HRC48–52 und polierter Oberfläche, bietet dieses Werkzeug eine gleichbleibende Maßgenauigkeit, hervorragende Oberflächenqualität und langfristige Produktionsstabilität für elektronische und industrielle Schalttafelanwendungen.

Hauptmerkmale

✅ Ausgewogenes 1+1-Kavitäten-Design

Die 1+1-Kavitätskonfiguration produziert zwei verschiedene (oder gepaarte) Bedienfeldteile pro Zyklus, ideal für die Herstellung passender Vorder-/Rückplatten oder linker/rechter Varianten in einer einzigen Form. Das ausgewogene Angusssystem gewährleistet einen gleichmäßigen Schmelzefluss zu beiden Kavitäten und sorgt so für eine identische Teilequalität bei gleichzeitiger Optimierung der Produktionseffizienz.

✅ Großes Sub-Gate-System für PC

Ein präzisionsgefertigtes großes Sub-Gate ist strategisch an der nicht sichtbaren Kante des Bedienfelds platziert. Die großzügige Angussgröße sorgt für ein scherarmes Einfüllen von hochviskosem PC-Harz und eliminiert Bindenähte, Fließmarken und angussbedingte Fehler auf der kritischen Oberfläche des Panels. Es vereinfacht auch die Nachbearbeitung mit sauberen, leicht zu trimmenden Resten.

✅ 1.2083 ESR-Formstahl (HRC48-52)

Hergestellt aus hochwertigem 1.2083 ESR-Edelstahl (Electro Slag Remelting), gehärtet auf HRC48-52. Dieser hochreine Stahl bietet außergewöhnliche Korrosionsbeständigkeit, Verschleißfestigkeit und Polierbarkeit und eignet sich daher ideal für die Aufrechterhaltung einer makellosen Oberflächenbeschaffenheit auf Bedienfeldern über Millionen von Zyklen.

✅ Polierte Hohlräume für erstklassige Oberflächenqualität

Die Formhohlräume sind präzisionspoliert, um den ästhetischen Anforderungen verbraucherorientierter Bedienfelder gerecht zu werden. Dadurch werden Oberflächenfehler beseitigt, ein gleichmäßiger Glanz gewährleistet und eine ideale Grundlage für nachfolgende Druck-, Lackier- oder Beschichtungsvorgänge geschaffen.

✅ PC-optimierte Kühlung und Entlüftung:

Die Form wurde speziell für Polycarbonat entwickelt und verfügt über optimierte Kühlkanäle, um die Schrumpfung des Materials zu kontrollieren und Verformungen auf großen, flachen Bedienfeldoberflächen zu verhindern. Präzise Entlüftungen an Kanten und Rippen beseitigen eingeschlossene Luft und verhindern so Brandflecken oder unvollständige Füllung.

Technische Spezifikationen

Parameterdetails
Schimmelpilztyp	Kundenspezifische Spritzgussform für Bedienfelder
Hohlraumkonfiguration	1+1 Kavität (Paar-/Variantenteile pro Zyklus)
Kompatibles Material	PC (Polycarbonat, einschließlich flammhemmender Typen)
Torsystem	Großes Untertor
Formstahl	1.2083 ESR, gehärtet HRC48-52
Hohlraumfinish	Poliert (anpassbarer Glanz/Textur)
Formenleben	≥1.000.000 Zyklen (bei ordnungsgemäßer Wartung)
Anwendung	Elektronische Bedienfelder, Schnittstellen für Haushaltsgeräte, Gehäuse für industrielle Steuerungssysteme, Armaturenbretter für Kraftfahrzeuge

FAQ

F: Warum das 1+1-Kavitäten-Design verwenden?
A: Es ermöglicht die Herstellung zweier passender Bedienfeldteile (z. B. Vorder- und Rückseite) in einer einzigen Form, wodurch die Werkzeugkosten gesenkt und die Produktion rationalisiert werden.
F: Warum großes Subgate für PC?
A: Es reduziert die Scherspannung beim Füllen, beugt Materialverschlechterung und Oberflächendefekten vor und sorgt gleichzeitig für einen gleichmäßigen Fluss bei großen, flachen Platten.
F: Warum 1.2083 ESR-Stahl?
A: Seine ultrareine Zusammensetzung und hohe Polierbarkeit sorgen für eine makellose Oberflächenbeschaffenheit der Bedienfelder und bieten gleichzeitig eine hervorragende Korrosions- und Verschleißfestigkeit für eine lange Lebensdauer der Form.
F: Welche Oberflächenveredelungen sind verfügbar?
A: Die Form kann auf Hochglanz poliert oder strukturiert (z. B. SPI-Standards) sein, um den ästhetischen Anforderungen Ihres Bedienfelds zu entsprechen, z. B. blendfrei, matt oder Premium-Hochglanz.

Bedienfeldform aus Kunststoff 1+1-Kavitäten-PC-Spritzgussform mit großem Sub-Gate 1.2083ESR HRC48-52 Stahl-Kunststoff-Bedienfeldform Kunststoff-Bedienfeldform
