1+1 Hohlraum 738H Stahl Pin-Point Torläufer Hochwertige Kunststoffteile ABS-Kunststoffschalenform

1+1 Hohlraum 738H Stahl Pin-Point Torläufer Hochwertige Kunststoffteile ABS-Kunststoffschalenform

Hierbei handelt es sich um ein hochpräzises 1+1-Kavitäten-Spritzgusswerkzeug, das speziell für die Herstellung hochwertiger ABS-Kunststoffschalenkomponenten entwickelt wurde. Ausgestattet mit einem punktgenauen Angusskanalsystem, langlebigem vorgehärtetem 738H-Formstahl und einer professionellen MT11010-Ätzoberfläche ermöglicht diese Form eine konsistente, fehlerfreie Produktion von Elektronikgehäusen, Gerätegehäusen und Gehäusen für Konsumgüter. Es ist sowohl auf Effizienz als auch auf Oberflächenqualität ausgelegt und vereint enge Toleranzen, zuverlässige Entformung und lange Lebensdauer für Produktionsläufe mittlerer bis hoher Stückzahlen.

Menge:
Verfügbarkeitsstatus:





erkundigen In den Einkaufswagen

Modell:
24084
Produktmarke:
YIXUN mold
Produktcode:
8480419090

Produktbeschreibung

Produktübersicht

Hierbei handelt es sich um ein hochpräzises 1+1-Kavitäten-Spritzgusswerkzeug, das speziell für die Herstellung hochwertiger ABS-Kunststoffschalenkomponenten entwickelt wurde. Ausgestattet mit einem punktgenauen Angusskanalsystem, langlebigem vorgehärtetem 738H-Formstahl und einer professionellen MT11010-Ätzoberfläche ermöglicht diese Form eine konsistente, fehlerfreie Produktion von Elektronikgehäusen, Gerätegehäusen und Gehäusen für Konsumgüter. Es ist sowohl auf Effizienz als auch auf Oberflächenqualität ausgelegt und vereint enge Toleranzen, zuverlässige Entformung und lange Lebensdauer für Produktionsläufe mittlerer bis hoher Stückzahlen.

Technische Spezifikationen der Form

Artikelspezifikation
Formenkonfiguration	1+1 Hohlraum (ausgewogenes zweiteiliges Schalendesign)
Runner -System	Punktgenaue Anschnittinjektion, saubere Anschnittentfernung mit minimalen Rückständen
Formmaterial	ABS (Acrylnitril Butadiene Styrol)
Hohlraum- und Kernstahl	738H vorgehärteter Formstahl
Stahlhärte	HRC 32–36 (Standard vorgehärteter Zustand)
Oberflächenbeschaffung	Ätztextur-Finish MT11010 (Standard-Industrie-Matttextur)
Anwendung	Elektronikgehäuse, Gerätegehäuse, Gehäuse für Konsumgüter, Strukturteile

Hauptvorteile und Funktionen

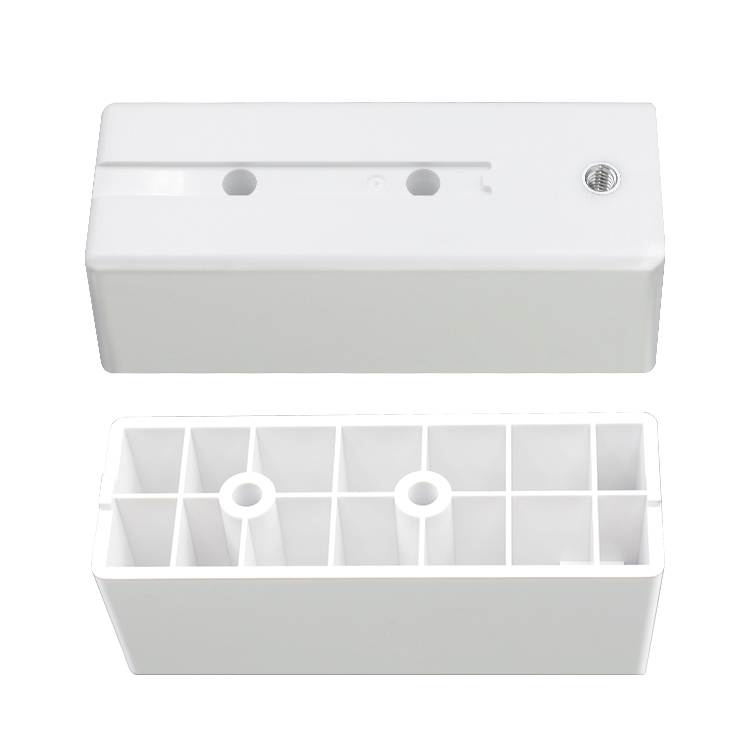

1. 1+1-Hohlraumdesign für die Effizienz von Schalenkomponenten

Das 1+1-Hohlraum-Layout ist speziell für gepaarte Schalenteile (z. B. obere und untere Hälfte eines Gehäuses) konzipiert:

Ausgewogene Strömung und Kühlung sorgen für identische Maßhaltigkeit und Oberflächenqualität beider Hälften.
Produziert zwei passende Teile pro Zyklus und verdoppelt so die Produktionseffizienz ohne Kompromisse bei der Präzision.
Das symmetrische Design eliminiert häufige Fehler wie ungleichmäßige Verformung oder nicht übereinstimmende Passung zwischen Schalenkomponenten.

2. Pin-Point Gate Runner System: Saubere, automatisierte Produktion

Das Pin-Point-Angusssystem ist ideal für Schalenteile, die nur eine minimale Nachbearbeitung erfordern:

Erzeugt eine winzige, fast unsichtbare Angussmarkierung auf der Teileoberfläche, wodurch ein Nachbeschneiden überflüssig wird.
Automatische Abschaltung beim Auswerfen, Unterstützung einer vollautomatischen Produktion und Reduzierung der Arbeitskosten.
Der kontrollierte Schmelzfluss verhindert Scherspannungen und Fließmarken und bewahrt so die Oberflächenqualität der Schale.

3. 738H-Stahl: Haltbarkeit und Stabilität für lange Produktionsläufe

738H ist ein vorgehärteter Premium-Formstahl, der weithin für mittelgroße bis große Kunststoffformen geschätzt wird:

Hervorragende Zähigkeit und Verschleißfestigkeit, ideal für sich wiederholende ABS-Einspritzzyklen.
Die gleichmäßige Härte (HRC32–36) gewährleistet eine gleichbleibende Formstabilität, auch nach längerem Gebrauch.
Gute Polier- und Ätzbarkeit, unterstützt je nach Bedarf sowohl glatte als auch strukturierte Oberflächen.

4. MT11010 Ätzfinish: Einheitliche matte Textur für Kessel

Die Ätzoberfläche MT11010 ist eine standardmäßige Industrietextur und eignet sich perfekt für Kunststoffschalenanwendungen:

Erzeugt eine gleichmäßige, feine, matte Oberfläche, die kleinere Gussfehler verbirgt und sichtbare Fingerabdrücke reduziert.
Verbessert die Griffigkeit und reduziert Blendungen, ideal für Gehäuse von Unterhaltungselektronik und Handheld-Geräten.
Die kontrollierte Textur gewährleistet ein einheitliches Erscheinungsbild aller Teile, auch bei der Massenproduktion.

5. ABS-Schalenoptimierung: Qualität und Leistung

Diese Form ist auf die einzigartigen Eigenschaften von ABS und die Anforderungen von Schalenbauteilen zugeschnitten:

Optimierte Kühlung und Entlüftung verhindern häufige ABS-Fehler wie Einfallstellen, Verzug und Bindenähte.
Gewährleistet enge Maßtoleranzen bei kritischen Merkmalen wie Montagevorsprüngen, Schnappverbindungen und Passkanten.
Die Kombination aus punktgenauem Anschnitt und MT11010-Finish führt zu sauberen, funktionalen Schalen, die sofort zusammengebaut und verwendet werden können.

Typische Anwendungen

Diese Form ist ideal für die Herstellung hochwertiger ABS-Kunststoffschalen in folgenden Branchen:

Unterhaltungselektronik (Fernbedienungen, Gerätegehäuse)
Haushaltsgeräte (Bedienfelder, Kleingerätegehäuse)
Industrieausrüstung (Instrumentengehäuse, Schutzhüllen)
Kfz-Interieurkomponenten (Kleinsteuergehäuse)

Abschluss

Das 1+1-Kavitäten-ABS-Spritzgusswerkzeug mit 738H-Stahl, punktgenauem Angusskanal und MT11010-Ätzoberfläche ist eine zuverlässige, leistungsstarke Lösung für die Herstellung hochwertiger Kunststoffschalenteile. Mit ausgewogenem Hohlraumdesign, langlebiger Konstruktion und optimierter Oberflächenbeschaffenheit ermöglicht es eine konsistente, kostengünstige Produktion von Präzisions-ABS-Komponenten für ein breites Anwendungsspektrum.

Kunststoffteile ABS-Kunststoffschalenform 1+1 Hohlraum 738H Stahlform Pin-Point-Gate-Runner-Ätzung MT11010 Finish-Form
