Überlagungsprozess: Ein vollständiger Leitfaden für zweimaterialische Injektionsleisten

1. Arten von Überlagungsprozessen

(1) Zwei-Schuss-Formstück

• Wie es funktioniert:

• Eine einzelne Maschine injiziert zwei verschiedene Materialien nacheinander in eine rotierende oder gleitende Form.

• Zunächst wird ein starrer Kunststoff (z. B. ABS, PC) geformt, gefolgt von einem weichen Material (z. B. TPE, TPU).

• Vorteile:

• Hohe Präzision, starke Bindung ohne Klebstoffe.

• Am besten für komplexe Teile wie zweifarbige Tasten oder Automobilkomponenten.

(2) Formteile einfügen

• Wie es funktioniert:

• Ein vorgeformter Einsatz (Metall oder Kunststoff) wird vor dem Injektieren des zweiten Materials in die Form gegeben.

• Anwendungen:

• Verstärkte Griffe (z. B. Schraubendrehergriffe) und medizinische Geräte.

(3) Sequentielle Übermolding

• Wie es funktioniert:

• Der erste Teil ist geformt, abgekühlt und dann zum Überlagen in eine zweite Form gelegt.

• Anwendungsfälle:

• Small-Batch-Produktion (z. B. Kabelbelastungsentlastungen, Dichtungen).

2. Schlüsselschritte beim Übermuschen

1. Materialauswahl

• Starren Materialien: ABS, PC, Nylon (PA).

• Weiche Materialien: TPU, TPE, Silikon (LSR).

• Kompatibilität: Muss chemisch/mechanisch verbinden (z. B. TPU haftet gut an ABS, während PP eine Oberflächenbehandlung erfordert).

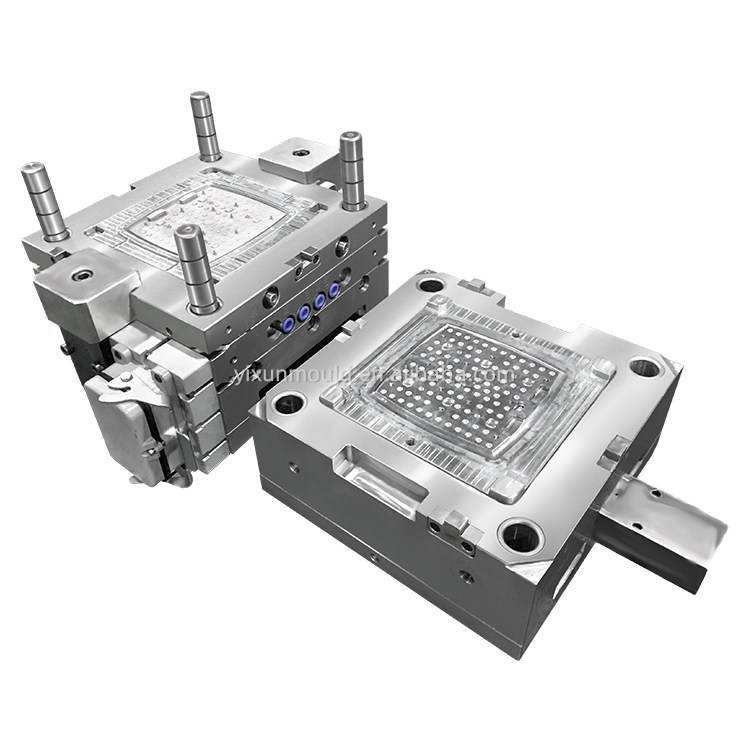

2. Schimmeldesign

• Multi-Cavity-Formen: Dreh- oder Shuttle-Systeme zum Zwei-Schuss-Formteil.

• Fixieren einfügen: Stifte oder Magnete, um Einsätze zu sichern.

• Entlüftung: Verhindert Luftfallen in weichem Material.

3. Prozesskontrolle

• Temperatur: Weiche Materialien erfordern typischerweise niedrigere Temperaturen, um Verzerrungen zu vermeiden.

• Druck: Gewährleistet eine vollständige Bindung zwischen Schichten.

• Kühlzeit: Kritisch, um die Delaminierung zu verhindern.

3. Vorteile von Overmolding

✔ Verbesserte Funktionalität - Kombiniert Starrheit mit Griff, Polsterung oder Versiegelung.
✔ Verbesserte Ästhetik-Mehrfarb-/Texturdesigns (z. B. Zahnbürstengriffe).
✔ Reduzierte Baugruppe - Beseitigt Kleber oder Befestigungselemente und senkt die Kosten.

4. Häufige Herausforderungen und Lösungen

5. Branchenanwendungen

• Unterhaltungselektronik: Smartphone -Hüllen (PC + TPU), Kopfhörerohrkissen.

• Automobil: Zahnradknöpfe (Metall + Gummi), Armaturenbretttafeln.

• Medizinische: Ergonomische Spritze Griffe, Chirurgische Werkzeuge für Soft-Touch.

6. Überlagern gegen andere Techniken

Abschluss

Overmolding ist ein Spielveränderer für Produkte, die Haltbarkeit, Komfort und schlankes Design erfordern. Durch sorgfältige Auswahl von Materialien, die Optimierung von Formgestaltung und Steuerungsprozessparametern können Hersteller effiziente Multi-Materiell-Teile mit mehreren Qualität erreichen.
